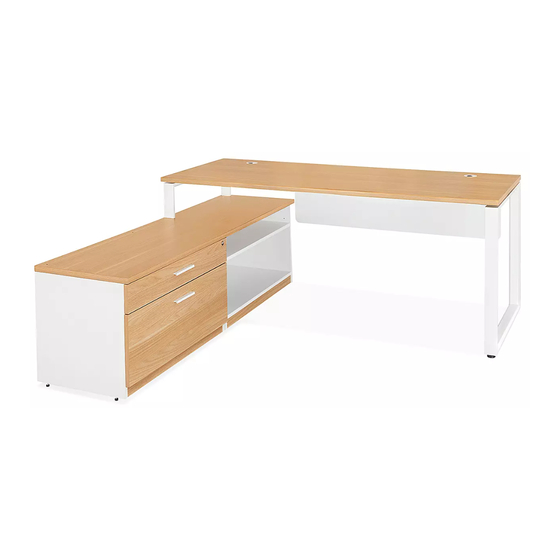

H-10371
DESIGNER COLLECTION –
STORAGE L-DESK
TOOLS NEEDED
Phillips Screwdriver
Allen Wrench
(Included)
STARTER DESK
1
2
3
#
DESCRIPTION
1
Desktop
2
Modesty Panel
3
Leg Frame
4
Short Leg Frame
5
Support Bar
PAGE 1 OF 23
1-800-295-5510
uline.com
Drill
(Optional)
PARTS
4
5
QTY
1
1
1
1
1
Two Person Assembly
Recommended
CREDENZA RETURN
6
10
7
#
DESCRIPTION
6
Return Desktop
7
Left Side Panel
8
Right Side Panel
9
Bottom Panel
10
Back Panel
11
Skirt Panel
12
Bookshelf Panel
13
Low Lateral File Cabinet
Para Español, vea páginas 8-15.
Pour le français, consulter les pages 16-23.
12
8
9
11
QTY
1
1
1
1
1
1
1
1
1122 IH-10371
13
