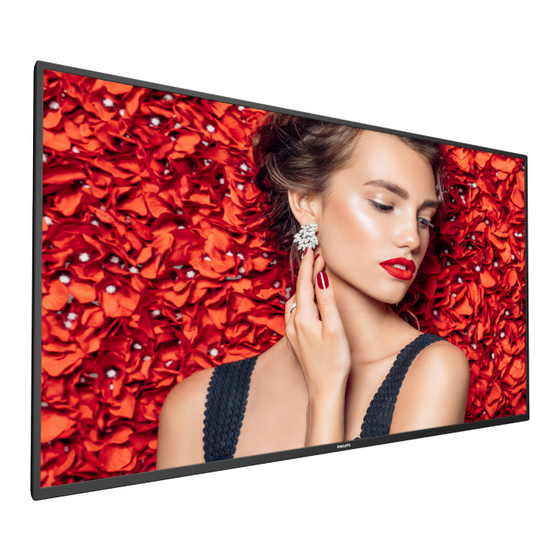

- Página 1 Professional Display Solutions D Line 43BDL4511D/50BDL4511D/ 55BDL4511D Manual del usuario (español) www.philips.com/welcome...
- Página 2 Conectar un equipo externo 11. Especificaciones técnicas ..........39 (Reproducción multimedia) ......21 Política de garantía para las Soluciones de 4.1.1. Utilizar la entrada de Pantalla Profesionales de Philips ........41 vídeo HDMI ..........21 4.2. Conectar su PC ...........21 Índice ..................43 4.2.1. Utilizar la entrada DVI ......21 4.2.2.
- Página 3 Si apaga la pantalla desconectando el cable de alimentación, espere 6 segundos antes de volver a conectar dicho cable para que la pantalla funcione con normalidad. • Asegúrese de utilizar siempre el cable de alimentación aprobado y proporcionado por Philips. Si no dispone de él, póngase en contacto con su centro de asistencia local. •...
- Página 4 43BDL4511D/50BDL4511D/55BDL4511D • La temperatura del panel LCD necesita ser de 25 ºC en todo momento para conseguir un mejor rendimiento de la luminancia. • Solo la vida útil de la pantalla indicada en esta especificación está garantizada si la pantalla se usa en las condiciones de funcionamiento adecuadas.
- Página 5 43BDL4511D/50BDL4511D/55BDL4511D Este producto se ha sometido a pruebas y se determinó que cumple con los estándares armonizados para equipo de tecnología de la información. Estos estándares armonizados están publicados en las Directivas del Boletín Oficial de la Unión Europea. Advertencias sobre la descarga electroestática (ESD) Cuando el usuario está...
- Página 6 43BDL4511D/50BDL4511D/55BDL4511D Aviso del Centro polaco para pruebas y certificaciones El equipo debe consumir energía de una toma de corriente eléctrica con un circuito de protección incorporado (una toma de tres puntas). Todos los equipos conectados conjuntamente (PC, pantalla, impresora, etc.) deben tener la misma fuente de alimentación. Los conductores de fases de la instalación eléctrica de la habitación deben tener un dispositivo de protección de reserva contra cortocircuitos del tipo de un fusible, cuyo valor nominal no supere 16 amperios (A).
- Página 7 43BDL4511D/50BDL4511D/55BDL4511D Información para Reino Unido solamente ADVERTENCIA - ESTE APARATO ELÉCTRICO DEBE ESTAR CONECTADO A TIERRA. Importante: Este aparato se suministra con un enchufe de 13 A amoldado. Para cambiar el fusible de este tipo de enchufe, proceda de la siguiente manera: 1.
- Página 8 43BDL4511D/50BDL4511D/55BDL4511D...
- Página 9 Pregunte a su distribuidor de Philips para que le informe sobre las normativas locales relacionadas con el desecho de su pantalla antigua.
- Página 10 Para obtener más información sobre los residuos electrónicos, visite http://www.india.philips.com/about/sustainability/recycling/ index.page para conocer dónde puede depositar los equipos usados para reciclaje en India comuníquese con los contactos que se proporcionan a continuación.
- Página 11 43BDL4511D/50BDL4511D/55BDL4511D Pilas Para la Unión Europea: El contenedor con ruedas y tachado significa que las pilas usadas no se deben mezclar con la basura doméstica general. Existe un sistema de recolección independiente para las pilas usadas que permite el tratamiento y reciclaje adecuados conforme a la legislación vigente. Póngase en contacto con las autoridades locales para obtener detalles sobre los planes de recolección y reciclaje.
- Página 12 43BDL4511D/50BDL4511D/55BDL4511D Desembalaje e instalación 2.1. Desembalaje • Este producto está empaquetado en una caja de cartón junto con sus accesorios estándar. • Cualquier otro accesorio opcional se incluye en paquetes independientes. • Debido a que este producto es alto y pesado, se recomienda que el traslado del mismo lo realicen dos técnicos. •...
- Página 13 43BDL4511D/50BDL4511D/55BDL4511D • Coloque la pantalla de forma vertical y con su peso esparcido de manera uniforme en la superficie. • Mantenga la pantalla en posición vertical. Evitar doblar o ni aplicar torsión durante el transporte.
- Página 14 Abrazadera de cable x 3 unidades Cable de Cable RS232 Cable para conexión en alimentación cadena RS232 • Placa con el logotipo de Philips Cable de sensor de Tapa USB Cubierta del infrarrojos interruptor de CA Abrazadera de cable Placa con el...
- Página 15 43BDL4511D/50BDL4511D/55BDL4511D 2.4. Instalar el aparato en la pared Para instalar esta pantalla en una pared, se requiere un kit de montaje en pared estándar (disponible en comercios). Se recomienda que utilice una interfaz de instalación que cumpla la normativa TUV-GS y/o el estándar UL1678 de Norteamérica. Lámina protectora Rejilla VESA...
- Página 16 43BDL4511D/50BDL4511D/55BDL4511D 2.5. Instalación en orientación vertical Esta pantalla se puede instalar en orientación vertical. Gire la pantalla 90 grados en sentido contrario a las agujas del reloj. El logotipo “ ” debe quedar situado en el lado derecho al mirar desde la parte frontal de la pantalla. 90°...
- Página 17 43BDL4511D/50BDL4511D/55BDL4511D Componentes y funciones 3.1. Panel de control Botón [ ] Botón [MENU] (MENÚ) Presione este botón para encender la pantalla o activar el Permite regresar al menú anterior cuando el menú modo de espera en la misma. OSD está activado. Este botón también puede utilizarse para activar el menú...
- Página 18 43BDL4511D/50BDL4511D/55BDL4511D 3.2. Terminales de entrada y salida RJ45 USB 2.0 Service Port PC LINE IN AUDIO OUT IR-OUT IR-IN RS232 RS232 DP IN DP OUT HDMI 2 IN HDMI OUT HDMI 1 IN DVI-I IN 9 10 ENTRADA DE CA SALIDA DE AUDIO Entrada de alimentación de CA desde la toma de corriente Salida de audio a un dispositivo de AV externo.
- Página 19 43BDL4511D/50BDL4511D/55BDL4511D 3.3. Mando a distancia Botón ALIMENTACIÓN [ Encienda la alimentación. 3.3.1. Funciones generales Apague la alimentación. Botones [REPRODUCIR] Permiten controlar la reproducción de los archivos multimedia. Botón INICIO [ Permite acceder al menú OSD. Botón FUENTE [ Permite seleccionar la fuente de entrada. Presione el HDMI 1 HDMI botón [...
- Página 20 43BDL4511D/50BDL4511D/55BDL4511D 3.3.2. Mando a distancia de infrarrojos Presione el botón [ID]. El LED de color rojo parpadeará dos veces. Establezca el identificador del mando a distancia si desea 1. Presione el botón [ID SET] durante más de 1 segundo para usar este mando a distancia en varias pantallas diferentes.
- Página 21 43BDL4511D/50BDL4511D/55BDL4511D 3.3.3. Insertar las pilas en el mando a distancia El mando a distancia recibe alimentación a través de dos pilas de tipo AAA de 1,5 V. Para instalar o quitar las pilas: 1. Presione y, a continuación, deslice la tapa para abrirla. 2.
- Página 22 43BDL4511D/50BDL4511D/55BDL4511D 3.4. Tapa USB • Utilice la tapa USB y los tornillos para tapar la llave USB. 1. Instale la llave USB. 2. Utilice los tornillos del paquete de accesorios para fijar la tapa del USB. • Tamaño máximo de dispositivo USB recomendado: 43BDL4511D/50BDL4511D: 20 (AN) x 10 (AL) x 60 (LA) mm 55BDL4511D: 20 (AN) x 10 (AL) x 45 (LA) mm 3.5.
- Página 23 43BDL4511D/50BDL4511D/55BDL4511D Conectar equipos externos 4.1. Conectar un equipo externo (Reproducción multimedia) 4.1.1. Utilizar la entrada de vídeo HDMI RS232 RS232 HDMI 1 IN HDMI 2 IN DVI-I [ENTRADA HDMI] Salida HDMI Reproducción multimedia 4.2. Conectar su PC 4.2.1. Utilizar la entrada DVI [ENTRADA DE LÍNEA DE PC] PC LINE IN...
- Página 24 43BDL4511D/50BDL4511D/55BDL4511D 4.2.3. Utilizar la entrada DP RS232 RS232 DVI-I DP IN [ENTRADA DP] Salida DP 4.3. Conectar varias pantallas en una configuración en cadena Puede interconectar varias pantallas para crear una configuración en cadena para aplicaciones como un tablero de menús. 4.3.1.
- Página 25 43BDL4511D/50BDL4511D/55BDL4511D 4.5. Conexión Paso a través de infrarrojos [SALIDA IR] Reproducción multimedia [ENTRADA IR] Mando a distancia 4.6. Conexión cableada a red INTERNET ENRUTADOR [RJ-45] [RJ-45] Ajustes de red: 1. Encienda el enrutador y habilite su configuración DHCP. 2. Conecte el enrutador a esta pantalla con un cable Ethernet. Setup (Configuración) 3.
- Página 26 43BDL4511D/50BDL4511D/55BDL4511D Funcionamiento 7. Presione los botones [REPRODUCIR] ( ) para controlar la reproducción. NOTA: El botón de control descrito en esta sección se encuentra principalmente en el mando a distancia a menos que se especifique lo contrario. 5.1. Reproducir archivos multimedia desde un dispositivo USB 1.
- Página 27 43BDL4511D/50BDL4511D/55BDL4511D Menú OSD 6.2. Información general del menú OSD A continuación, se muestra una presentación general de la 6.2.1. Menú Imagen estructura del menú en pantalla (OSD). Puede usarla como referencia siempre que quiera ajustar la pantalla. Imagen Brillo 6.1. Desplazarse por el menú...
- Página 28 43BDL4511D/50BDL4511D/55BDL4511D Imagen Inteligente Presione el botón - para reducir el ancho de la imagen en la pantalla hacia la izquierda. Configuración de PQ NOTA: Solo entrada VGA. Modo PC: {Estándar} / {Brillo alt} / {sRGB}. Fase de reloj Modo Vídeo: {Estándar} / {Brillo alt} / {Cinema} (Cine). Mejora el enfoque, la claridad y la estabilidad de la imagen Power intel al aumentar o reducir esta configuración.
- Página 29 43BDL4511D/50BDL4511D/55BDL4511D Volumen mínimo Zoom V Esta opción expande solamente el Ajuste sus propias limitaciones para la configuración de tamaño vertical de la imagen. volumen mínimo. Silencio Posición H Permite activar y desactivar la función de silencio. Permite mover la posición horizontal Altavoz de imagen hacia la izquierda o hacia la derecha.
- Página 30 Elija entre estas opciones: {Apagad} / {Encend} • {1-100}: nivel de transparencia entre 1 y 100. Sensor de luz (requiere el accesorio de Philips de caja de Información OSD sensor externo CRD41) Permite establecer el período de tiempo que el menú OSD de Seleccione activar o desactivar el ajuste de la retroiluminación...
- Página 31 43BDL4511D/50BDL4511D/55BDL4511D Reajuste config2 • {Matriz Resol.}: El intervalo de valores para la opción Matriz resol. está comprendido entre 1 y 15. Permite restablecer los valores preestablecidos de fábrica de La configuración predeterminada es 1. toda la configuración del menú Configuración 2. 6.2.6.
- Página 32 43BDL4511D/50BDL4511D/55BDL4511D Ejemplo: matriz de 2 x 2 pantallas (4 pantallas) • {Desblo} - permite habilitar la función de teclado. Monitores H = 2 pantallas • {Bloquear todo} / {Bloq. todo; vol. no} / {Bloq. todo; alim. Monitores V = 2 pantallas no} / {Bloquear todo, no ALM/VOL}: esta opción permite deshabilitar la función de teclado.
- Página 33 43BDL4511D/50BDL4511D/55BDL4511D activada (lo que puede hacer el usuario), el reloj de tiempo real se debe ajustar en el momento en el que se establece la Programa 1 Estado Apagad Programa 2 Fuente HDMI1 hora en la fecha de activación y desactivación del horario de Programa 3 Tpo.
- Página 34 43BDL4511D/50BDL4511D/55BDL4511D Dur. present. dia. Si la fuente seleccionada no tiene señal, se establece el sistema para mostrar la imagen automáticamente conforme Duración de cada imagen para Autorepr. USB y List. rep. USB. al orden de búsqueda de cada opción. List. rep. USB Las opciones disponibles son: {Auto} / {Failover} Elija 1 lista de reproducción para reproducir.
- Página 35 43BDL4511D/50BDL4511D/55BDL4511D Formatos multimedia admitidos Formatos multimedia USB Formato de vídeo Códec de vídeo Resolución Tasa de bits MPEG1/2 1080P a 30 fps 40 Mbps H.264 1080P a 30 fps 50 Mbps WMV3 1080P a 30 fps 40 Mbps JPEG de movimiento 640 x 480 a 30 fps 40 Mbps Formato de audio...
- Página 36 43BDL4511D/50BDL4511D/55BDL4511D Modo de entrada Compatibilidad de frecuencias: Elemento Resolución Frecuencia H. (KHz) Frecuencia V. (Hz) 720×400 a 70 Hz DOS 31,469 70,087 640×480 a 60Hz DMT 31,469 59,94 640×480 a 67 Hz MAC 66,667 640×480 a 72 Hz DMT 37,861 72,809 640×480 a 75Hz DMT 37,5...
- Página 37 PDP / TFT utilizados en pantallas de plasma y LCD algunas veces son inevitables. Ningún fabricante puede garantizar que todos los paneles van a estar libres de defectos de píxeles, pero Philips garantiza que cualquier pantalla de plasma y LCD con un número inaceptable de defectos se reparará...
- Página 38 Para poder optar a la reparación o sustitución debida a defectos de píxel durante el período de garantía, un panel PDP / TFT de una pantalla de plasma o LCD de Philips debe tener defectos de píxel o subpíxel que superen las tolerancias que figuran en las tablas siguientes.
- Página 39 43BDL4511D/50BDL4511D/55BDL4511D CÓMO EVITAR EL EFECTO MURA Aunque no podemos garantizar la erradicación completa del efecto Mura en todo momento, en general la apariencia del mismo se puede minimizar mediante estos métodos: • Reducir el brillo de la retroilumianción • Utilizar protector de pantalla •...
- Página 40 43BDL4511D/50BDL4511D/55BDL4511D 10.2. Solucionar problemas Síntoma Causa posible Solución No se muestra ninguna imagen 1. El cable de alimentación está 1. Enchufe el cable de alimentación. desconectado. 2. Asegúrese de que la alimentación está 2. El interruptor de alimentación conectada. principal situado en la parte posterior 3.
- Página 41 43BDL4511D/50BDL4511D/55BDL4511D 11. Especificaciones técnicas Pantalla: Elemento Especificaciones 43BDL4511D 50BDL4511D 55BDL4511D Tamaño de la pantalla (área activa) 108 cm / 42,5 pulgadas 125,7 cm / 49,5 pulgadas 138,7 cm~54,6 pulgadas Rel. Aspe. 16:9 16:9 16:9 Número de píxeles 3840 (H) x 2160 (V) 3840 (H) x 2160 (V) 3840 (H) x 2160 (V) Densidad de píxeles...
- Página 42 43BDL4511D/50BDL4511D/55BDL4511D General: Elemento Especificaciones 43BDL4511D 50BDL4511D 55BDL4511D Entrada de alimentación 100 - 240 V~, 50/60 Hz 100 - 240 V~, 50/60 Hz 100 - 240 V~, 50/60 Hz Consumo de energía (máximo) 170 W 190 W 278 W Consumo de energía (típico) 62 W 91 W 135 W...
- Página 43 GARANTÍA LIMITADA En el caso poco probable de que el producto necesite servicio, nos encargaremos de proporcionar servicio para su producto Philips sin cargo alguno dentro del período de garantía, siempre y cuando el producto haya sido utilizado de acuerdo con el manual del usuario (p.ej.
- Página 44 PERÍODO DE GARANTÍA El período de garantía de la pantalla de señalización de PHILIPS se detalla a continuación. Para las áreas no cubiertas en esta tabla, siga la declaración de garantía. El período de garantía estándar de la pantalla de señalización de PHILIPS se detalla a continuación. Para las áreas no cubiertas en esta tabla, siga la declaración de garantía local.
- Página 45 Limpieza y solución de problemas 37 Mando a distancia 17 Menú OSD 25 Modo de entrada 34 Notas de instalación 12 Panel de control 15 Política de garantía para las Soluciones de Pantalla Profesionales de Philips 41 Política de píxeles defectuosos 35...
- Página 46 Este producto se ha fabricado y se vende bajo la responsabilidad de Top Victory Investments Ltd., y Top Victory Investments Ltd. es el garante respecto a este producto. Philips y Philips Shield Emblem son marcas comerciales registradas de Koninklijke Philips N.V. y se usan bajo licencia.
