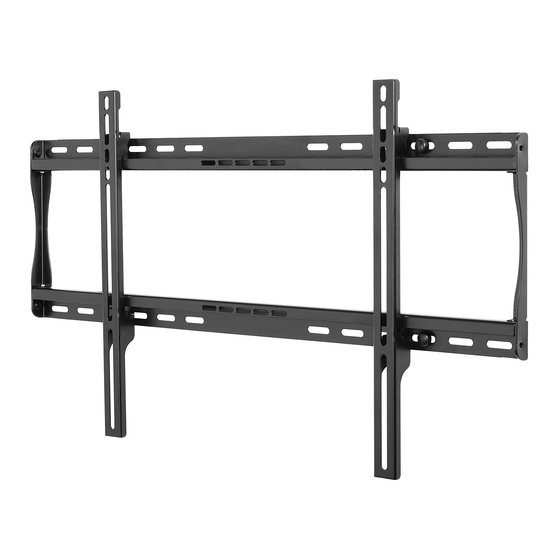

Installation and Assembly:
Smartmount
Flat Panel Screens
Models: SF650, SF650-S, SF650P, SF650P-S
Features:
• Open wall plate design allows for additional wall access, increasing electrical access and cable
management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy, and safe installation
• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 8" (depending on screen model) for perfect screen placement
• Available in black and silver
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
Universal Flat Wall Mount for 32" to 50"
®
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
R
Maximum UL Load Capacity: 175 lb (79 kg)
ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08

Publicidad

loading

Resumen de contenidos para PEERLESS SmartMount SF650P-S

  • Página 1 Installation and Assembly: Smartmount Universal Flat Wall Mount for 32" to 50" ® Flat Panel Screens Models: SF650, SF650-S, SF650P, SF650P-S This product is intended for use with UL Listed products and must be installed by a qualified professional installer. Maximum UL Load Capacity: 175 lb (79 kg) Features: •...
  • Página 2 NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.
  • Página 3 M8 x 25 mm (4) (520-1031) M6 x 30 mm (4) multi-washer (6) (510-9109) (580-1036) M8 x 40 mm (4) (520-1136) 3 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
  • Página 4 4" (102 mm) STUD 4" (102 mm) 6.2" (157.5 mm) fig. 1.1 CS = center of screen fig. 1.2 4 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
  • Página 5 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Página 6 NOTE: For flat back screens proceed to step 2-1. For bump-out or recessed back screen skip to step 2-2. 6 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
  • Página 7 MULTI-WASHER SCREW ADAPTER BRACKET (BB) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/2 for a full screen compatibility chart for this mount.
  • Página 8 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
  • Página 9 Instalación y ensamblaje: Soporte universal de pared plano SmartMount para ® pantallas planas de 32" a 50" Modelos: SF650, SF650-S, SF650P, SF650P-S Ce produit est homologué UL. Il doit être installé par u installateur professionnel qualifié. Máxima capacidad de carga UL: 175 lb (79 kg) Características: •...
  • Página 10 NOTA: Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
  • Página 11 M6 x 30 mm (4) multi-arandelas (6) (510-9109) (580-1036) M8 x 40 mm (4) (520-1136) 11 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
  • Página 12 6.2" (157.5 mm) fig. 1.1 CS = centro de la pantalla fig. 1.2 12 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
  • Página 13 ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de...
  • Página 14 2-2. 14 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
  • Página 15 TORNILLO SOPORTE ADAPTADOR (BB) Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
  • Página 16 3.2 16 of 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
  • Página 17 Installation et montage : Support mural plat universel Smartmount pour écrans ® plats de 32 à 50 po Modèles: SF650, SF650-S, SF650P, SF650P-S Ce produit est homologué UL. Il doit être installé par u installateur professionnel qualifié. Capacité de charge UL maximale: 175 lb (79kg) Caractéristiques : •...
  • Página 18 Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112.
  • Página 19 Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Liste des pièces Sécurité Sans sécurité Référence des Référence des Référence des Référence des pièces pièces noires pièces argent pièces noires argent Description Qté 201-1504 201-4504 201-1504 201-4504...
  • Página 20 Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Página 21 AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
  • Página 22 Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et de décoller les têtes des vis. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
  • Página 23 RONDELLE TOUT USAGE SUPPORT ADAPTATEUR (BB) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112. Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/2 pour obtenir un tableau de compatibilité...
  • Página 24 ISSUED: 11-21-07 SHEET #: 202-9254-2 02-22-08 Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
