OPERATOR'S MANUAL
MANUAL DEL OPERADOR

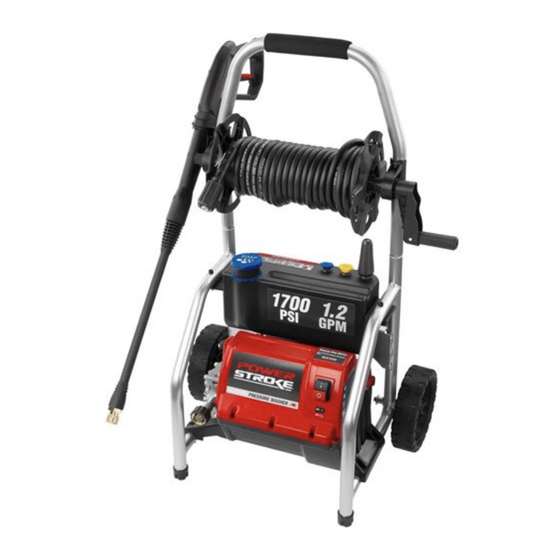

ELECTRIC PRESSURE WASHER
LAVADORA DE PRESIÓN A ELÉCTRICA
PS14133B
To register your POWERSTROKE product, please
visit: http://register.powerstroketools.com/
Para registrar su producto de POWERSTROKE, por
favor visita: http://register.powerstroketools.com/
TABLE OF CONTENTS
Important Safety Instructions .................................................. 2
Specific Safety Rules ...........................................................3-4
Symbols ...............................................................................5-6
Electrical ................................................................................. 7
Features .................................................................................. 8
Assembly ...........................................................................8-10
Operation .........................................................................11-14
Maintenance ....................................................................15-16
Troubleshooting .................................................................... 17
Warranty ................................................................................ 18
Parts Ordering / Service ...........................................Back Page
WARNING:
To reduce the risk of injury, the user must
read and understand the operator's manual before using this
product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CUSTOMER SERVICE
SERVICIO AL CLIENTE
Mexico: 01 800 843 1111
www.powerstroketools.com
ÍNDICE DE CONTENIDO
Instrucciones de seguridad importantes ..................................2
Reglas de seguridad específicas ......................................... 3-4
Símbolos .............................................................................. 5-6
Aspectos eléctricos ..................................................................7
Características .........................................................................8
Armado ............................................................................... 8-10
Funcionamiento ................................................................ 11-14
Mantenimiento .................................................................. 15-16
Corrección de problemas .......................................................17
Garantía ..................................................................................18
Pedidos de piezas / servicio ...............................Pág. posterior
ADVERTENCIA:
usuario debe leer y comprender el manual del operador antes
de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
USA: 1-877-617-3501
Para reducir el riesgo de lesiones, el
