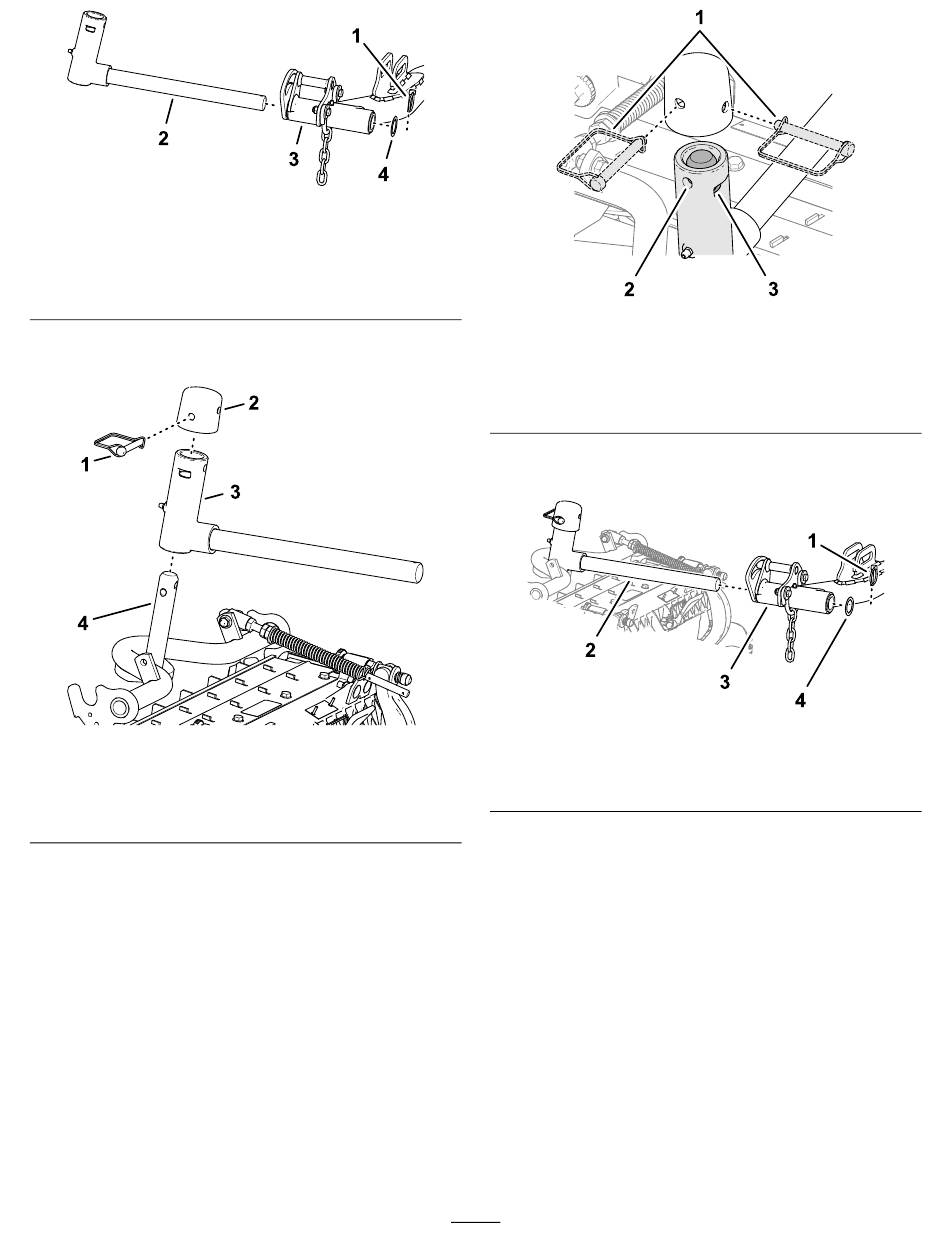

Figura 27
1. Eje pivotante del brazo de
elevación 4.
2. Eje pivotante del brazo de
elevación
2. Monte la horquilla del brazo de elevación en el
eje del bastidor de tiro
Figura 28
1. Tapón
2. Pasador de seguridad
3. Monte el tapón en el eje del brazo giratorio y
alinee los taladros del eje del bastidor de tiro,
del eje del brazo giratorio y del tapón.
4. Sujete el brazo giratorio y el tapón al pivote del
bastidor de tiro con el pasador de seguridad.
Bloqueo del pivote de la unidad de corte para
cortar hierba en el lateral de una pendiente:
Bloquee los pivotes de la unidad de corte para
evitar que las unidades de corte giren hacia
abajo al cortar a través de una pendiente.
Utilice el taladro del eje pivotante del brazo de
elevación (Figura
de corte. Utilice la ranura si la unidad de corte
es dirigible.
3. Brazo de elevación
(unidad de corte trasera)
4. Arandela
(Figura 28).
3. Horquilla de brazo de
elevación
4. Eje del bastidor de tiro
29) para bloquear la unidad
g375236
1. Posiciones del pasador a
presión
2. Taladro (eje pivotante del
brazo de elevación)
5. Deslice una unidad de corte debajo del brazo de
elevación
g375237
1. Pasador de seguridad
2. Brazo giratorio
6. Introduzca el eje del brazo de elevación en el
brazo de elevación y sujete el eje al brazo con
el de pasador de seguridad y la arandela.
7. Repita los pasos
corte trasera.
Instalación de las cadenas de
los brazos de elevación de las
unidades de corte
Sujete la cadena del brazo de elevación al soporte de
la cadena con el pasador de seguridad
Nota:
Utilice el número de eslabones indicado en el
Manual del operador de la unidad de corte.
19
Figura 29
3. Ranura (eje pivotante del
brazo de elevación)
(Figura 30).
Figura 30
3. Brazo de elevación
4. Arandela
1 a 6 con la otra unidad de
g375251
g375239
(Figura 31).
