7
Ciclos de mecanizado: Cajera de contorno
7.3 Contornos superpuestos

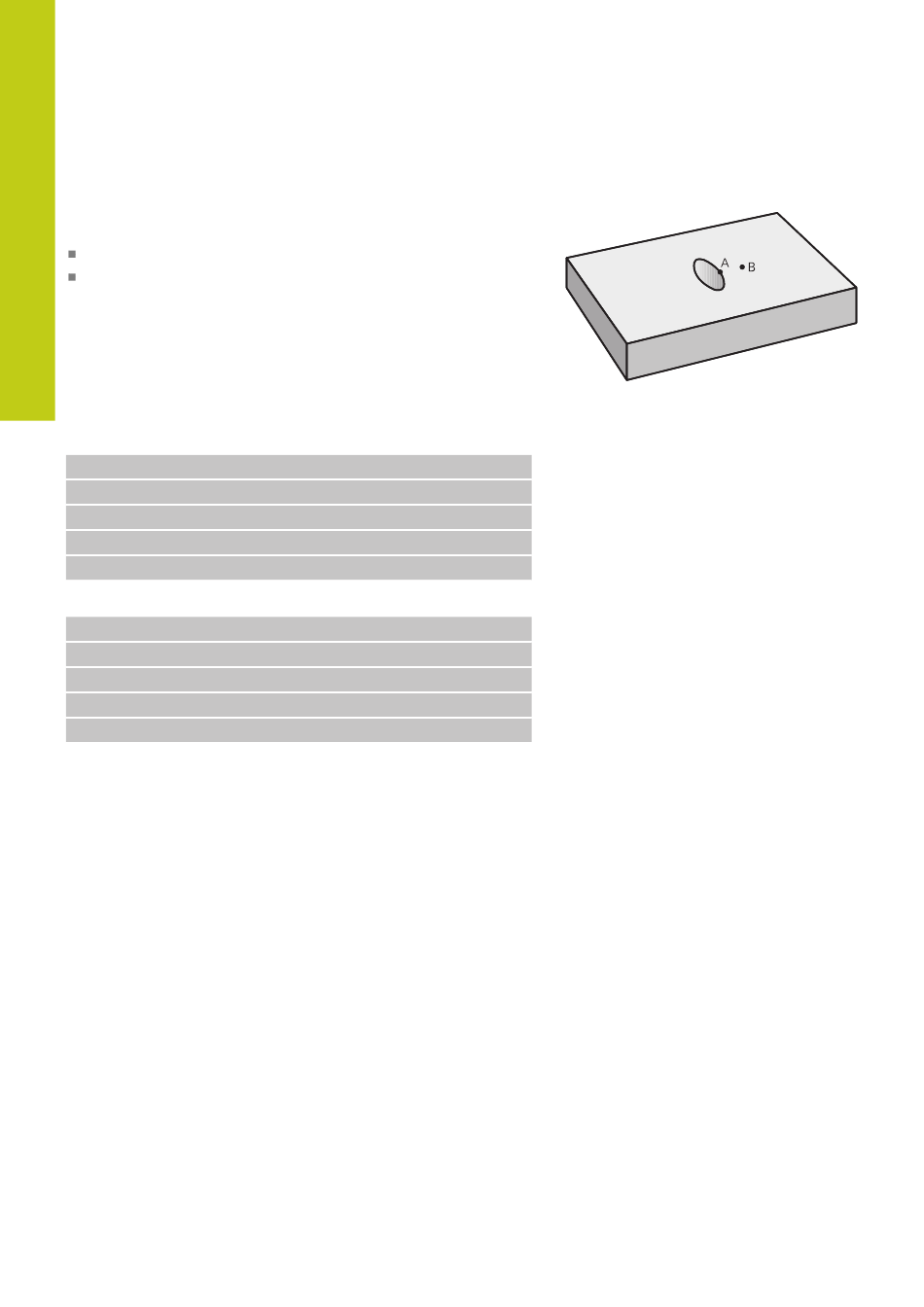

Superficie de la "intersección"
Se mecaniza la parte común de A y B. (Sencillamente las
superficies no comunes permanecen sin mecanizar.)
A y B tienen que ser cajeras.
A debe comenzar dentro de B.
Superficie A:
51 LBL 1
52 L X+60 Y+50 RR
53 CC X+35 Y+50
54 C X+60 Y+50 DR-
55 LBL 0
Superficie B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
