Evolution Series
COMPACT SIZE FOOD WASTE DISPOSER
TRITURADOR DE DESPERDICIOS DE ALIMENTOS DE
BROYEUR DE DÉCHETS DE TAILLE COMPACTE
Exclusively for professional plumbing contractors.
Exclusivamente para contratistas profesionales de plomería.
Exclusivement pour les entrepreneurs en plomberie professionnels.
PRO
750
®

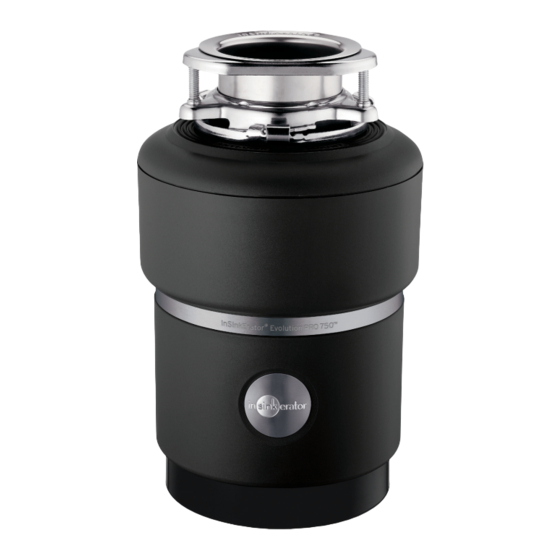

Compact Size Food Waste Disposer/ Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte
PRO 750
TAMAÑO COMPACTO
®
www.insinkerator.com
PRO Series
Food Waste Disposers
®
®
®
DANGER
 indicates a hazardous 
situation which, if not avoided, will result in 
death or serious injury.
WARNING
 indicates a hazardous 
situation which, if not avoided, could result 
in death or serious injury.
CAUTION
 indicates a hazardous 
situation which, if not avoided, could result 
in minor       o r moderate injury.
NOTICE
 is used to address practices 
not related to personal injury.
SAFETY
            (or equivalent) signs 
INSTRUCTIONS
 indicate specific safety-
related instructions or procedures.
PELIGRO
 indica una situación 
peligrosa que, si no se evita, provocará 
lesiones graves o incluso la muerte.
ADVERTENCIA
 indica una situación 
riesgosa, la cual, si no se evita, puede 
ocasionar lesiones graves o incluso 
la muerte.
PRECAUCIÓN
 indica una situación 
riesgosa, la cual, si no se evita, puede 
provocar heridas leves o moderadas.
   
AVISO
 hace referencia a 
prácticas que no presentan riesgos de 
generar lesiones personales.
INSTRUCCIONES
                  ( o equivalentes) son 
PARA SU
señales que designan  
SEGURIDAD
 instrucciones o 
procedimientos específicos de seguridad.
DANGER
 indique une situation 
dangereuse qui, si elle n'est pas évitée, 
entraînera la mort ou une blessure grave.
AVERTISSEMENT
 indique une 
situation dangereuse qui, si elle n'est pas 
évitée, pourrait entraîner la mort ou une 
blessure grave.
MISE EN GARDE
 indique une 
situation dangereuse qui, si elle n'est pas 
évitée, pourrait entraîner une blessure 
mineure ou modérée.
AVIS
 est utilisé pour décrire 
des pratiques qui ne sont pas liées à des 
blessures.
DIRECTIVES DE
            (ou l'équivalent) ces  
SÉCURITÉ
 panneaux indiquent des 
directives ou des procédures concernant 
spécifiquement la sécurité.
77222 Rev A
