NUESTROS AGRADECIMIENTOS POR HABER COMPRADO UNA TROCEADORA CON MUELA ABRASIVA RYOBI.
Su nueva troceadora ha sido diseñada y fabricada de acuerdo con las altas normas de Ryobi de fiabilidad, facilidad de
funcionamiento y seguridad para el usuario. Si esta herramienta es mantenida en la forma debida, le proporcionará años de
rendimiento sin problemas.
ATENCION: Lea cuidadosamente todo este manual antes de usar su nueva troceadora.
Preste mucha atención a las Reglas de Seguridad así como a las Advertencias y Avisos. Si usted utiliza su troceadora
debidamente y solamente para el propósito que ha sido diseñada, usted disfrutará muchos años de servicio seguro.
Por favor complete y devuelva la Tarjeta de Registro de Garantía para poder brindarle servicio en el futuro.
Le agradecemos una vez más por haber adquirido herramientas Ryobi.
CONSERVE ESTE MANUAL PARA REFERENCIA FUTURA
MANUAL DEL USUARIO

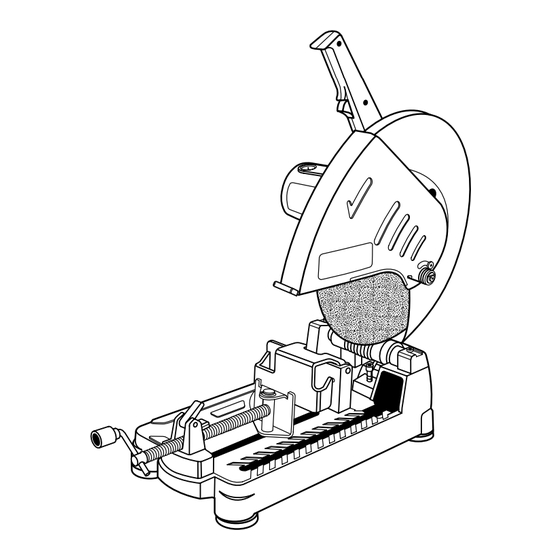

Troceadora con Muela Abrasiva
de 14 pulg. (356 mm)
Modelo C2600
Publicidad
Manuales relacionados para Ryobi C2600
Resumen de contenidos para Ryobi C2600
- Página 1 NUESTROS AGRADECIMIENTOS POR HABER COMPRADO UNA TROCEADORA CON MUELA ABRASIVA RYOBI. Su nueva troceadora ha sido diseñada y fabricada de acuerdo con las altas normas de Ryobi de fiabilidad, facilidad de funcionamiento y seguridad para el usuario. Si esta herramienta es mantenida en la forma debida, le proporcionará años de rendimiento sin problemas.
- Página 2 TABLA DE MATERIAS Tabla de Materias ............................2 Reglas para Funcionamiento Seguro ....................... 3-5 Información Eléctrica ........................... 6 • Cordones de Extensión ............................6 • Conexión Eléctrica ..............................6 • Instrucciones para la Puesta A Tierra ........................6 Desempaque y Piezas Sueltas ........................7 •...
- Página 3 CENTRO DE SERVICIO AUTORIZADO POR de seguridad, etc. indicadas en este manual. El incumplimiento RYOBI más cercano. Cuando repare la herramienta use de estas instrucciones puede ocasionar accidentes, incendio, solamente repuestos auténticos Ryobi.
- Página 4 REGLAS PARA FUNCIONAMIENTO SEGURO La operación segura de esta herramienta mecánica exige que cuando se trabaja al aire libre. Use protección para el cabello si usted lea y comprenda este manual del usuario y todas las lo tiene largo. etiquetas que han sido colocadas en la herramienta. La seguridad USE SIEMPRE LENTES PROTECTORES CON PROTECCION es una combinación de sentido común, permanecer alerta y saber LATERAL.
- Página 5 Centro de Servicio LA HERRAMIENTA y si están dañados, hágalos reparar en un Autorizado por Ryobi más cercano. Centro de Servicio Autorizado por Ryobi más cercano. Siempre esté atento a la ubicación del cordón y manténgalo bien alejado ADVERTENCIA: de la muela.
- Página 6 CORDONES DE EXTENSION CONEXION ELECTRICA Use solamente cordones de extensión trifilares provistos con Su Troceadora con Muela Abrasiva Ryobi es accionada por enchufes de 3 clavijas y tomacorrientes de 3 polos que un motor eléctrico construido a precisión. Debe ser conectado acepten el enchufe de la herramienta.
- Página 7 Saque todas las piezas sueltas de la caja. o faltantes sean obtenidas e instaladas correctamente. Póngase Saque los materiales de empaque colocados alrededor de su en contacto con su distribuidor Ryobi más cercano o llame herramienta. al1-800-525-2579 en los Estados Unidos o al 1-800-265-6778 Levante cuidadosamente la troceadora para sacarla de la en Canadá...
- Página 8 CARACTERISTICAS CONOZCA SU TROCEADORA PRENSA DE TORNILLO Ver Figuras 2 y 3. Ver Figura 2. Antes de intentar usar su troceadora, familiarícese con todas las Se ha provisto una prensa de tornillo con la troceadora. Está características de operación y los requerimientos de seguridad. ubicada en el extremo del tornillo y proporciona mayor control sujetando la pieza de trabajo contra la guía.
- Página 9 CARACTERISTICAS MANIJA TRANSPORTADORA BLOQUEO DEL GATILLO Ver Figura 3. Ver Figura 4. Para evitar el uso no autorizado de su troceadora, sugerimos Para conveniencia cuando transporte o lleve su troceadora de que la desconecte de la fuente de alimentación y bloquee el un lugar a otro, se ha provisto una manija transportadora como gatillo en la posición “OFF”...
- Página 10 AJUSTES ADVERTENCIA: Para evitar la puesta en marcha accidental que podría causar posibles lesiones personales graves, instale todas las piezas ARANDELA de la troceadora antes de conectarla al suministro de energía. INTERIOR Su troceadora no debe estar enchufada en la fuente de EJE DE LA alimentación cuando esté...
- Página 11 AJUSTES GUIA BASCULANTE Y AJUSTABLE Ver Figura 6. La guía basculante y ajustable está ubicada en la parte trasera de su troceadora. Como se mencionó anteriormente, MANIJA DE se usa junto con la prensa de tornillo para proveer mayor BLOQUEO sujeción para la pieza de trabajo cuando está...
- Página 12 AJUSTES PALANCA DE BLOQUEO Y DESENGANCHE RAPIDO Ver Figuras 9 y 10. La palanca de bloqueo y desenganche rápido engancha la prensa de tornillo que va a ser usada junto con el conjunto de la guía para proveer sujeción de la pieza de trabajo que va a ser cortada.
- Página 13 AJUSTES TOPE DE PROFUNDIDAD PERNO DE TOPE El tope de profundidad limita el recorrido vertical de la muela. DE PROFUNDIDAD Permite que la muela vaya más abajo de la base de la troceadora lo suficiente como para mantener su capacidad completa de corte.
- Página 14 FUNCIONAMIENTO ALIMENTACION BRAZO DE LA GATILLO TROCEADORA Antes de poner en funcionamiento su troceadora, verifique (MANIJA) la alimentación y asegúrese de que cumple los requerimientos indicados en la placa de datos de la BOTON DE herramienta. Una caída sustancial de voltaje causará una BLOQUEO pérdida de potencia y sobrecalentamiento de la troceadora.
- Página 15 FUNCIONAMIENTO CORTES TRANSVERSALES BRAZO DE LA GATILLO Ver Figuras 14 y 15. TROCEADORA (MANIJA) Un corte transversal se hace cortando a través del grano de la pieza de trabajo. Un corte transversal derecho se hace con la guía basculante y ajustable ajustada en la posición de 0°. Los cortes transversales a inglete son hechos con la guía basculante y ajustable ajustada en algún ángulo que no sea el ángulo cero.
- Página 16 Cuando efectúe reparaciones, use solamente repuestos recomienda por lo menos el calibre 14 (A.W.G.). Cuando trabaje Ryobi idénticos. El uso de cualquier otro repuesto puede al aire libre, use un cordón de extensión adecuado para uso al crear un peligro o causar daño del producto.
- Página 17 Para su seguridad y fiabilidad, todas las reparaciones – con la excepción de las escobillas que son de acceso externo – deben ser efectuadas por un Centro de Servicio CONJUNTO DE Autorizado por Ryobi. ESCOBILLA REEMPLAZO DE LAS ESCOBILLAS Ver Figura 17.
- Página 18 LOCALIZACION Y REPARACION DE AVERIAS PROBLEMA CAUSA SOLUCION El motor no alcanza su máxima 1. El voltaje de la fuente es bajo. 1. Solicite una revisión de voltaje de la velocidad o potencia. compañía de electricidad. 2. El circuito está sobrecargado. 2.
- Página 19 Ahora que usted ha comprado su herramienta, si alguna vez necesita repuestos o servicio, simplemente póngase en contacto con el Centro de Servicio Autorizado por Ryobi más cercano. Asegúrese de proporcionar todos los detalles pertinentes cuando llame o visite el centro.
