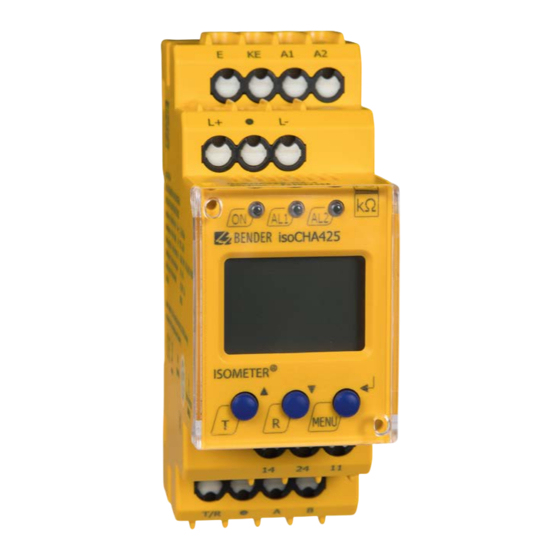

- Página 1 ISOMETER® isoCHA425 Vigilante de aislamiento para sistemas DC aislados de tierra (sistema IT ) de DC 50 V a 400 V Apto para puntos de recarga de vehículos eléctricos según el estándar CCS o CHAdeMO isoCHA425_D00352_03_D_XXES/08.2023...
- Página 2 2017/1206). El texto completo de la declar- • RS-485 (separación galvánica) con los siguientes protocolos: ación de conformidad del Reino Unido está – Interfaz BMS (interfaz de dispositivos Bender) para el intercambio de datos con otros disponible en la siguiente dirección de componentes Bender Internet: –...
- Página 3 Mode. El protocolo BMS es un componente esencial de la interfaz del Mide dispositivo de medición Bender (protocolo de bus BMS). La transmisión de datos se realiza generalmente mediante ca- • la resistencia de aislamiento total R racteres ASCII.
- Página 4 ISOMETER® isoCHA425 Datos de pedido Referencia Tipo Tensión nominal U Borna de tornillo Borna de presión CCS: DC 0…400 V isoCHA425-D4-4 B91036395 B71036395 CHAdeMO: DC 50…400 V Accessories Esquema de dimensiones XM420 Indicación de medidas en mm Descripción Referencia Clip de montaje para fijación atornillada B98060008 (se requiere 1 unidad por dispositivo) 45 70,5...
- Página 5 ISOMETER® isoCHA425 Esquema de conexiones E KE Test / Reset MENU COM465IP RS-485 A1, A2 Conexión a la tensión de alimentación U mediante Conexión para botón combinada Test y Reset externa. fusible. 11, 14 Conexión del relé de alarma ‚K1‘ En caso de alimentación desde un sistema aislado de 11, 24 Conexión del relé...
- Página 6 ISOMETER® isoCHA425 Technical data Coordinación de aislamiento según la norma IEC 60664-1/-3 Modo CHAdeMO (CHd) Definiciones: Tensión de red U Modo de medida a partir de U ≥ DC 50 V Circuito de medida (IC1) L+, L Capacitancia de fuga admisible del sistema C por conductor ≤...
- Página 7 ISOMETER® isoCHA425 Conexión Bornas de tornillo: Corriente nominal ≤10 A Par de apriete 0,5…0,6 Nm (5…7 ln-in) Tamaño de conductores AWG 24-12 Longitud de aislamiento 8 mm rígida/flexible 0,2…2,5 mm² flexible con casquillo de cable sin/con casquillo de plástico 0,25…2,5 mm² Conductor multifilar rígido / flexible 0,2…1,5 mm²...
- Página 8 Bender GmbH & Co. KG • Alemania Perú Londorfer Straße 65 • 35305 Grünberg +51 9 4441 1936 Tel.: +49 6401 807-0 info.peru@ bender-latinamerica.com info@bender.de • www.bender.de www.bender-latinamerica.com Bender Iberia, S.L.U. Chile • Santiago de Chile © Bender GmbH & Co. KG, Germany San Sebastián de los Reyes •...
