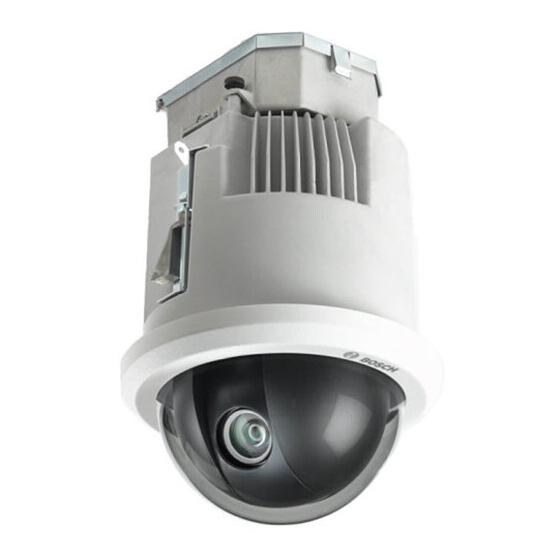

Bosch AUTODOME inteox 7000i Manual De Instalación
Ocultar thumbs
Ver también para AUTODOME inteox 7000i:
- Manual de funcionamiento (78 páginas) ,
- Manual de instalación (72 páginas)
Publicidad
Enlaces rápidos
Publicidad
Manuales relacionados para Bosch AUTODOME inteox 7000i
Resumen de contenidos para Bosch AUTODOME inteox 7000i
- Página 1 AUTODOME inteox 7000i Installation Manual es...
- Página 3 Solución de problemas 11.1 Reinicio de la unidad 11.2 Botón de restablecimiento físico 11.3 Servicio de atención al cliente y asistencia técnica Mantenimiento Datos técnicos Servicios de asistencia y Bosch Academy Bosch Security Systems 2021-01 | 1.0 | Installation Manual es...
- Página 4 Información legal Copyright Este manual es propiedad intelectual de Bosch Security Systems y está protegido por copyright. Todos los derechos reservados. Marcas comerciales Todos los nombres de productos de software y hardware utilizados en este documento pueden ser marcas comerciales registradas y deben tratarse en consecuencia.
- Página 5 AUTODOME inteox 7000i Seguridad | es Ventilación: las aberturas de la carcasa de la unidad sirven a modo de ventilación, para evitar el sobrecalentamiento y garantizar un funcionamiento fiable de la unidad. No bloquee ni cubra estas aberturas. No coloque la unidad en ningún receptáculo cerrado, a menos que se proporcione una ventilación adecuada o que se sigan las instrucciones del...
- Página 6 16. Conexiones, cambios o modificaciones: únicamente se deben utilizar conexiones y accesorios especificados por el fabricante. Cualquier cambio o modificación del equipo que no haya sido aprobado expresamente por Bosch podrá invalidar la garantía o, en caso de contrato de autorización, la autoridad para utilizar el equipo.
- Página 7 Aviso! Bosch recomienda el uso dispositivos de protección contra sobretensión/rayos (obtenido localmente) para proteger los cables de red y de alimentación y el lugar de instalación de la cámara.
- Página 8 Señal de la cámara: proteja el cable con un protector primario si la señal de la cámara supera los 42,6 m (140 pies), según la norma NEC800 (CEC sección 60). Declaración sobre el medio ambiente: Bosch está firmemente comprometida con la protección del medio ambiente. Este dispositivo se ha diseñado para ser lo más respetuoso posible con el medio ambiente.
- Página 9 Asistencia al cliente y reparaciones Si la unidad necesitara algún tipo de reparación, póngase en contacto con el servicio de atención técnica de Bosch Security Systems más próximo para obtener una autorización de devolución e instrucciones de envío. EE. UU. y Canadá...
- Página 10 Teléfono: 800-289-0096, opción 4 Fax: 800-315-0470 Correo electrónico: technical.support@us.bosch.com Regiones de Europa, Oriente Medio, África y Asia Pacífico Póngase en contacto con su distribuidor o su oficina local de ventas de Bosch. Utilice este vínculo: https://www.boschsecurity.com/xc/en/where-to-buy/ Más información Para obtener más información, póngase en contacto con la oficina de Bosch Security Systems más cercana o visite www.boschsecurity.com.
- Página 11 Alicates Montaje en techo En la siguiente tabla se indican los productos adicionales, que Bosch u otros fabricantes venden por separado, necesarios para la instalación de las cámaras AUTODOME. Cantidad Producto Número de referencia Tamaño...
- Página 12 Descripción del producto El diseño de la cámara cumple con una de las características clave de los productos de seguridad por vídeo IP de Bosch: una instalación rápida y sencilla. Todas las carcasas llevan tornillos y cierres empotrados para impedir su manipulación.
- Página 13 Para evitar la saturación de humedad excesiva dentro de la carcasa, limite el periodo de tiempo que la burbuja no está fijada a la carcasa. Bosch recomienda que la burbuja no se quite de la carcasa durante un periodo de tiempo superior a cinco (5) minutos.
- Página 14 | (Opcional) Instalación de una tarjeta SD AUTODOME inteox 7000i (Opcional) Instalación de una tarjeta SD La cámara admite una tarjeta de memoria SDHC o SDXC (en adelante "tarjeta SD") suministrada por el cliente para el almacenamiento local. (La cámara no es compatible con las tarjetas MicroSD).
- Página 15 AUTODOME inteox 7000i Sustitución del anillo embellecedor y la burbuja | es Sustitución del anillo embellecedor y la burbuja Sustitución del anillo embellecedor (opcional) (para modelos en techo) La burbuja de domo para modelos en techo de AUTODOME 7000 viene montada con un anillo embellecedor blanco.
- Página 16 | Instalación del montaje interior en techo AUTODOME inteox 7000i Instalación del montaje interior en techo Descripción En este capítulo se describe cómo instalar la cámara en un montaje en techo. La cámara en techo AUTODOME es apta para espacios al aire libre.
- Página 17 AUTODOME inteox 7000i Instalación del montaje interior en techo | es Coloque el conjunto de soporte sobre la placa de techo que se utilizará para montar la cámara. Ajuste los clips que sujetan las barras del soporte a las guías del techo.
- Página 18 | Instalación del montaje interior en techo AUTODOME inteox 7000i Coloque la junta (incluida en el embalaje de la cámara) en la parte superior de la carcasa para montaje interior en techo. Deslice la junta con cuidado hacia abajo sobre la carcasa hasta el borde de la misma.
- Página 19 AUTODOME inteox 7000i Instalación del montaje interior en techo | es Carcasa para montaje interior en techo Abrazadera para el techo Precaución! El domo para el montaje interior en techo se proporciona con puntos de fijación a cada lado de la carcasa. Para evitar que se produzcan lesiones, conecte un cable de seguridad que vaya desde un punto de anclaje situado por encima del techo hasta el punto de fijación de la...
- Página 20 | Instalación del montaje interior en techo AUTODOME inteox 7000i 40 mm 1.57 in. MAXIMUM CEILING 6.5 mm 0.26 in. MINIMUM CEILING inches Figura 7.5: Fijar la cámara al techo Punto de fijación Abrazadera para el techo Abrazadera para el...
- Página 21 AUTODOME inteox 7000i Finalización de la instalación | es Finalización de la instalación Retire el plástico de la burbuja Una vez que haya completado el resto de los pasos de instalación, retire el plástico de protección de la burbuja. Bosch Security Systems 2021-01 | 1.0 |...
- Página 22 | Sustitución de una burbuja acrílica HD AUTODOME inteox 7000i Sustitución de una burbuja acrílica HD Aviso! Las siguientes instrucciones son para las burbujas VGA-BUBHD-CCLA y VGA-BUBHD-CTIA. 1. Afloje el tornillo de seguridad del anillo embellecedor (elemento 1, abajo) con un destornillador Phillips P1 o más pequeño hasta que la burbuja pueda girar.
- Página 23 Ordenador Aviso! La configuración de los ajustes de red de una cámara AUTODOME serie 7000 puede realizarse también mediante la aplicación de software Bosch Video Client. Visite www.boschsecurity.es para descargar el software Configuration Manager y el manual de funcionamiento. 10.2 Guías de distancia de los cables y del cable de alimentación...
- Página 24 Además, se puede suministrar alimentación a través del cable Ethernet con el midspan PoE de alta potencia de 60 W de Bosch (se vende por separado). También se puede suministrar alimentación a través del cable Ethernet a los modelos de montaje interior en techo y a los modelos colgantes de interior y exterior empleados en aplicaciones de interior (cuando el calefactor no recibe alimentación) con PSE (conmutadores o misdspans) PoE+ conformes al...
- Página 25 únicamente el midspan PoE de alta potencia de Bosch (se vende por separado) para suministrar alimentación a la cámara y a los calefactores. Para las aplicaciones de montaje colgante en interiores o interior en techo que no requieren alimentación del calefactor, se pueden emplear midspans o conmutadores PoE+ estándar...
- Página 26 | Conexión AUTODOME inteox 7000i 10.4 Convertidor de medios de fibra óptica a Ethernet (opcional) El convertidor de medios de fibra óptica permite transmitir señales Ethernet de 10/100 Mbps a través de cables de fibra óptica mediante módulos pequeños conectables (SFP) de 10/100 Mbps.
- Página 27 AUTODOME inteox 7000i Conexión | es Aviso! Solo las alarmas 1 y 2 (patillas 5 o 6) se pueden configurar para ser supervisadas. Cuando la alarma supervisada queda programada, ya no es necesario activarla para indicar una condición de sabotaje.
- Página 28 | Conexión AUTODOME inteox 7000i En Configuración, seleccione Interfaces > Entradas de alarma, seleccione el número de Entrada de alarma y, por último, seleccione N.C. Consulte la siguiente tabla para obtener información sobre los contactos y las condiciones. N.C.S. programadas en AUTODOME...
- Página 29 AUTODOME inteox 7000i Conexión | es Figura 10.5: N.C. Conexiones no supervisadas normalmente cerradas Contacto en seco Conector del domo Entradas de alarma de 3 a 7 Toma de tierra En Configuración, seleccione Interfaces > Entradas de alarma, seleccione el número de Entrada de alarma y, por último, seleccione N.C.
- Página 30 | Conexión AUTODOME inteox 7000i Aviso! Los puertos de comunicación del intercomunicador se utilizan para transmitir señales de audio en los sistemas de intercomunicación. La entrada de línea de audio no es adecuada para la conexión de señales directas de micrófonos.
- Página 31 AUTODOME inteox 7000i Conexión | es Conecte la entrada de nivel de línea de audio del dispositivo de salida de audio (por ejemplo, un altavoz con amplificador o una entrada de nivel de línea de PC) al terminal de salida de audio + (RXD).
- Página 32 – Reparación y cambio – Seguridad de productos Bosch Building Technologies Academy Visite el sitio web de Bosch Building Technologies y acceda a los cursos de formación, los tutoriales en vídeo y la documentación: www.boschsecurity.com/xc/en/support/training/ 11.1 Reinicio de la unidad Reinicie la unidad Tras un restablecimiento de los ajustes predeterminados de fábrica o una actualización del...
- Página 33 AUTODOME inteox 7000i Solución de problemas | es – No puede actualizar el firmware. – La cámara se desconecta de la red de forma aleatoria y necesita un reinicio. – La cámara ya no encuentra posiciones prefijadas (posiciones predeterminadas). –...
- Página 34 Teléfono: 800-289-0096, opción 4 Fax: 800-315-0470 Correo electrónico: technical.support@us.bosch.com Regiones de Europa, Oriente Medio, África y Asia Pacífico Póngase en contacto con su distribuidor o su oficina local de ventas de Bosch. Utilice este vínculo: https://www.boschsecurity.com/xc/en/where-to-buy/ 2021-01 | 1.0 |...
- Página 35 Para evitar la saturación de humedad excesiva dentro de la carcasa, limite el periodo de tiempo que la burbuja no está fijada a la carcasa. Bosch recomienda que la burbuja no fuera de la carcasa durante un periodo de tiempo superior a cinco (5) minutos.
- Página 36 | Datos técnicos AUTODOME inteox 7000i Datos técnicos Para encontrar especificaciones del producto, consulte la hoja de datos de su cámara, disponible en la página del producto apropiada del catálogo de productos en línea de www.boschsecurity.com. 2021-01 | 1.0 |...
- Página 37 Reparación y cambio – Seguridad de productos Bosch Building Technologies Academy Visite el sitio web de Bosch Building Technologies y acceda a los cursos de formación, los tutoriales en vídeo y la documentación: www.boschsecurity.com/xc/en/support/training/ Bosch Security Systems 2021-01 | 1.0 |...
- Página 38 | Servicios de asistencia y Bosch Academy AUTODOME inteox 7000i 2021-01 | 1.0 | Bosch Security Systems Installation Manual es...
- Página 40 Bosch Sicherheitssysteme GmbH Bosch Security Systems, LLC Robert-Bosch-Ring 5 1706 Hempstead Road 85630 Grasbrunn Lancaster, PA, 17601 Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2021 202101191830...
