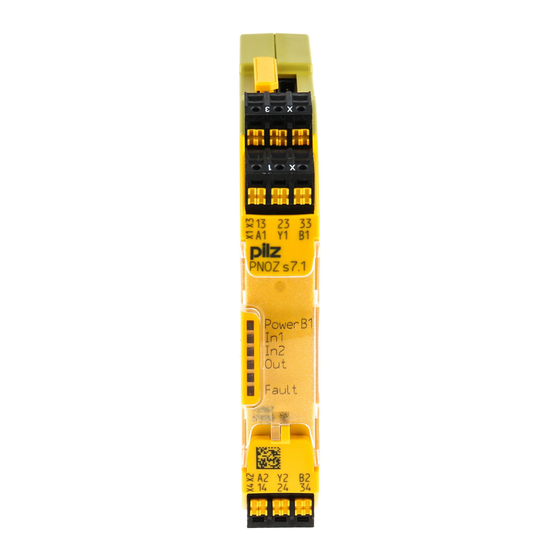

PNOZ s7.1
}
Dispositivos conmutadores de seguridad
Manual de instrucciones-21865-ES-11

Publicidad

loading

Resumen de contenidos para Pilz PNOZ s7.1

  • Página 1 PNOZ s7.1 Dispositivos conmutadores de seguridad Manual de instrucciones-21865-ES-11...
  • Página 2 Prólogo Este documento es la versión original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
  • Página 3 Indicaciones de error ........................ Errores - Fallos ........................Dimensiones en mm ......................Datos técnicos ........................Características técnicas de seguridad..................Clasificación según ZVEI, CB24I....................Datos complementarios ......................Curva de vida útil ........................Altitud de funcionamiento permitida..................Manual de instrucciones PNOZ s7.1 21865-ES-11...
  • Página 4 Índice Extraer los bornes enchufables ................... Datos de pedido ........................Declaración CE de conformidad ..................Manual de instrucciones PNOZ s7.1 21865-ES-11...
  • Página 5 Introducción Validez de la documentación La documentación es válida para el producto PNOZ s7.1. Será válida hasta la publicación de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto.
  • Página 6 Seguridad Aplicación correcta El bloque de ampliación de contactos PNOZ s7.1 cumple los requisitos de las normas EN 60947-5-1 y EN 60204-1 y actúa como dispositivo de ampliación para el refuerzo y la multi- plicación de los contactos de seguridad de un dispositivo base. Los dispositivos base son todos los dispositivos de seguridad con circuito de realimentación.
  • Página 7 250 Características del dispositivo Salidas de relé: – 3 contactos de seguridad (NA), sin retardo Alimentación de dispositivos de ampliación Manual de instrucciones PNOZ s7.1 21865-ES-11...
  • Página 8 Defecto a tierra en el circuito de realimentación: detección según el dispositivo base utilizado. Defecto a tierra en el circuito de entrada: los relés de salidas se desexcitan y los contactos de seguridad se abren. Manual de instrucciones PNOZ s7.1 21865-ES-11...
  • Página 9 Excitación bicanal y alimentación a través de conectores PNOZsigma Diagrama de tiempos POWER/Input Output safe Feedback Leyenda POWER/Input: tensión de alimentación/entrada Output safe: contactos de seguridad Feedback: circuito de realimentación : retardo a la conexión Manual de instrucciones PNOZ s7.1 21865-ES-11...
  • Página 10 Conectar el dispositivo base y el bloque de ampliación de contactos mediante el conector suministrado antes de montar los equipos en la guía normalizada. Conectar bloque de ampliación de contactos PNOZ s7.1 con bloques de ampliación de contactos PNOZsigma Conecte los bloques de ampliación de contactos mediante el conector suministrado.
  • Página 11 (ver datos técnicos PNOZ s7.1). : dispositivo base : bloque de ampliación de contactos PNOZ s7.1 : bloque de ampliación de contactos PNOZ s7.2 : bloque de ampliación de contactos PNOZ s7, s8, s9, s10, s11 como terminación : bloque de ampliación de contactos PNOZ s7.1...
  • Página 12 (ver datos técnicos PNOZ s7.1). : dispositivo base : bloque de ampliación de contactos PNOZ s7.1 : bloque de ampliación de contactos PNOZ s7.2 : bloque de ampliación de contactos PNOZ s7.1 : bloque de ampliación de contactos PNOZ s7.2 : bloque de ampliación de contactos PNOZ s7.2...
  • Página 13 PNOZelog Las entradas que evalúan el cir- 24 V DC cuito de realimentación depen- feedback loop den del dispositivo base y de la PNOZsigma expansion aplicación module feedback PNOZsigma loop expansion module Manual de instrucciones PNOZ s7.1 | 13 21865-ES-11...
  • Página 14 Control mediante dispositivo de seguridad con contactos de seguridad .-= 2 & .-= 2 &,% '& & .-= 2 Ampliación de contactos para PNOZ s4 Parada de emergencia Bicanal Con detección de derivación Rearme supervisado Manual de instrucciones PNOZ s7.1 | 14 21865-ES-11...
  • Página 15 El control de las funciones de seguridad es competencia exclusiva de personal cualifica- Los LED indican el estado y los errores durante el funcionamiento: LED encendido Manual de instrucciones PNOZ s7.1 | 15 21865-ES-11...
  • Página 16 Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. Dimensiones en mm *con bornes de muelle 98 (3.86") 17,5 (0.69") * 100 (3,94") Manual de instrucciones PNOZ s7.1 | 16 21865-ES-11...
  • Página 17 Salidas de relé 750167 751167 Número de contactos de salida Contactos de seguridad (NA) sin retardo Corriente de cortocircuito máx. IK 1 kA 1 kA Categoría de uso según normativa EN 60947-4-1 EN 60947-4-1 Manual de instrucciones PNOZ s7.1 | 17 21865-ES-11...
  • Página 18 Ith por contacto con UB DC; AC1: 240 V, DC1: 24 V Corriente térmica conv. con 1 contacto Corriente térmica conv. con 2 contactos 5,5 A 5,5 A Corriente térmica conv. con 3 contactos 4,5 A 4,5 A Manual de instrucciones PNOZ s7.1 | 18 21865-ES-11...
  • Página 19 Zona de bornes IP20 IP20 Lugar de montaje (p. ej., arma- rio de distribución) IP54 IP54 Datos mecánicos 750167 751167 Posición de montaje cualquiera cualquiera Vida útil mecánica 10.000.000 ciclos 10.000.000 ciclos Manual de instrucciones PNOZ s7.1 | 19 21865-ES-11...
  • Página 20 9 mm Dimensiones Altura 98 mm 100 mm ancho 17,5 mm 17,5 mm Profundidad 120 mm 120 mm Peso 170 g 170 g Para referencias a normativas valen las 2020-07 versiones más actuales. Manual de instrucciones PNOZ s7.1 | 20 21865-ES-11...
  • Página 21 Sicherheit" (Clasificación de interfaces binarios de 24 V con verificación en el área de la seguridad funcional). Entrada Interfaces Receptor Interface Módulo Clase Transmisor Interface Sensor Clase C1, C2, C3 Manual de instrucciones PNOZ s7.1 | 21 21865-ES-11...
  • Página 22 Interface Accionador Clase Parámetro de transmisor Tensión de conexión mínima 12 V Tensión de conexión máxima 250 V Corriente de conmutación mínima 0,003 A Corriente de conmutación máxima Separación de potencial Sí Manual de instrucciones PNOZ s7.1 | 22 21865-ES-11...
  • Página 23 El desgaste es producto sobre todo de la carga eléctrica; el desgaste mecánico es insignificante. Corriente de conmutación (A) Fig.: Curvas de vida útil con 24 V DC y 230 V AC Manual de instrucciones PNOZ s7.1 | 23 21865-ES-11...
  • Página 24 Prever una extinción de chispas suficiente en todos los contactos de salida para prolongar la vida útil. En caso de cargas capacitivas, controlar las puntas de tensión que puedan cre- arse. Utilizar diodos volantes para la extinción de chispas de contactores DC. Manual de instrucciones PNOZ s7.1 | 24 21865-ES-11...
  • Página 25 A partir de 2000 m de altitud de funcionamiento: reducción de la temperatura ambiente máx. permitida en 0,5 °C/100 m Altitud de funcionamiento Temperatura ambiente permitida 3000 m 50 °C 4000 m 45 °C 5000 m 40 °C Manual de instrucciones PNOZ s7.1 | 25 21865-ES-11...
  • Página 26 Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración CE de conformidad completa puede consul- tarse en la página web www.pilz.com/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ s7.1...
  • Página 27 Engineering Estamos representados internacionalmente. Para más información, visite nuestra Homepage www.pilz.com o póngase en contacto con nuestra sede central. Casa matriz: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Alemania Teléfono: +49 711 3409-0, Fax: +49 711 3409-133, Correo-e: info@pilz.com, Internet: www.pilz.com...
