Manual de Instalación

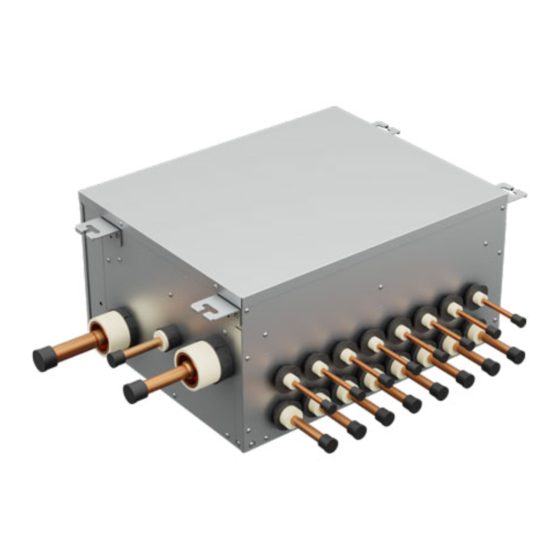

Unidad de Selección de flujo Tipo de puerto Múltiple
RBM-Y1801FU4PE
RBM-Y1801FU8PE
RBM-Y1801FU12PE
Español

Publicidad

loading

Resumen de contenidos para Toshiba RBM-Y1801FU4PE

  • Página 1 Manual de Instalación Unidad de Selección de flujo Tipo de puerto Múltiple RBM-Y1801FU4PE RBM-Y1801FU8PE RBM-Y1801FU12PE Español...
  • Página 2 Unidad de selección de fl ujo Tipo de puerto múltiple (en adelante "unidad de selección de fl ujo") Muchas gracias por comprar el aire acondicionado TOSHIBA Super Heat Recovery Multi Advance (SHRM-A). Por favor, lea atentamente este manual antes de utilizar su unidad de selección de flujo.
  • Página 3 PRECAUCIONES DE SEGURIDAD Partes accesorias y piezas a ser adquiridas localmente • Garantice que todas las normativas locales, nacionales e internacionales se satisfacen. Partes Accesorias • Lea estas “PRECAUCIONES DE SEGURIDAD” atentamente Cant. RBM-Y1801 Nombre de la pieza Forma FU4PE FU8PE FU12PE antes de la instalación.
  • Página 4 Signifi cado de los símbolos en este manual Esta marca es sólo para Estas precauciones de seguridad describen asuntos importantes refrigerante R32. El tipo de concernientes a la seguridad para evitar lesiones a usuarios o refrigerante está escrito en la a otras personas y daños a la propiedad.
  • Página 5 • Para evitar daños personales (con los bordes afi lados), ADVERTENCIA tenga cuidado al manipular las piezas. • Póngase en manos de un vendedor autorizado o de un • Realice la instalación de forma correcta de acuerdo con el profesional cualifi cado para que se ocupen de la instalación/ Manual de Instalación.
  • Página 6 SELECCIÓN DEL LUGAR DE • Utilice los cables indicados para conectar de forma fi ja y segura los terminales. INSTALACIÓN Así podrá prevenir que fuerzas las fuerzas externas afecten a los terminales. PRECAUCIÓN • Siga la normativa de la compañía eléctrica local cuando No instale el aparato de aire acondicionado en un lugar donde pueda haber fugas de gas combustible.
  • Página 7 Instalación bajo atmósfera de alta humedad <Espacio de la instalación> (Unidad: mm) En algunos casos, incluida la estación de lluvias, especialmente dentro del techo puede convertirse en una atmósfera de alta humedad. Tamaño del perno : M10 o Ø3/8 (suministro de campo) 1.
  • Página 8 INSTALACIÓN DE LA UNIDAD DE Instalación del perno de suspensión Utilice pernos de suspensión M10 (4 unidades, adquiridos localmente). SELECCIÓN DE FLUJO Hágalos coincidir con la estructura existente y confi gure el paso de acuerdo con el tamaño de la vista externa como se indica a continuación.
  • Página 9 Para los detalles consulte el Manual de Instalación de la unidad exterior. Caja de control • No conecte nada más excepto el kit de baterías de TOSHIBA. • Este kit incluye una batería de níquel-hidruro metálico (NiMH). Para su seguridad, lea el manual de instrucciones Tubería de gas...
  • Página 10 TUBO DE REFRIGERANTE Ponga solo el interruptor DIP nº 4 del SW03 en ON Kit de batería 1 2 3 4 Tornillo SW03 ADVERTENCIA (Accesorio del kit de batería) Si se ha derramado gas refrigerante durante la instalación, ventile la estancia inmediatamente. Si el gas refrigerante que se ha vertido entra en contacto con fuego pueden generarse gases venenosos.
  • Página 11 Proceso de conexión de tuberías • Asegúrese de conectar la unidad interior al puerto nº 1 de la unidad de selección de fl ujo. (Figura 1) • Permite la concatenación de dos puertos vecinos. (Las tuberías de conexión se disponen localmente). (Figura 2) •...
  • Página 12 Prueba de hermeticidad/purga de aire, etc. Figura 5 Para la prueba de hermeticidad, la purga de aire, la adición de refrigerante y la comprobación de fugas de Incorrecto gas, siga el Manual de Instalación adjunto a la unidad exterior. Unidad exterior REQUISITO Unidad de selección de fl...
  • Página 13 CONEXIÓN ELÉCTRICA Cables de comunicación • Un cable sin polaridad de 2 núcleos se utiliza para conectar el cableado de comunicación. PRECAUCIÓN • Tamaño del cable : 0,5 mm² a 2,0 mm² • Hasta 300 m (L1 + L2 + L3 + L4) •...
  • Página 14 Conexión cableado de la fuente de alimentación y el cableado de comunicación Consulte la fi gura de la izquierda para conectar los cables al terminal. Tornillo (lado superior) Toma de tierra Cable de comunicación Cable de la fuente de Cables de comunicación alimentación Cables de comunicación Tornillo...
  • Página 15 144 / 9 Moo 5, Bangkadi Industrial Park, Tivanon Road, Tambol Bangkadi, Amphur Muang, Pathumthani 12000, Thailand 1143012099...
