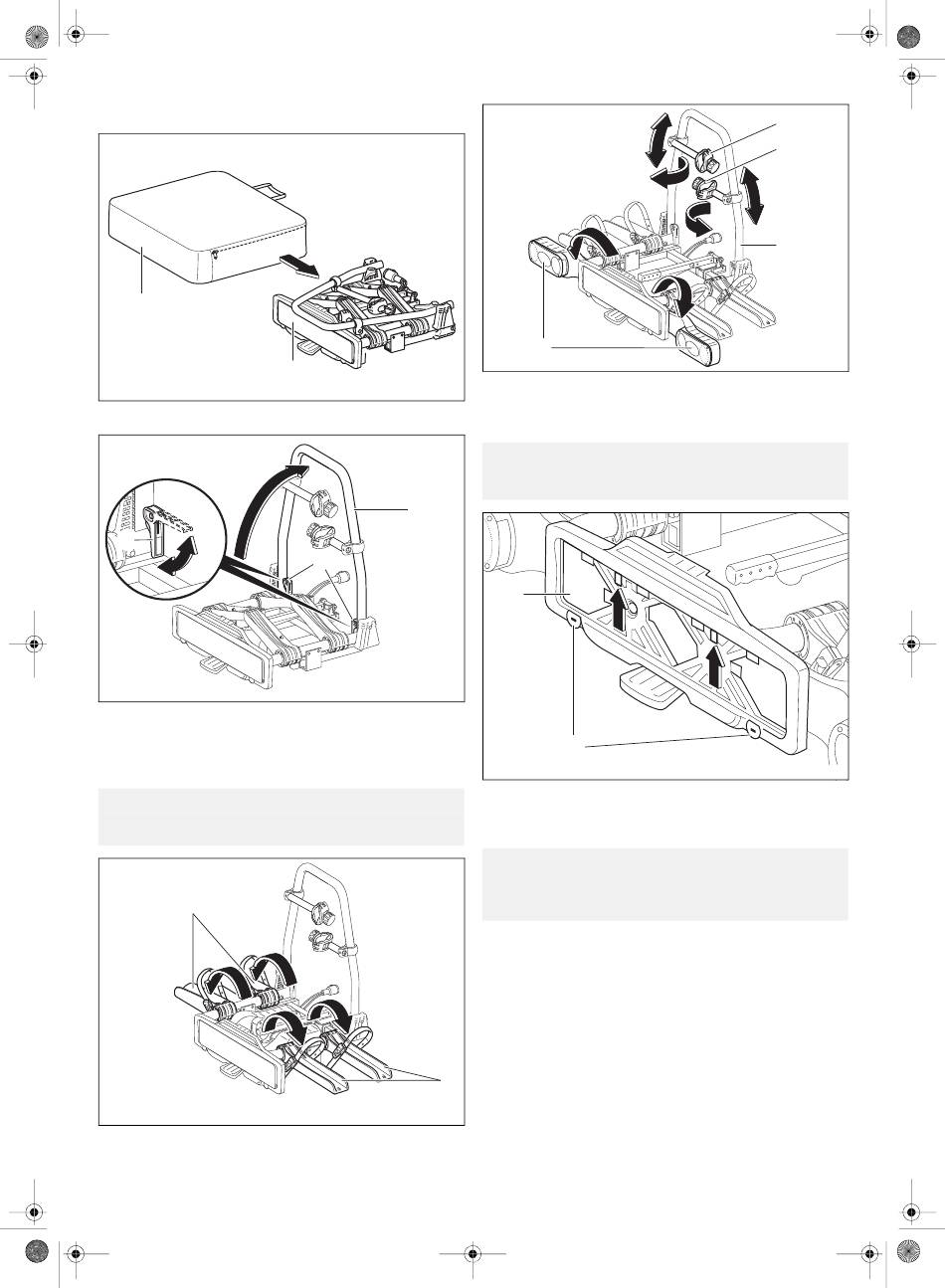

Odklopení nosiče jízdních kol
1
1. Vyjměte nosič jízdních kol (2) z tašky (1).
6
2. Otevřete rychloupínače (6).
3. Vyklopte rám nosiče (7) nahoru a zavřete rychloupínače (6).
Pokud je rám nosiče (7) příliš volný, otáčejte zavřenými
rychloupínači (6) ve směru pohybu hodinových ručiček.
Upozornění
Pokud by nebylo možné rychloupínače zavřít, je nutné otáčet s
nimi proti směru pohybu hodinových ručiček.
8
4. Odklopte kolejničky na kolo (8) a zablokujte je.
2
M+P-25A-0036
7
6
M+P-25A-0037
8
M+P-25A-0038
- 2 -
9
5. Odklopte koncová světla (9) a zablokujte je.
6. Vychylte držáky (10 a 11) dopředu a posuňte je podél rámu
nosiče (7) do požadované polohy.
Pozor
Registrační značka na nosiči jízdních kol se musí shodovat s
úřední registrační značkou vozidla a musí být dobře čitelná.
14
15
7. Nasaďte registrační značku do jejího držáku (14).
Šroubovákem otočte pojistné čepy (15) o 180° tak, aby byla
registrační značka zajištěna proti posunutí.
Upozornění
Pokud chcete nasadit registrační značku o větší výšce, zatlačte
zarážku (šipky) dozadu a registrační značku zasuňte do držáku
registrační značky.
Sklopení nosiče jízdních kol
Sklopení nosiče jízdních kol (2) proběhne v opačném pořadí.
10
11
7
M+P-25A-0039
M+P-25A-0040
