Colocación de la sonda RMP60 con una interfaz RMI-Q o RMI-QE
El sistema de sonda debe colocarse de manera que pueda lograrse el alcance óptimo en todo
el recorrido de los ejes de la máquina. Coloque siempre la cubierta frontal de la interfaz RMI-Q o
RMI-QE en dirección a la zona de mecanizado y al almacén de herramientas, comprobando que
ambas se encuentran dentro del entorno de funcionamiento mostrado a continuación. Para facilitar
la colocación óptima de la interfaz RMI-Q o RMI-QE, la intensidad de la señal se muestra en el LED
correspondiente.
3.2
NOTAS:
Colocación de la sonda RMP60 y una interfaz o RMI-Q
La sonda RMP60 lleva incorporado un "modo de hibernación" (modo de ahorro de batería) que
permite alargar la duración de la batería cuando la interfaz RMI-Q está desconectada en "encendido
por radio" (con configuraciones de "apagado por radio" o "temporizador"). La sonda RMP60 entra
en "modo de hibernación" 30 segundos después de desconectar la interfaz RMI-Q (o si la sonda
RMP60 está fuera de alcance). En "modo de hibernación", la RMP60 comprueba el estado de
conexión de la interfaz RMI-Q cada 30 segundos. Si la encuentra, la sonda RMP60 pasa del "modo
de hibernación" al "modo de espera", preparada para el "encendido por radio".
El "Modo de hibernación" no existe cuando la sonda RMP60 (modelo RMP60QE) se utiliza con una
interfaz RMI-QE.

Entorno de rendimiento operativo

La sonda RMP60 y la interfaz RMI-Q o RMI-QE deben situarse dentro del entorno de funcionamiento,
como se muestra a continuación. El entorno de funcionamiento muestra la línea de foco de
rendimiento, no obstante, para la radiotransmisión no se necesita una línea de foco, siempre que la
ruta de radio reflejada se encuentre a menos de 15 m del alcance de funcionamiento.

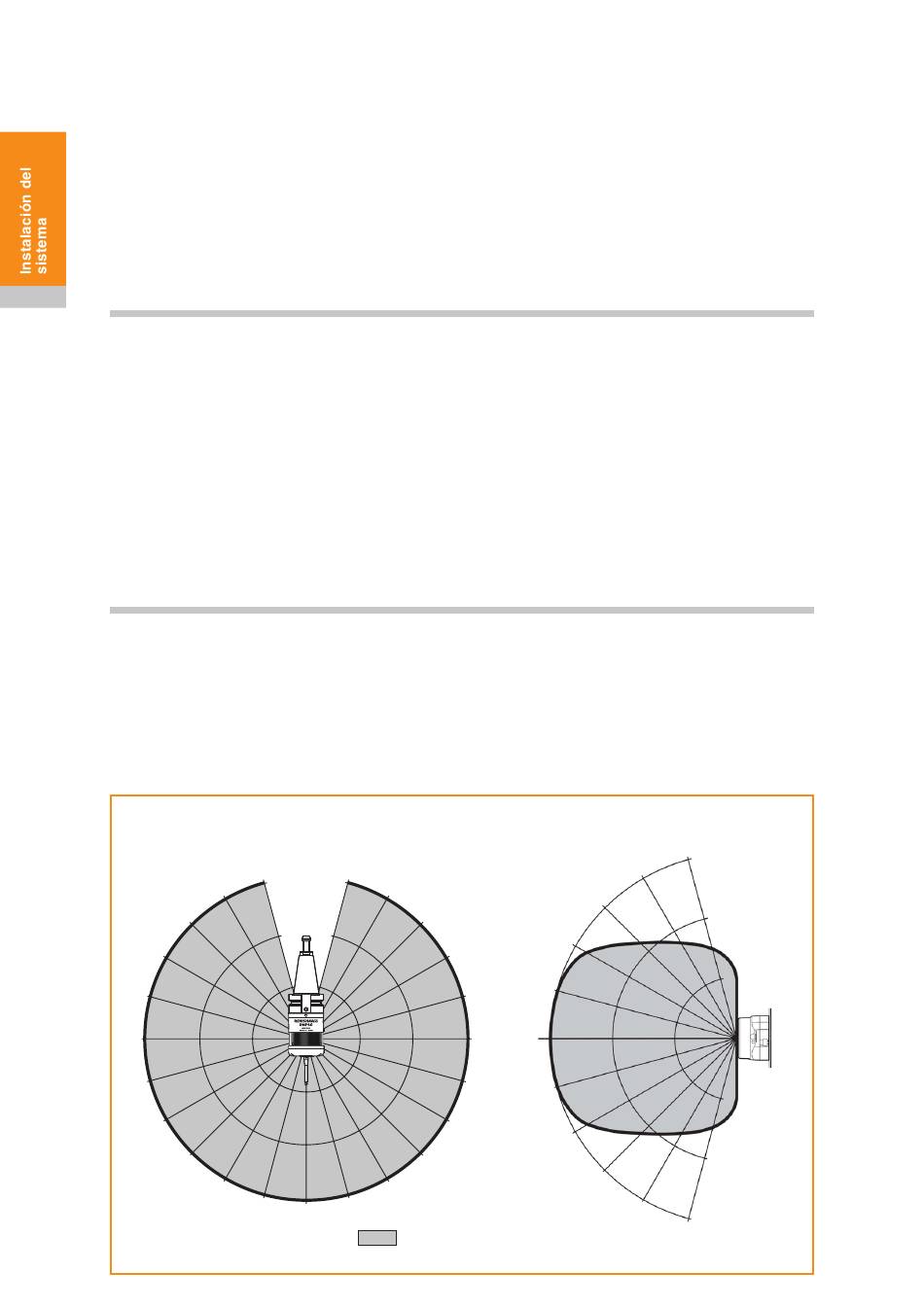

Entorno operativo utilizando la sonda RMP60 con la interfaz RMI-Q o RMI-QE
Sonda RMP60
45°
30°
15°
0°
15°
30°
45°
Gráfico típico a +20 °C
Alcance de transmisión en m
75° 75°
15
60°
(49)
10
(33)
5
(16)
60°
75° 75°
90°
60°
45°
30°
30°
15°
15°
0° 0°
15°
15°
30°
30°
45°
60°
Funcionamiento y encendido / apagado
75°
15 (49)
60°
45°
10 (33)
5 (16)
5 (16)
10 (33)
45°
60°
15 (49)
75°
RMI-Q o
RMI-QE
