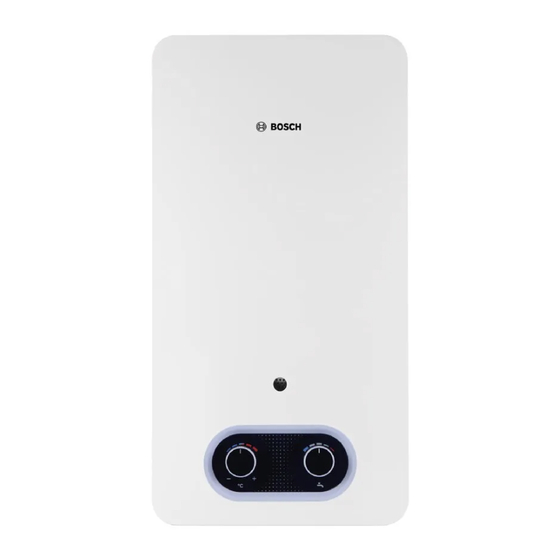

- Página 1 Instrucciones de instalación y manejo Calentador de agua instantáneo Therm 2200 / Confort 7L / 11L / 13L 6720819712-00.1V...
- Página 2 Índice Índice Transformación de gas ....20 Explicación de los símbolos e indicaciones de seguridad ........3 Explicación de los símbolos .
- Página 3 Explicación de los símbolos e indicaciones de seguridad Indicaciones de seguridad Explicación de los símbolos e Ante olor a gas: indicaciones de seguridad ▶ Cerrar la llave de gas. Explicación de los símbolos ▶ Abrir las ventanas. Advertencias ▶ No accionar interruptores eléctricos. Las advertencias están marcadas en el texto ▶...
- Página 4 Explicación de los símbolos e indicaciones de seguridad Mantenimiento con las capacidades físicas, sensoriales o mentales mermadas o que carezcan de ▶ Recomendación al cliente: Concertar experiencia y conocimiento siempre y un contrato de inspección / manteni- cuando estén bajo la supervisión de otra miento con un servicio técnico para la persona o hayan sido instruidos sobre el realización de una inspección anual y...
- Página 5 Indicaciones referentes al aparato • Un sello circular Indicaciones referentes al aparato Placa de características Los aparatos Therm 2200/Confort son aparatos de produc- La placa de características se encuentra en el interior del apa- ción de agua caliente. Se pueden poner en funcionamiento sim- rato a la derecha.
- Página 6 Indicaciones referentes al aparato Dimensiones 94.5 Fig. 1 Gas natural Gas licuado T 2200 7 113.5 1/2" 1/2" T 2200 11 112.5 1/2" 1/2" T 2200 13 1/2" 1/2" Tab. 4 Dimensiones Therm 2200/Confort – 6 720 821 823 (2018/03)
- Página 7 Indicaciones referentes al aparato Vista general del aparato T 2200 7 6720819712-01.2V Fig. 2 T 2200 7 [1] Colector de salida de gases [10] Quemador [2] Cuerpo interior [11] Boquilla de medición de la presión de tobera del [3] Electrodo de encendido quemador [4] Sonda de ionización [12] Selector de cantidad de agua...
- Página 8 Indicaciones referentes al aparato T2200 11/13 Fig. 3 T 2200 11/13 [1] Colector de salida de gases [12] Boquilla de medición de la presión de tobera del quema- [2] Seguro evacuación de gases [3] Cuerpo interior [13] Selector de cantidad de agua [4] Electrodo de encendido [14] Tornillo de purga [5] Sonda de ionización...
- Página 9 Indicaciones referentes al aparato 2.10 Esquema eléctrico Fig. 4 Esquema eléctrico [1] Limitador de temperatura Corte de seguridad cuando se supera el tiempo de seguri- [2] Módulo de encendido [3] Microinterruptor Si no es posible obtener la llama dentro del intervalo de seguri- [4] Válvula de gas dad estipulado (19 seg.
- Página 10 Indicaciones referentes al aparato 2.12 Datos técnicos Datos técnicos Símbolo Unidades 11 L 13 L Potencia y caudal Potencia útil nominal (sobre el nivel del mar) 11,34 17,40 22,20 Potencia útil nominal (a una altitud superior a 2000 m) 9,90 15,00 18,50 Consumo calorífico nominal (sobre el nivel del mar)
- Página 11 Manejo Manejo Antes de la puesta en funcionamiento ATENCIÓN: ▶ La primera puesta en marcha del aparato deberá ser realizada por un técnico califi- cado que además de darle al cliente toda la información necesaria le asegurará el buen funcionamiento del mismo. ▶...
- Página 12 Manejo Conectar y desconectar el aparato Ajustar potencia calorífica Para ajustar la potencia calorífica del aparato: La primera puesta en marcha del calentador ▶ La potencia calorífica disminuye. instantáneo de gas deberá realizar la un téc- La temperatura del agua disminuye. nico autorizado.
- Página 13 Manejo Ajustar cantidad de agua caliente/ No emplee productos de limpieza fuertes o temperatura del agua corrosivos. ▶ Girar en sentido contrario a las agujas del reloj. La cantidad de agua aumenta. La temperatura del agua des- ciende. Vaciar aparato ATENCIÓN: ▶...
- Página 14 Esto calentador BOSCH y su servicio (regadera) más lejano no sobre ocasiona perdida de presión en el calentador originando que se pase de 10m.
- Página 15 Instalación (sólo por un técnico autorizado) ▶ No instale el calentador en lugares cerrados, mal ventilados Instalación (sólo por un técnico o cercanos a material inflamable. autorizado) ▶ Cuando reemplaze el cilindro de gas por uno nuevo consi- dere un tiempo de espera de 10 minutos antes de poner el equipo nuevamente en funcionamiento, esto garantizará...
- Página 16 Instalación (sólo por un técnico autorizado) Sistema cerrado para alimentación de agua al calentador: ▶ Se debe instalar en la salida de agua caliente una valvula de alivio calibrada a lo que especifique el fabricante del calen- tador. La presión de alimentación de gas debe estar regulada de acuerdo al tipo de combustible que se utilice: Gas L.P.
- Página 17 Instalación (sólo por un técnico autorizado) Aire de combustión ▶ Tirar simultáneamente del revestimiento hacia delante y hacia arriba. PELIGRO: instalar el conducto de gases que- mados (chimenea) de tal forma que no haya fu- ATENCIÓN: ▶ No apoyar nunca el calentador instantá- ▶...
- Página 18 Instalación (sólo por un técnico autorizado) Conexión del agua ▶ Verificar si el caudal del regulador de gas de la instalación es superior al consumo del aparato. Para evitar averías causadas por fluctuacio- ▶ Prever una llave de corte lo más próxima al aparato. nes de temperatura súbitas en el suministro de agua, recomendamos instalar una válvula Instalación de tubo flexible (G.L.P.)
- Página 19 Ajuste de tipo de gas (solo para el técnico) ▶ Conectar manómetro a la boquilla de medición para pre- Ajuste de tipo de gas (solo para el téc- sión de toberas (fig. 18, [1]). nico) Valores de la presión de flujo de toma de gas No manipular las piezas selladas.
- Página 20 Mantenimiento (sólo por un técnico autorizado) ▶ Volver a colocar el aparato en funcionamiento T 2200 13 Gas natural Butano (capitulo 3). Presión de flujo de 1,76 2,74 toma de gas (kPa) Trabajos de mantenimiento periódicos Presión del quemador 1,41 2,57 Control funcional (kPa)
- Página 21 Mantenimiento (sólo por un técnico autorizado) Puesta en marcha después de haber realizado ▶ Poner en marcha el aparato a la potencia nominal con el selector de temperatura ajustado en la posición de tempe- los trabajos de mantenimiento ratura máxima. ▶...
- Página 22 Problemas Problemas Solamente una empresa especializada puede realizar el montaje, el mantenimiento y la reparación. En la siguiente tabla se describe la solución de las posibles averías (las soluciones marcadas con * únicamente puede realizarlas una empresa autorizada). Problema Causa Solución El aparato no se enciende.
- Página 23 Protección del medio ambiente Protección del medio ambiente La protección medioambiental es uno de los principios del grupo Bosch.Desarrollamos y producimos productos que son seguros, respetuosos con el medio ambiente y económi- cos.Todos nuestro productos contribuyen a la mejora de las...
- Página 24 Póliza de garantía Póliza de garantía Therm 2200/Confort – 6 720 821 823 (2018/03)
- Página 25 Notas Therm 2200/Confort – 6 720 821 823 (2018/03)
- Página 26 Notas Therm 2200/Confort – 6 720 821 823 (2018/03)
- Página 27 Notas Therm 2200/Confort – 6 720 821 823 (2018/03)
- Página 28 6720821823 Robert Bosch S. de R.L. de C.V. División de Termotecnología Circuito Guillermo González Camarena No. 333, Col. Centro de Ciudad Santa Fe. Álvaro Obregón C.P.: 01210 México, D.F. Fax: (55) 5284 3077 www.bosch-climate.mx My Service Para dudas, conexión, garantía o mantenimiento: termotecnologia@mx.bosch.com...
