C–6 Cómo reemplazar el módulo QRC

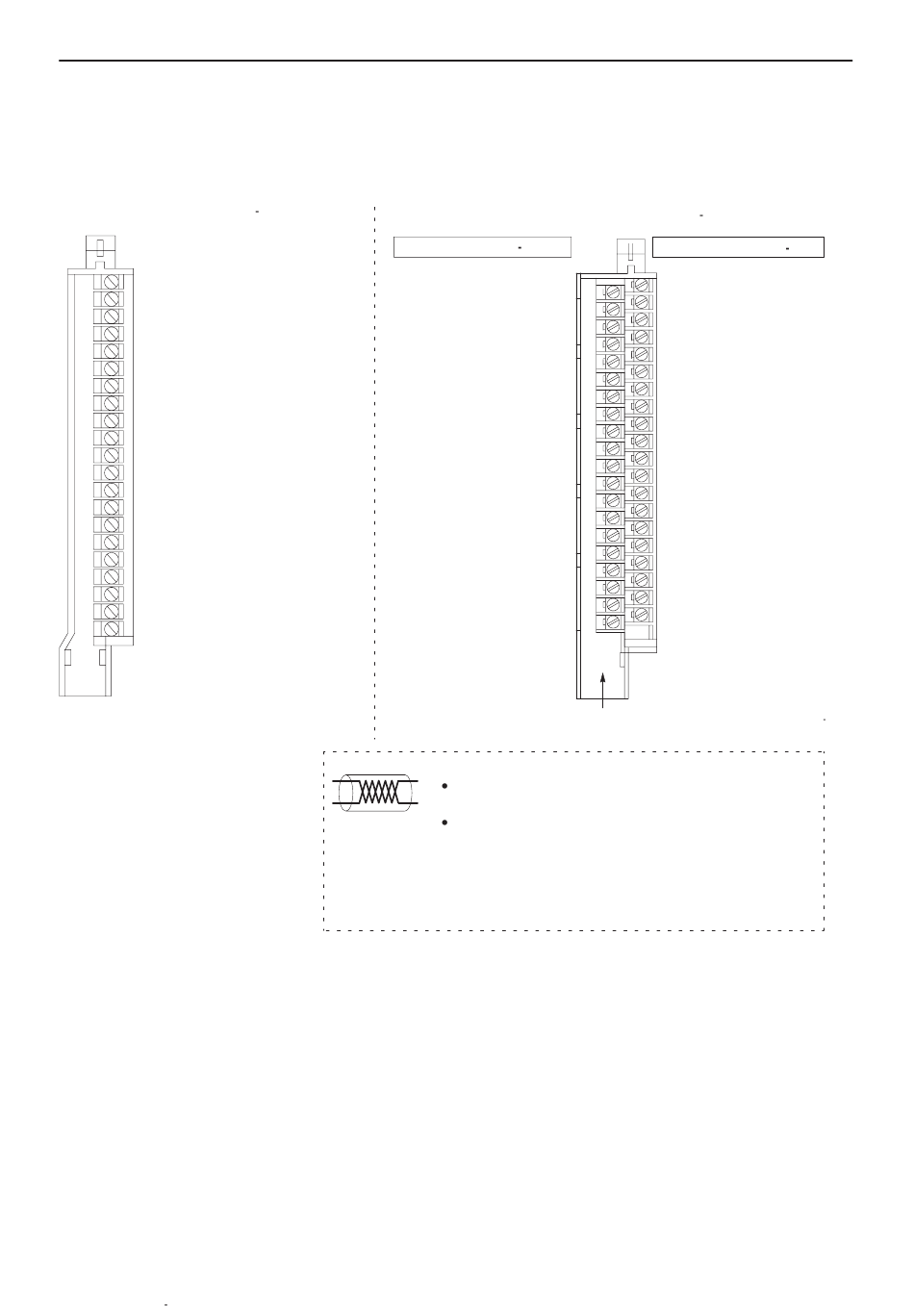

Cómo hacer conexiones al
brazo de cableado nuevo
brazo de cableado VIEJO (1771 WG)
1
2
3
4
5
6
7 (+) Recogida magnética y canal A de blindaje
8 (-) Recogida magnética
9
10
11
12
13 (+) Recogida magnética y canal B de blindaje
14 (-) Recogida magnética
15 Relé de estado sólido de vel. exc., canal A
16
17
18 Relé de estado sólido de vel. exc., canal B
19
20
21 Relé de estado sólido común
18322
Publicación 1771 6.5.99ES - Diciembre de 1995
Conecte sus dispositivos de E/S al brazo de cableado de campo
de 40 terminales (no. de cat. 1771-WN) enviado con el módulo
CFM. Use el ejemplo de cableado de la página C–7 para obtener
ayuda adicional respecto a la conexión de sus dispositivos.
brazo de cableado NUEVO (1771 WN)
Terminales pares 2 40
Entrada F0
Entrada F2
# RET de V CC del cliente
el cableado sigue esta dirección
El cable de sensor debe estar blindado. El blindaje:
debe cubrir la longitud del cable, pero debe estar conectado sólo
al chasis de E/S 1771
se debe extender hasta el punto de terminación
Importante: El blindaje se debe extender hasta el punto de
terminación para exponer el cable bastante para
terminar adecuadamente los conductores interiores.
Use la contracción térmica u otro aislamiento
apropiado donde el cable sale del forro.
Terminales impares 1 39
1
2
3
4
5
6
7
8
9
10
11 F0 RET
12
13
14
15
16
17
18
19
20
21
22
23 F2 RET
24
25
26
27
28
29
30
31
32
33
#1 de V CC del cliente (5 a 40 V)
34
Salida 0
35 Salida 1
36
37
38
39
40
Salidas de velocidad excesiva
activadas dentro de 1 ms del
cálculo de frecuencia.
