Engrasado De Los Cojinetes Del Émbolo Del Actuador - Toro Multi-Pro 5800-D Manual Del Operador

Brazo derecho
1. Engrasador
3. Limpie cualquier exceso de grasa.
4. Repita el procedimiento en cada articulación
de brazo.
Engrasado de los cojinetes
del émbolo del actuador
Intervalo de mantenimiento: Cada 400 horas/Cada
año (lo que ocurra primero)
Tipo de grasa: Grasa de litio Nº 2.
1. Extienda los brazos a la posición de F
2. Retire el pasador de horquilla del pasador de
giro (Figura 65).
3. Levante el brazo, retire el pasador
baje el brazo lentamente al suelo.
4. Inspeccione el pasador y cámbielo si está
dañado.

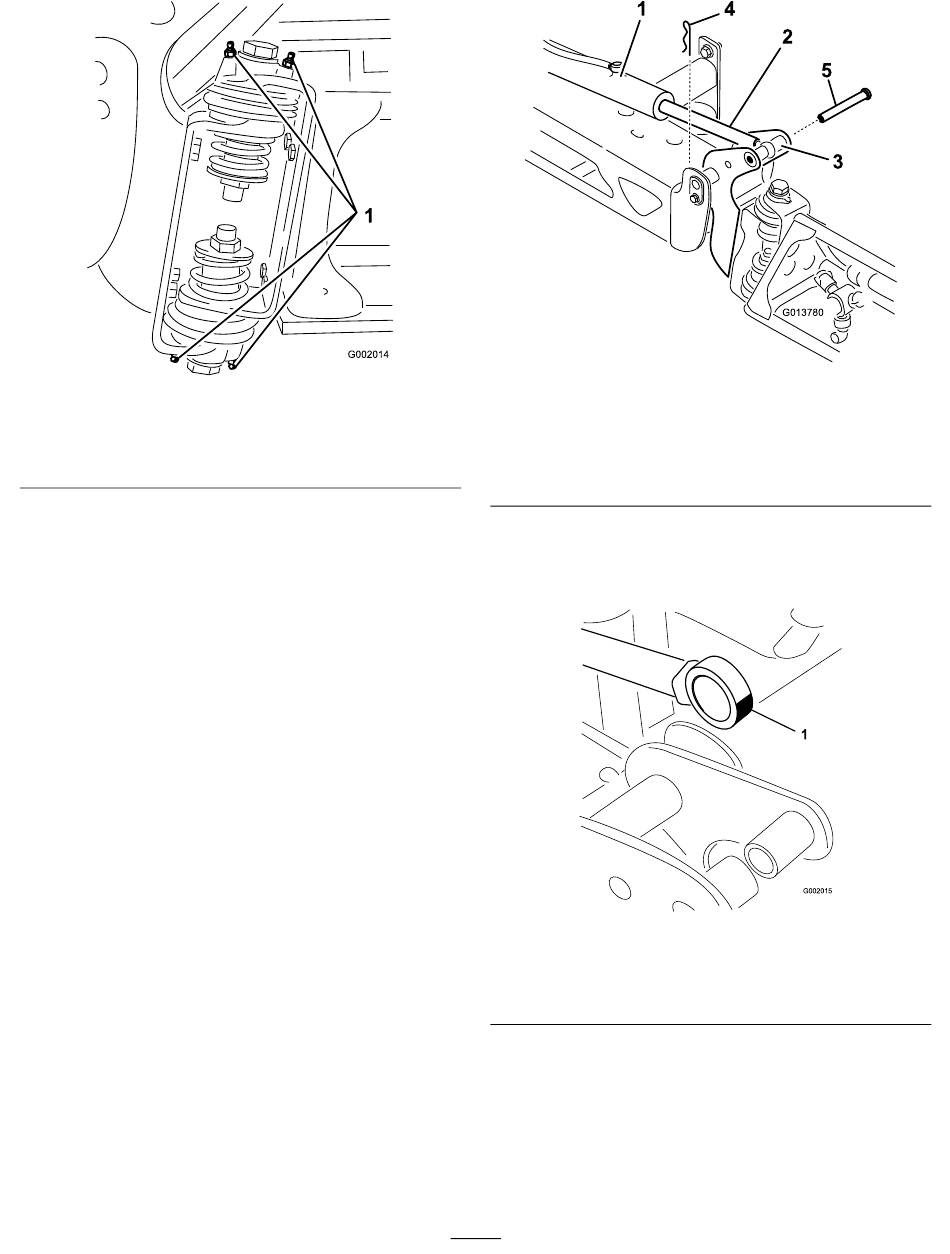

Figura 64
UMIGACIÓN
(Figura
g002014
1. Actuador
2. Émbolo del actuador
3. Alojamiento del pasador
de giro del brazo
5. Manipule el extremo del cojinete del émbolo del
actuador y aplique grasa al cojinete
Nota:
.
65), y
1. Engrase el cojinete
6. Eleve el brazo para alinear el pivote con el
émbolo del actuador.
7. Sujetando el brazo, introduzca el pasador a
través del pivote del brazo y del émbolo del
actuador
56
Figura 65
4. Chaveta
5. Pasador
Limpie cualquier exceso de grasa.
Figura 66
Brazo derecho
(Figura 65).
g013780
(Figura 66).
g002015
