- Página 1 MOM200A/600A Micro-ohmiómetros Manual del usuario Art No. ZP-BB04Q Doc. BB0141KQ V07a 2018...
- Página 3 Los contenidos de este manual son propiedad de Megger Sweden AB. Ninguna parte de este trabajo se puede reproducir o transmitir en ninguna forma o por ningún medio, excepto si es permitido en un acuerdo de licencia por escrito con Megger Sweden AB. Megger Sweden AB ha hecho todos los intentos razonables para asegurar la integridad y precisión de este documento, sin embargo, la información contenida...
- Página 4 ............. 8 Instrucciones de seguridad ........8 Símbolos en el instrumento ........8 3 Panel de control ............10 MOM200A ............. 10 MOM600A ............. 11 4 Instrucciones de operación ............12 Aplicación general ..........12 Instrumento de medición externo ...... 13 Inconvenientes que se pueden presentar ....
- Página 5 BB0141KQ ZP-BB04Q MOM200A/600A...
- Página 6 Descripción de la función Este manual es para los micro-ohmiómetros Conectar el intrumento al objeto que se va a probar. MOM200A y MOM600A. Después de ajustar el intrumento para proveer la El microhmiómetro está diseñado para medir las corriente deseada a través de objeto de prueba ( por resistencias de los contactos de los interruptores, de ejemplo: 100 A) , el voltaje real que cae a través del...
- Página 7 2 SEGURIDAD BB0141KQ ZP-BB04Q MOM200A/600A...
- Página 8 No abra nunca un disyuntor si está conec- del equipo y deben cumplir los requisitos tado a un microhmiómetro. descritos en los estándar IEC 60227 o IEC 60245. Además deben estar certificados La intensidad no deja de fluir hasta MOM200A/600A ZP-BB04Q BB0141KQ...
- Página 9 Avise al servicio técnico autorizado de Programma para cualquier avería. Si fuera necesario devolver el equipo, utilice su embalaje original o uno con la misma resistencia. BB0141KQ ZP-BB04Q MOM200A/600A...

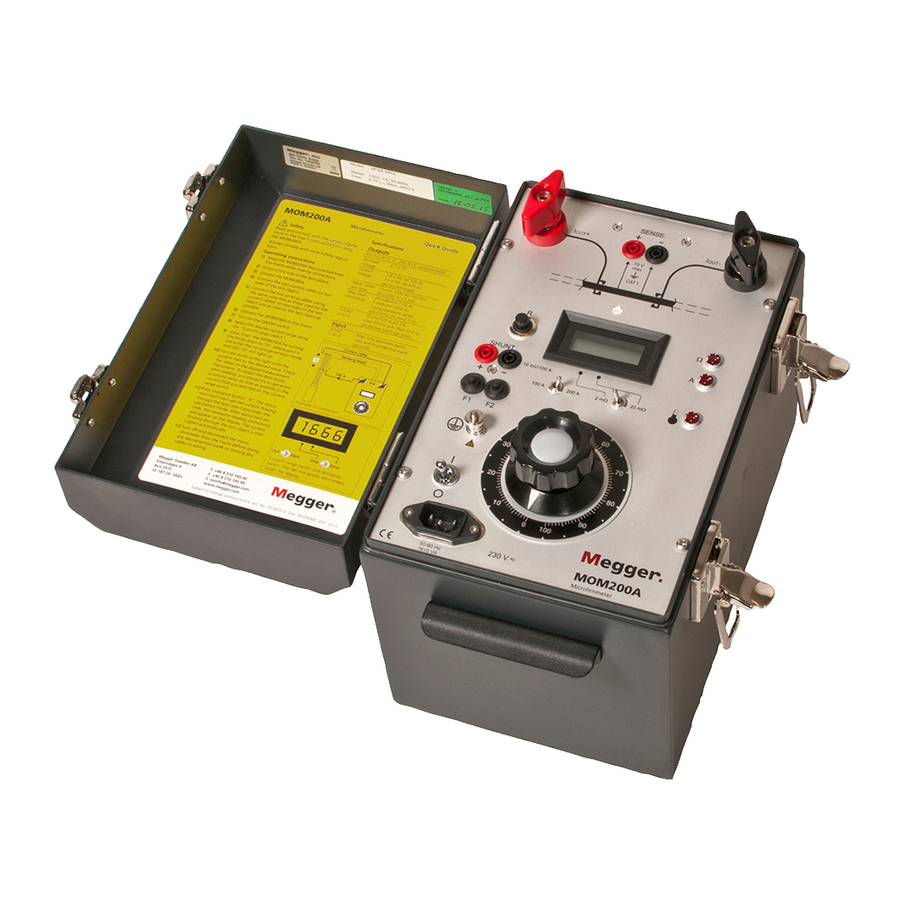

- Página 10 3 PANEl DE CONtROl Panel de control MOM200A 8. Terminal de conexión a tierra 9. Interruptor ON/OFF (Encendido/Cierre) 1. Entrada de corriente positiva 10. Conexión de tensión de alimentación 2. Terminal sensora 11. LED, resistencia 3. Salida de corriente negativa 12.
- Página 11 4. Botón de resistencia 13. Fusible 17 A (MOM600 115 V solamente) 5. Prueba de botones actuales de empuje 14. Interruptor ON/OFF (Encendido/Cierre) 6. Terminal de shunt de corriente 15. Transformador variable 7. Seguro autómatico de alimentación BB0141KQ ZP-BB04Q MOM200A/600A...
- Página 12 Conecte el microhmiómetro al suministro de energía eléctrica. Prender el interruptor ON/OFF. Si se dispara la desconexión térmica (indicado MOM200A: Para seleccionar el rango de por un indicador lumininoso) debe esperar a intensidad, utilice el prueba de interruptor que descienda la temperatura del equipo. La de corriente.
- Página 13 Si se hmios (en MOM600A) o en milliohmios (en dispara nuevamen- MOM200A). El flujo de corriente a través del te, contactarse con el personal del objeto de prueba se interrumpirá automá- service. ticamente, pero la lectura continúa siendo visible en la pantalla.
- Página 14 Encender el interruptor ON/OFF del instru- mento. Importante MOM200A: Para seleccionar el rango de Antes de utilizar el microhmiómetro debe intensidad, utilice el prueba de interruptor leer el presente manual y cumplir las ins- de corriente.
- Página 15 5 EjEMPlOS DE APlICACION Medición de resistencia MOM200A: Para seleccionar el rango de intensidad, utilice el prueba de interruptor de contacto en la barra de corriente. MOM600A: Para seleccionar el rango de colectora intensidad, utilice el prueba de botones ac- tuales de empuje.
- Página 16 (±1 A) al valor deseado (100 A en este caso). Determinar la corriente precisa utili- zando el instrumento de medición digital. Presionar el botón de resistencia R. El instru- mento calculará y presentará una lectura de resistencia incorrecta. MOM200A/600A ZP-BB04Q BB0141KQ...
- Página 17 6 ESPECIFICACIONES BB0141KQ ZP-BB04Q MOM200A/600A...
- Página 18 6 ESPECIFICACIONES Especificaciones MOM200A MOM600A las especificaciones anteriores son para tensiones de entra- las especificaciones anteriores son para tensiones de entra- da nominal a temperatura ambiente de +25° C da nominal a temperatura ambiente de +25° C las especificaciones están sujetas a cambios sin previa las especificaciones están sujetas a cambios sin previa...
- Página 19 (máxima) 100 A DC 8,3 V – – 300 A DC 7,2 V 2,5 min. 15 min. 16 A 600 A DC 5,6 V 15 s 5 min. 32 A BB0141KQ ZP-BB04Q MOM200A/600A...
