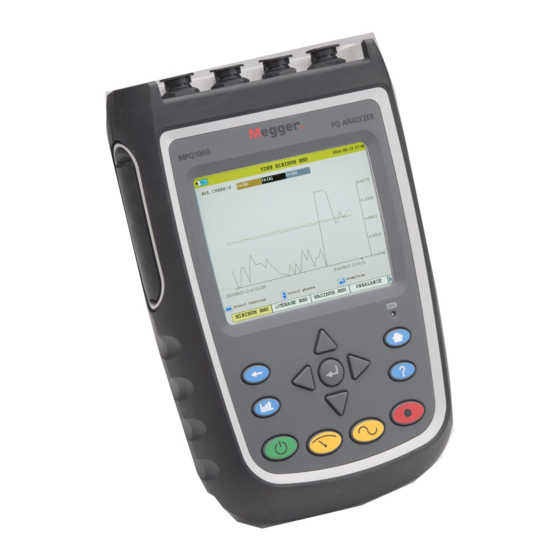

Thank you for your purchase of the Megger MPQ1000 Power Quality analyzer.
This guide provides a step by step procedure for setting up your MPQ Analyzer and installing and configuring
the Megger PQ PC software.
Included Accessories
Qty
1
1
1
1
1
1
1
GETTING STARTED
Part Number
Description
International
90011-992
Power Adapter
Voltage Lead Set: (Includes)
2007-259
5 Voltage Leads, 5 Black Clips, 1 Ground
Cable and one set of color bands markers.
CA-USB
USB Cord
36798
Ethernet Cord
1006-532
USB Stick
90013-439
SD Card (In Analyzer)
2007-626-1
Carry Bag
MPQ1000
1
Part No. 85635 Rev. 1 Dec 2016
Publicidad
Tabla de contenido
Manuales relacionados para Megger MPQ1000
Resumen de contenidos para Megger MPQ1000
- Página 1 MPQ1000 GETTING STARTED Thank you for your purchase of the Megger MPQ1000 Power Quality analyzer. This guide provides a step by step procedure for setting up your MPQ Analyzer and installing and configuring the Megger PQ PC software. Included Accessories...
-
Página 2: Getting Started
MPQ1000 GETTING STARTED Setting up the Analyzer STEP 1 Attach the correct plug to the International Power Adapter. STEP 2 Plug the power adapter into the power jack on the back of the analyzer. Allow the unit to charge for at least 2 hours. - Página 3 MPQ1000 GETTING STARTED Select DATE / TIME Select the desired date and time format. Set the time zone. Set the date and time. Choose if you would like to enable day light savings time. When complete press the BACK button.
- Página 4 Double click on the icon “CD start. Exe”. The main program window will appear. [From this main window you can open the user manual for the MPQ1000 or the user manual for the Megger PC software manual as well as the MPQ2000 data sheet.]...
- Página 5 GETTING STARTED Click the BROWSE button next to each selection to set the file paths. Click OK when done Set the Megger PQ software preferences Click on FILE then on PREFERENCES Click on the DISPLAY button to set the display preferences.
- Página 6 If you will be using the USB cable click on “Use Com Port” If you will be using the Ethernet cable click on “Use Network Communications” NOTE: If using Network Communications refer to the Megger PQ Software manual to setup the IP address in the analyzer. Click OK.
-
Página 7: Prise En Main
MPQ1000 PRISE EN MAIN Nous vous remercions d'avoir acheté l'analyseur de qualité électrique Megger MPQ1000. Ce guide fournit une procédure détaillée pour installer votre analyseur MPQ, mais aussi pour installer et configurer le logiciel informatique PQ de Megger. Accessoires inclus... - Página 8 MPQ1000 PRISE EN MAIN ÉTAPE 1 Fixez la fiche appropriée à l’adaptateur d’alimentation international. ÉTAPE 2 Branchez le câble d'alimentation à la prise d'alimentation située à l’arrière de l'analyseur. Laissez l’appareil charger pendant 2 heures au moins. ÉTAPE 3 Configurer les câbles de tension : les câbles de tension de l'analyseur MPQ2000 sont fournis avec des bandes de couleur servant à...
- Página 9 MPQ1000 PRISE EN MAIN Sélectionnez DATE/HEURE. Sélectionnez le format de date et heure souhaité. Définissez le fuseau horaire. Réglez la date et l’heure. Choisissez si vous souhaitez activer l'heure d'été. Une fois terminé, appuyez sur le bouton RETOUR. Configurer les préférences de l'analyseur Dans le menu RÉGLAGE, sélectionnez PRÉFÉRENCE.
- Página 10 Installation et configuration du logiciel informatique PQ de Megger ÉTAPE 1 Installez le logiciel PQ de Megger sur l'ordinateur : le logiciel PQ de Megger se trouve sur la clé USB fournie avec l'unité. Insérez la clé USB dans l'ordinateur. Attendez que l'écran s'allume.
- Página 11 Cliquez sur le bouton PARCOURIR à côté de chaque sélection pour définir les chemins d'accès aux fichiers. Cliquez sur OK lorsque vous avez terminé. Définir les préférences du logiciel PQ de Megger Cliquez sur FICHIER, puis sur PRÉFÉRENCES. Cliquez sur le bouton AFFICHER pour définir les préférences d'affichage.
- Página 12 Si vous utilisez le câble Ethernet, cliquez sur « Utiliser les communications réseau ». REMARQUE : si vous utilisez les communications réseau, reportez- vous au manuel du logiciel PQ de Megger pour configurer l'adresse IP de l'analyseur. Cliquez sur OUI lorsque vous avez terminé.
-
Página 13: Erste Schritte
MPQ1000 ERSTE SCHRITTE Danke für Ihren Kauf des Megger MPQ1000 Netzqualitäts-Analysegerätes. Dieser Leitfaden bietet einen schrittweisen Vorgang für das Setup des MPQ Analysegerätes sowie für die Installation und Konfiguration der Megger PQ PC-Software. Mitgeliefertes Zubehörs Part Number Description Image Internationaler... - Página 14 MPQ1000 ERSTE SCHRITTE Setup des Analysegerätes SCHRITT 1 Schließen Sie den richtigen Stecker an den internationalen Netzadapter an. SCHRITT 2 Schließen Sie den Netzadapter an eine Netzsteckdose an der Rückseite des Analysegerätes an. Lassen Sie das Gerät zumindest 2 Stunden lang aufladen.
- Página 15 MPQ1000 ERSTE SCHRITTE Wählen Sie SETUP Wählen Sie DATUM/ZEIT Wählen Sie das gewünschte Format für Datum und Zeit Stellen Sie die Zeitzone ein Stellen Sie Datum und Zeit ein Wählen Sie, ob Sie die Sommerzeit-Umstellung aktivieren möchten Drücken Sid die Taste ZURÜCK, wenn Sie damit fertig sind.
- Página 16 [Von diesem Hauptfenster können Sie das Benutzerhandbuch für das MPQ2000 oder das Benutzerhandbuch für die Megger PC-Software sowie das MPQ2000 Datenblatt öffnen.] Klicken Sie auf die Taste Megger Software-Installation und befolgen Sie die Anleitungen zur Installation der Megger PQ-Software. SCHRITT 2 Konfiguration der Megger PQ-Software Wählen Sie das Modell des MPQ-Analysegerätes...
- Página 17 MPQ1000 ERSTE SCHRITTE Legen Sie die Standardpfade für die Datei der aufgezeichneten Daten, die Setup-Dateien und Datenanalysevorlagen an. Klicken Sie KONFIG, dann DATEIVERZEICHNISSE... Klicken Sie die Taste (DURCHSUCHEN) nach jeder Auswahl, um den Dateipfad anzulegen. Klicken Sie dann OK. Megger PQ-Software-Einstellungen Klicken Sie DATEI und dann PRÄFERENZEN...
- Página 18 Wenn Sie das Ethernet-Kabel verwenden werden, klicken Sie „Benutzen Sie Netzwerkanbindungen“ HINWEIS: Wenn Sie Netzwerk-Kommunikation verwenden, beachten Sie das Megger PQ-Software Handbuch zum Einrichten der IP- Adresse im Analysegerät. Klicken Sie dann OK. FERTIG Part No. 85635 Rev. 1 Dec 2016...
-
Página 19: Antes De Empezar
MPQ1000 ANTES DE EMPEZAR Gracias por su compra del analizador de Calidad de Energía MPQ1000 de Megger. Esta Guía presenta un procedimiento paso por paso para la configuración de su Analizador MPQ y la instalación y la configuración del software PQ para PC de Megger. -
Página 20: Cómo Configurar El Analizador
MPQ1000 ANTES DE EMPEZAR Cómo configurar el Analizador PASO 1 Conecte el enchufe correcto en el adaptador de corriente internacional PASO 2 Conecte el en la salida ubicada en la parte posterior adaptador de corriente del analizador. Deje que la unidad se cargue durante al menos 2 horas. - Página 21 MPQ1000 ANTES DE EMPEZAR Seleccione FECHA / HORA Seleccione el formato de fecha y hora que se desee. Seleccione la zona horaria. Ingrese la fecha y la hora. Elija si desea habilitar el horario de ahorro de luz diurna. Una vez finalizado, presione el botón ATRÁS.
-
Página 22: Cómo Instalar Y Configurar El Software Pq Para Pc De Megger
Cómo instalar y configurar el software PQ para PC de Megger PASO 1 Instale el software PQ de Megger en la PC: el software PQ de Megger para PC está ubicado en la memoria USB que viene con la unidad. - Página 23 Para fijar las rutas de los archivos, haga clic en el botón EXAMINAR ubicado junto a cada opción. Una vez finalizado, haga clic en OK. Configurar las preferencias del software PQ de Megger Haga clic en ARCHIVO y luego en PREFERENCIAS Para configurar las preferencias de pantalla, haga clic en el botón MOSTRAR.
-
Página 24: Configurar Las Comunicaciones
Si va a utilizar el cable Ethernet, haga clic en “Usar Comunicación por medio de la Red” NOTA: Si utiliza la Comunicación de Red, para configurar la dirección IP en el analizador consulte el manual del software PQ de Megger. Haga clic en OK. TERMINADO...
