Refrigerator
BOTTOM MOUNTED FREEZER SERIES
USER MANUAL
MDRB380FGE
SERIES
Warning notices: Before using this product, please read this manual carefully and keep it for future reference.
The design and specifications are subject to change without prior notice for product improvement.
Consult with your dealer or manufacturer for details.
The diagram above is just for reference. Please take the appearance of the actual product as the standard.
Publicidad
Manuales relacionados para Midea MDRB380FGE Serie
Resumen de contenidos para Midea MDRB380FGE Serie
- Página 1 Refrigerator BOTTOM MOUNTED FREEZER SERIES USER MANUAL MDRB380FGE SERIES Warning notices: Before using this product, please read this manual carefully and keep it for future reference. The design and specifications are subject to change without prior notice for product improvement. Consult with your dealer or manufacturer for details.
- Página 2 GRACIAS POR SU CARTA ¡Gracias por elegir Midea! Antes de usar su nuevo producto Midea, lea detenidamente este manual para asegurarse de que sabe cómo operar las características y funciones que su nuevo aparato ofrece de forma segura. CONTENIDO GRACIAS POR SU CARTA...
- Página 3 ESPECIFICACIONES Modelo del producto MDRB380FGE SERIES Volumen del compartimento de almacenamiento 199L de alimentos frescos Volumen de almacenamiento de alimentos congelados Tipo de descongelación Descongelación automática Tiempo de aumento de temperatura Capacidad de congelación 3.5kg/24h Tensión nominal 220-240V~ Corriente nominal 0.6A Dimensiones generales (A x A x D) 1800x545x625mm...

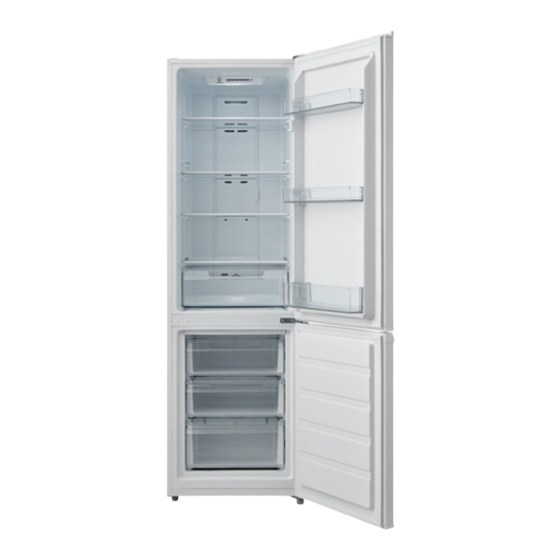

- Página 4 VISTA GENERAL DEL PRODUCTO Nombres de los componentes Iluminación LED Cajón Repisa Bandeja de la puerta Cajón para frutas y verduras Dispensador de agua (opcional) ATENCIÓN La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá...
- Página 5 INSTALACIÓN DEL PRODUCTO Instrucciones de instalación Para aparatos frigoríficos con clase climática • Dependiendo de la clase climática, este aparato de refrigeración está diseñado para usarse dentro de los rangos de temperatura ambiente especificados en la siguiente tabla. • La clase climática se puede encontrar en la placa de características. El producto podría no funcionar adecuadamente a temperaturas que no estén comprendidas en el rango especificado.
- Página 6 Diagrama de requerimientos de espacio (cuando la puerta esté abierta y cuando la puerta esté cerrada) 135 ° Anchura con las Profundidad Anchura Altura general Profundidad puertas abiertas con las puertas 3.40 m abiertas 3.40 m 1800 1070 Aviso: Todas las dimensiones son en milímetros...
- Página 7 Nivelado de los píes Para evitar vibraciones, se debe nivelar la unidad. Si es necesario, ajuste los tornillos de nivelación para compensar el suelo irregular. La parte delantera debe ser ligeramente más alta que la trasera para ayudar al cierre de la puerta. Los tornillos de nivelación pueden girarse con facilidad inclinando ligeramente el armario.
- Página 8 Cambio de puerta de derecha a izquierda (opcional) Basándose en la ubicación donde piense usar el frigorífico, puede que encuentre más práctico invertir la posición de la puerta. PRECAUCIÓN PRECAUCIÓN: Para evitar lesiones a usted mismo y su propiedad, recomendamos que alguien le ayude durante el proceso de inversión de puertas. Preparación para invertir la posición de la puerta Necesitará: un destornillador estándar, un destornillador de cabeza Phillips y la llave Allen que se adjunta.
- Página 9 3. Retire la puerta de la cámara de congelación y el quicio medio (use una llave Allen para retirar el tornillo del quicio medio) y el tapón del agujero del otro lado. 4. Retire la puerta de la cámara de congelación; desmonte el quicio inferior, los tapones del agujero, los pies de nivelación;...
- Página 10 8. Coloque la puerta de la cámara de refrigeración en el quicio situado en medio e instale el quicio superior y la cubierta del quicio. Se debe confirmar lo siguiente antes de instalar la cubierta del quicio superior. Los tornillos que sujetan el quicio deben presionarse con fuerza contra la superficie del quicio para asegurarse de que el tornillo no se desvía.
- Página 11 Cambio de lámparas • Cualquier sustitución o mantenimiento de las bombillas LED está previsto que lo realice el fabricante, su agente de mantenimiento o una persona con una cualificación similar. Este producto contiene un fuente de iluminación con una clasificación de eficiencia energética <F>. Paso 1.
- Página 12 INSTRUCCIONES DE FUNCIONAMIENTO Panel de control ATENCIÓN La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real dependerá del producto físico o declaración por parte del distribuidor. Teclas Botón de alarma / apagado / encendido Pantalla configuración de temperatura 1 configuración de temperatura 2 configuración de temperatura 3...
- Página 13 Instrucciones de funcionamiento Configuración de funcionamiento • Se cambiará la configuración de temperatura cada vez que pulse la tecla SET. Posteriormente el frigorífico funcionará bajo el nuevo valor de configuración después de 15 segundos. Configuración 1 Configuración 2 Configuración 3 Configuración 4 Configuración 5 Configuración 6...
- Página 14 Código de error • Las siguientes advertencias que aparecen en la pantalla indican los fallos correspondientes del frigorífico. • Aunque el frigorífico puede todavía disponer de la función de refrigeración y congelación con los siguientes fallos, el usuario debe ponerse en contacto con un especialista en mantenimiento para el mantenimiento para asegurar el uso normal del frigorífico.
- Página 15 Temperatura TIPO de Pedido objetivo de Alimentos adecuados compartimentos almacenamiento [°C] Huevos, alimentos cocinados, alimentos envasados, frutas y Frigorífico +2 ~ +8 verduras, productos lácteos, pasteles, bebidas y otros alimentos no aptos para su congelación. productos de pesca y productos cárnicos (recomendado durante 3 meses;...
- Página 16 LIMPIEZA Y MANTENIMIENTO Limpieza general • El polvo detrás del refrigerador y del suelo debe limpiarse rápidamente para mejorar el efecto de refrigeración y el ahorro energético. • Compruebe regularmente la cesta de la puerta para asegurarse de que no haya residuos.
- Página 17 Limpieza de la bandeja de la puerta • Según la flecha de dirección de la figura que aparece debajo, use ambas manos para apretar la bandeja, empujarla hacia arriba y después puede extraerla. • Tras lavar la bandeja que se ha extraído, puede ajustar su altura de instalación conforme a sus exigencias.
- Página 18 PROBLEMAS Y SOLUCIONES El usuario puede ocuparse de los siguientes problemas simples. Llame al servicio posventa si no se solucionan los problemas. Problema Posible motivo • Compruebe si el aparato está conectado a la alimentación I si el enchufe tiene bien los contactos. Fallo en el •...
- Página 19 Problema Posible motivo • Retire materiales extraños del sello de la puerta El sello de la puerta • Caliente el sello de la puerta y después refrigérelo para no está estanco restaurarlo (o sóplelo con un secador eléctrico o use una toalla caliente para calentarlo) •...
- Página 20 APÉNDICE Especial para el nuevo estándar europeo Las piezas pedidas que se incluyen en la siguiente tabla se pueden adquirir en la red de proveedores de servicios. Pieza pedida Proporcionada por Tiempo mínimo hasta el suministro Termostatos Personal profesional de Al menos 7 años después de que se haya mantenimiento lanzado al mercado el último modelo...
- Página 21 Zona más fría del frigorífico OPCIONAL: Indicador OK de temperatura • El indicador OK de temperatura puede usarse para determinar temperaturas inferiores a +4°C. Gradualmente, reduzca la temperatura si el signo no indica "OK". • Para garantizar la temperatura de esta zona, no cambie el estante de posición. En frigoríficos de aire forzado, (equipados con un ventilador o modelos No Frost), el símbolo de la zona más fría no se representa porque la temperatura en el interior es homogénea.
