Página 2
Se garantiza que el Fluke 1537 no tendrá defectos en los materiales ni en la mano de obra durante 3 años a partir de la fecha de adquisición. Se garantiza que el Fluke 1535 no tendrá defectos en los materiales ni en la mano de obra durante un año a partir de la fecha de adquisición.
Página 3
Tabla de contenido Introducción....................1 Contactar con Fluke ..................2 Información de seguridad................2 Desembalaje del Comprobador ..............2 El Comprobador .....................3 Botones pulsadores ................3 Encendido/apagado del Comprobador ........... 5 Pantalla ....................6 Uso del terminal protector ............... 7 Configuración de la prueba de aislamiento ............ 9 Selección de una tensión de prueba predefinida ........
Página 4
Introducción Los Comprobadores de aislamiento Fluke 1535/1537/1537-II (el Comprobador o el Producto) son comprobadores de aislamiento de alta tensión que permiten validar circuitos generales, como conmutadores, motores y cables. Funciones del Comprobador: • Pantalla grande de cristal líquido (LCD) •...
Página 5
Para registrar su Producto o ver, imprimir o descargar el último manual u hoja adjunta del manual, visite nuestro sitio web. Para ponerse en contacto con Fluke, llame al servicio técnico de China al +86-400-810-3435. +1-425-446-5500 fluke-info@fluke.com...
Página 6

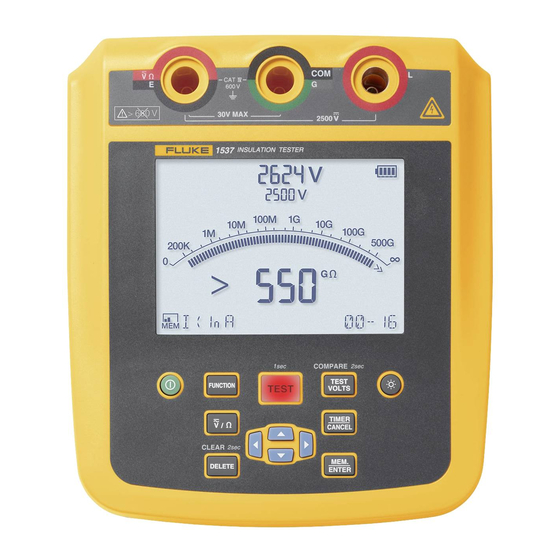

Comprobador de aislamiento El Comprobador El Comprobador En la Tabla 1 se muestra la ubicación de las funciones del Comprobador. Tabla 1. Funciones 30V MAX Elemento Descripción Puerto USB (solamente 1537/1537-II) Terminales de entrada Botones pulsadores...
Página 7
1535/1537/1537-II Manual del usuario Botones pulsadores En la Tabla 2 se muestra la ubicación de cada botón pulsador y se describen sus funciones. Tabla 2. Botones pulsadores Modelo Elemento Descripción 1537/ 1535 1537-II Encendido/apagado ● ● Selección de DAR/PI/DAR + PI ●...
Página 8
Comprobador de aislamiento El Comprobador Utilice también para acceder a estos elementos de menú: • Ajuste de tensión en 100 V para cada paso • Límite de tiempo xx-xx • T - 0 a 99 minutos T1, T2, T3 - T1 < T2 < T3 T1 >...
Página 9
1535/1537/1537-II Manual del usuario Pantalla En la Tabla 3 se muestra la ubicación de cada característica de la pantalla. XW Advertencia Para evitar posibles descargas eléctricas, incendios o lesiones personales: • Antes y después de efectuar comprobaciones, efectúe una prueba de tensión para confirmar que el Comprobador no indica la...
Página 10
Comprobador de aislamiento El Comprobador Tabla 3. Funciones de la pantalla (continuación) Elemento Descripción Tensión de prueba de aislamiento Descargando Existe una posible tensión peligrosa en los terminales de prueba (L a E y V a COM) Estado de la batería Eliminar/Eliminar todo Guardar Pantalla del gráfico de barras de la resistencia de aislamiento...
Página 11
1535/1537/1537-II Manual del usuario En la Figura 1 se muestra cómo medir la resistencia desde uno de los conductores hasta el blindaje exterior. En este caso, hay una corriente de fuga a lo largo de la superficie del aislamiento interior cerca del extremo del cable. Esta fuga se suma a la corriente que detecta el terminal negativo y provoca que el Comprobador lea una resistencia más baja de la que debería.
Página 12
Comprobador de aislamiento Configuración de la prueba de aislamiento En la Figura 3 se muestra cómo optimizar la configuración de la medición. Conecte el terminal protector al cable no utilizado y acóplelo al aislamiento interior. De esta forma, se garantiza que el Comprobador medirá las fugas entre el conductor seleccionado y el blindaje exterior eliminando la trayectoria de fugas entre los conductores.
Página 13
1535/1537/1537-II Manual del usuario 4. Pulse para aumentar y disminuir la tensión en incrementos de 100 V hasta que se muestre el nivel de tensión correcto. Nota La tensión de prueba puede ser hasta un 10 % superior que la tensión de prueba que seleccione.
Página 14
Comprobador de aislamiento Configuración de la prueba de aislamiento Índice de polarización (PI) Como parte de la prueba de aislamiento, el Comprobador mide y memoriza el índice de polarización (PI), si procede. Una comprobación del índice de polarización tarda en realizarse 10 minutos. Por lo tanto, el Comprobador comenzará...
Página 15
1535/1537/1537-II Manual del usuario Descarga dieléctrica (solamente 1537/1537-II) La prueba de descarga dieléctrica (DD), también conocida como prueba de corriente de reabsorción, es una medición de la corriente durante la descarga dieléctrica del equipo que se está probando. El principio de medición es el siguiente: 1.
Página 16
Comprobador de aislamiento Configuración de la prueba de aislamiento Índice de absorción dieléctrica Si procede, como parte de la prueba de aislamiento, el Comprobador almacena la relación de absorción dieléctrica (DAR) con la medición. Una prueba de DAR tiene una duración de 1 minuto y se mide y almacena como datos no válidos para todas las pruebas de aislamiento inferiores a 1 minuto.
Página 17
1535/1537/1537-II Manual del usuario Conexiones del circuito de prueba XW Advertencia Para evitar posibles lesiones o descargas eléctricas: • Desconecte la corriente y descargue todos los capacitores de alta tensión antes de medir la resistencia. • Conecte el cable de prueba de conexión a tierra (E) antes que el cable de prueba con corriente (L) y retire este último antes que el...
Página 18
Comprobador de aislamiento Antes de una prueba de aislamiento Nota El Comprobador no tiene una exactitud especificada inferior a 200 kΩ. Cuando se efectúa una prueba inferior a 200 kΩ o con los cables puenteados, el Comprobador puede mostrar una lectura. Esto es normal para la configuración de circuitos de entrada de este Comprobador.
Página 19
1535/1537/1537-II Manual del usuario Prueba de aislamiento XW Advertencia Para evitar posibles descargas eléctricas o lesiones personales: • Tenga en cuenta que la medición de la resistencia del aislamiento requiere la aplicación de tensiones potencialmente peligrosas al circuito de corriente. Este proceso puede incluir dejar expuestas superficies metálicas.
Página 20
Comprobador de aislamiento Prueba de aislamiento XW Advertencia Para evitar posibles lesiones o descargas eléctricas: • Antes y después de efectuar comprobaciones, efectúe una prueba de tensión para confirmar que el Comprobador no indica la presencia de tensiones peligrosas. Consulte la Tabla •...
Página 21
1535/1537/1537-II Manual del usuario Ante cualquiera de las siguientes condiciones, se detendrá la prueba de aislamiento: • El usuario detiene la prueba (se pulsa • Se ha completado el límite de tiempo (solamente 1537/1537-II) • Interferencia en el circuito de comprobación •...
Página 22
Comprobador de aislamiento Prueba de aislamiento Almacenar los resultados de la prueba (solamente 1537/1537-II) Una vez efectuada la prueba de aislamiento, el Comprobador muestra un mensaje para guardar los resultados. La memoria del Comprobador permite guardar los resultados de hasta 99 pruebas de aislamiento. Para memorizar los resultados de una comprobación de aislamiento, haga lo siguiente: 1.
Página 23
1535/1537/1537-II Manual del usuario Para ver los datos de prueba almacenados: 1. Con el Comprobador encendido, pulse para acceder a los registros guardados. 2. Pulse para seleccionar Record (Registro). 3. Pulse para ver los detalles del registro. Nota Cuando hay tensión en los terminales, dicha tensión siempre se muestra en la parte central superior de la pantalla, independientemente de si la tensión procede del Comprobador o del circuito de corriente...
Página 24
Comprobador de aislamiento Prueba de aislamiento Eliminar los resultados de las pruebas guardadas en la memoria (solamente 1537/1537-II) Puede eliminar un resultado de prueba seleccionado o eliminar todos los resultados de prueba guardados. Para eliminar un resultado de la prueba, efectúe las siguientes acciones: 1.
Página 25
1535/1537/1537-II Manual del usuario V CA/V CC/Resistencia (solamente 1537/1537-II) El 1537/1537-II incluye funciones de medición de resistencia y V CA/V CC. Para realizar una prueba de V CA/V CC o de resistencia, consulte la Figura 1. Encienda el Comprobador. 2. Pulse para seleccionar la función V CA/V CC o de resistencia.
Página 26
Comprobador de aislamiento V CA/V CC/Resistencia (solamente 1537/1537-II) Figura 9. V CA/V CC/Resistencia 1x = V ac 2x = V dc Ω 3x = K 30V MAX Ω V ac V dc...
Página 27
Comprobador 1537/1537-II a través del puerto USB; consulte la Figura Para poder descargar los datos de prueba guardados del Comprobador, debe descargar el software correspondiente del sitio web de Fluke en su PC. Una vez finalizada la descarga, siga las indicaciones del software para instalarlo. •...
Página 28
Comprobador de aislamiento Mantenimiento Mantenimiento En el interior del Comprobador no hay piezas que el usuario pueda reemplazar. XW Advertencia Para evitar posibles descargas eléctricas o lesiones personales: • No intente realizar ninguna tarea de reparación o mantenimiento en el Producto que no venga descrita en este manual.
Página 29
1535/1537/1537-II Manual del usuario Figura 11. Sustitución de las pilas 8 AA Eliminación del producto Deseche el producto de forma profesional y respetuosa con el medioambiente: • Elimine los datos personales del producto antes de desecharlo. • Retire las pilas que no estén integradas en el sistema eléctrico antes de desecharlo y elimínelas por separado.
Página 30
Comprobador de aislamiento Mantenimiento Tabla 8. Piezas de repuesto Elemento Descripción N.º de pieza Comprobador de aislamiento: 1535/CN 4877761 Comprobador de aislamiento: 1537/CN 4877777 Comprobador de aislamiento: 1537-II/CN 5575480 Comprobador de aislamiento: 1535/APAC 5304189 Comprobador de aislamiento: 1537/APAC 5304192 Comprobador de aislamiento: 1535...
Página 31
2,5 MΩ 1300 Especificaciones generales Para obtener una lista de las especificaciones del 1535/1537, consulte la Información de seguridad del Comprobador de aislamiento 1535/1537. Especificaciones eléctricas La exactitud del Comprobador se ha especificado para 1 año una vez calibrado a temperaturas de trabajo de entre 10 °C y 30 °C.
Página 32
Comprobador de aislamiento Especificaciones eléctricas Tabla 11. Medición de la resistencia del aislamiento (cont.) Tensión de prueba Rango Resolución Exactitud <200 kΩ sin especificar sin especificar 200 kΩ a 500 kΩ 1 kΩ 0,50 MΩ a 5,00 MΩ 0,01 MΩ 5,0 MΩ...
Página 33
1535/1537/1537-II Manual del usuario Tabla 11. Medición de la resistencia del aislamiento (cont.) Tensión de prueba Rango Resolución Exactitud <200 kΩ sin especificar sin especificar 200 kΩ a 500 kΩ 1 kΩ 0,50 MΩ a 5,00 MΩ 0,01 MΩ 5,0 MΩ a 50,0 MΩ...
Página 34
Comprobador de aislamiento Especificaciones eléctricas Tabla 12. Medición de V CA/V CC/Resistencia (solamente 1537/1537-II) Exactitud Función Rango Resolución ±(% lectura + dígitos) ±(2 % +10) V CA 0 V a 600,0 V 0,1 V (45 Hz a 500 Hz) V cc 0 V a 600,0 V 0,1 V ±(2 % +10)
Página 35
1535/1537/1537-II Manual del usuario Principio de medición y resistencia El Comprobador utiliza estas fórmulas para medir los parámetros de aislamiento y mostrar los resultados: Ley de Ohm Capacitancia (Carga) PI = (Índice de polarización) [CN] (Índice de absorción dieléctrica) ×...
