MANUTENZIONE DELLE GONNE LATERALI (SISTEMA A DISCO)
I fl ap laterali servono per incanalare l'acqua di rifi uto verso il tergitore del dispositivo di prelievo, contribuendo a mantenere l'acqua all'interno del percorso di
pulizia della macchina. Nelle normali condizioni d'uso, i fl ap del tergitore con il passare del tempo si usurano. L'operatore noterà allora una piccola quantità
d'acqua fuoriuscire da sotto i fl ap laterali. L'altezza dei fl ap può essere regolata agevolmente, abbassandoli in modo che essi raccolgano l'acqua completa-
mente.
Per invertire o sostituire il/i fl ap laterale/i del sistema di pulizia:
1 Vedi Figura 4. Allentare le (2) manopole di ritenzione dei fl ap laterali (A) (2 per lato) e tirare i gruppi fl ap (B) fi no ad estrarli dalla piastra delle spazzole.
2 Rimuovere tutti i dispositivi che fi ssano i fl ap (lunghi e corti) e i dispositivi di ritenzione all'alloggiamento dei fl ap.
3 Ciascuna lama dispone di 4 bordi funzionali. Reinstallare i fl ap nell'alloggiamento deli fl ap in modo che un bordo pulito e privo di danni sia diretto verso le spazzole
pulenti. Se i fl ap risultano piegati, strappati o usurati in misura tale da non potere più essere regolati, sostituire l'intera serie di fl ap.
4 Reinstallare sulla macchina i gruppi di alloggiamento deli fl ap, e regolare i fl ap in modo che essi presentino un contatto adeguato con il pavimento quando la piastra
delle spazzole viene disposta nella posizione di pulizia.
REGOLAZIONE IN ALTEZZA DELLE GONNE LATERALI (SISTEMA A DISCO)
1 I perni fi lettati delle manopole di ritenzione dell'alloggiamento deli fl ap laterali sono dotati di collari di regolazione di livellamento (C), che devono essere sollevati o ab-
bassati per compensare l'usura dei fl ap.
2 Per effettuare la regolazione, rimuovere i gruppi fl ap (B) dalla piastra delle spazzole (D) per accedere ai collari di regolazione (C). Suggerimento per la regolazione:
le manopole di ritenzione deli fl ap (A) possono essere allentate senza rimuovere i fl ap e i collari di regolazione (C) possono essere fatti ruotare passando sotto
l'alloggiamento deli fl ap.
3 Ruotare i collari di regolazione (C) (verso l'alto o verso il basso) fi no a quando i fl ap si piegano a suffi cienza per trattenere tutta l'acqua di sfogo all'interno deli fl ap
durante le operazioni di pulizia. Nota: Effettuare piccole regolazioni fi no ad ottenere una buona rimozione da parte dei fl ap. Non abbassare troppo i fl ap, per evitare che
essi si pieghino eccessivamente, usurandosi inutilmente.

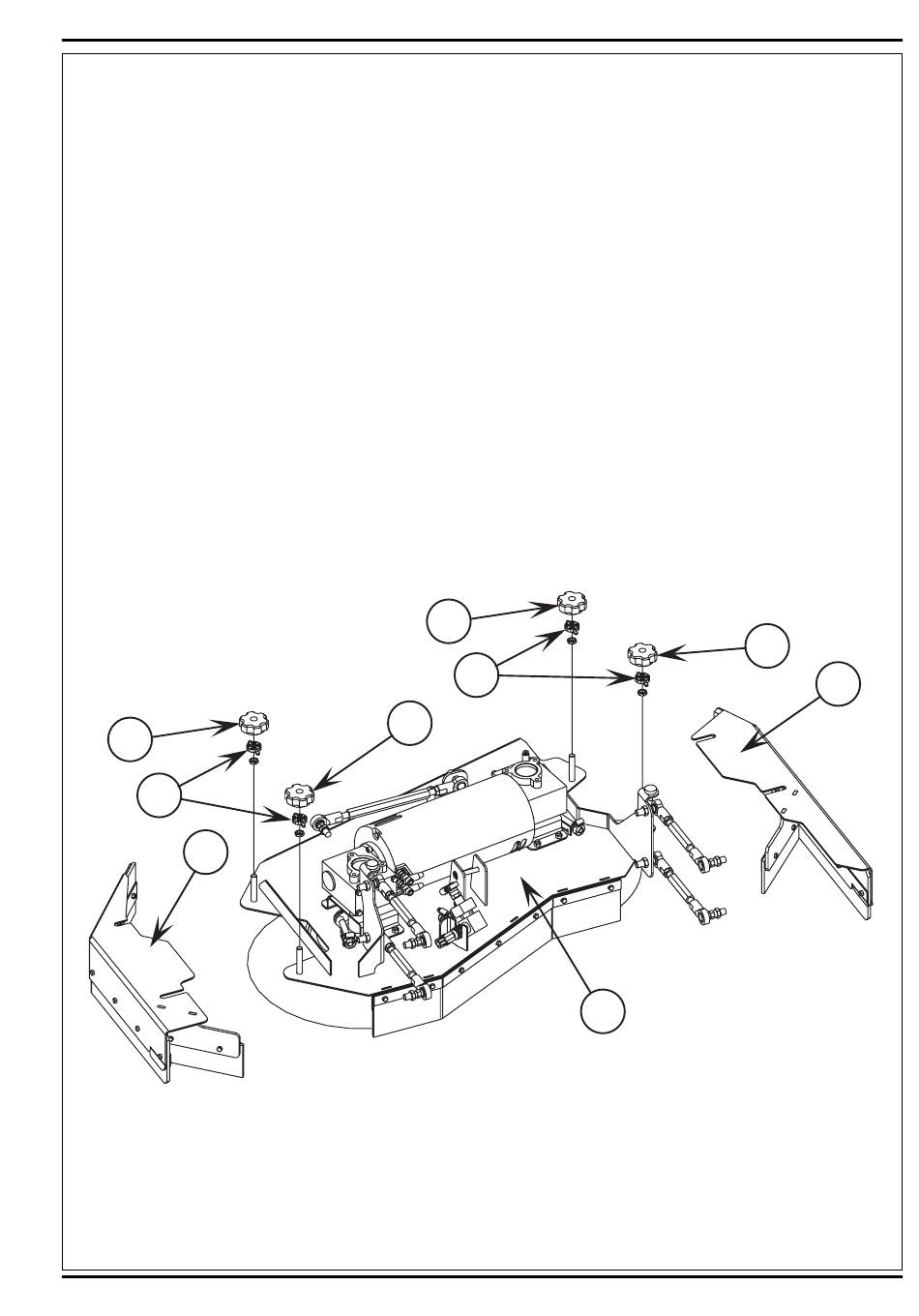

FIGURA 4
A
C
B
A
A
FORM NO. 56041499 - Hydro-Retriever
C
D
3800, 2042 / BR 1100, 1100C, 1100C-XL - C-15
™
ITALIANO / C-15
