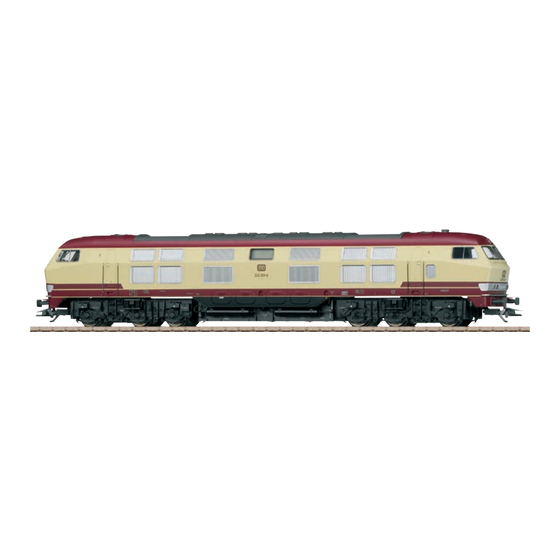

- Página 1 Modell der schweren Diesellokomotive BR 232 25322...
- Página 3 Inhaltsverzeichnis Seite Sommaire Page Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Multiprotokollbetrieb Mode multiprotocole Schaltbare Funktionen Fonctions commutables Parameter/Register Paramètre/Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents Page Inhoudsopgave Pagina...
- Página 4 Sicherheitshinweise • Der volle Funktionsumfang ist nur unter DCC und unter mfx verfügbar. • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Eingebaute, fahrtrichtungsabhängige Stirnbeleuchtung. tem eingesetzt werden. Im Digitalbetrieb schaltbar. • Analog max. 15 Volt =, digital max. 22 Volt ~. ®...
- Página 5 Das Digital-Protokoll mit den meisten Möglichkeiten ist das mfx-Protokoll höchstwertige Digital-Protokoll. Die Reihenfolge der Digital- Adressierung Protokolle ist in der Wertung fallend: • Keine Adresse erforderlich, jeder Decoder erhält eine Priorität 1: mfx einmalige und eindeutige Kennung (UID). Priorität 2: DCC •...
- Página 6 Es wird empfohlen, die Programmierungen grundsätzlich auf DCC-Protokoll dem Programmiergleis vorzunehmen. Adressierung Logische Funktionen • Mögliche Adressen: Kurze, lange und Traktionsadresse • Adressbereich: Anfahr-/Bremsverzögerung 1 – 127 (kurze Adresse, Traktionsadresse) • Die Beschleunigungs- und Bremszeit können getrennt 1 – 10239 (lange Adresse) von einander eingestellt werden.
- Página 7 Schaltbare Funktionen Schaltbare Funktionen Spitzensignal / Schlusslicht rot Geräusch: Schaffnerpfiff Maschinenraumbeleuchtung Spitzensignal Führerstand 2 aus Betriebsgeräusch + Lüfter drehen Spitzensignal Führerstand 1 aus Geräusch: Signalhorn Rangiergang ABV, aus Rangiergang + Rangierlicht doppel A Geräusch: Bremsenquietschen aus Geräusch: Bahnhofsansage Führerstandsbeleuchtung 1 Geräusch: Kompressor Geräusch: Signalhorn kurz Geräusch: Führerstandstüre auf...
- Página 8 Bedeutung Wert DCC ab Werk Adresse 1 - 127 PoM Minimalgeschwindigkeit 0 - 255 PoM Anfahrverzögerung 0 - 71 PoM Bremsverzögerung 0 - 71 PoM Maximalgeschwindigkeit 0 - 255 Werkreset/Herstellerkennung PoM Funktionen F1 - F8 im Analogbetrieb 0 - 255 PoM Funktionen F9 - F15 und Licht im Analogbetrieb 0 - 255 Erweiterte Adresse (oberer Teil)
- Página 9 Bedeutung Wert DCC ab Werk Alternative Protokolle (DCC kann sich selber nicht deaktivieren) Bit 0: Analog AC aus = 0 / Analog AC ein = 1 0 / 1 Bit 1: Analog DC aus = 0 / Analog DC ein = 1 0 / 2 0 - 15 Bit 2: fx (MM) aus = 0 / fx (MM) ein = 1...
- Página 10 Safety Notes • The full range of functions is only available under DCC and mfx. • This locomotive is only to be used with the operating • Built-in headlights that change over with the direction of system it is designed for. travel.
- Página 11 The digital protocol with the most possibilities is the highest mfx Protocol order digital protocol. The sequence of digital protocols in Addresses descending order is: • No address is required; each decoder is given a one- Priority 1: mfx time, unique identifier (UID). Priority 2: DCC •...
- Página 12 DCC Protocol We recommend that in general programming should be done on the programming track. Addresses Logic Functions • Possible addresses: short, long, and m.u. address • Address range: Acceleration / Braking Delay 1 – 127 (short address, m.u. address) •...
- Página 13 Controllable Functions Controllable Functions Headlights / Red marker light Sound effect: Conductor whistle Engine room lighting Headlights Engineer‘s Cab 2 off Operating sounds + Vents rotate Headlights Engineer‘s Cab 1 off Sound effect: Horn Low speed switching range Low speed switching range + ABV, off Double A switching light Sound effect: Squealing brakes off...
- Página 14 Discription DCC Value Factory-Set Address 1 - 127 PoM Minimum Speed 0 - 255 PoM Acceleration delay 0 - 71 PoM Braking delay 0 - 71 PoM Maximum speed 0 - 255 Factory Reset / Manufacturer Recognition PoM Functions F1 - F8 in analog operation 0 - 255 PoM Functions F9 - F15 and lights in analog operation 0 - 255...
- Página 15 Discription DCC Value Factory-Set Alternative Protocols (DCC cannot deactivate itself) Bit 0: Analog AC off = 0 / Analog AC on = 1 0 / 1 Bit 1: Analog DC off = 0 / Analog DC on = 1 0 / 2 0 - 15 Bit 2: fx (MM) off = 0 / fx (MM) on = 1 0 / 4...
- Página 16 Remarques importantes sur la sécurité • Elimination : www.maerklin.com/en/imprint.html • L’intégralité des fonctions est disponible uniquement en • La locomotive ne peut être utilisée qu‘avec le système exploitation DCC et mfx. d‘exploitation indiqué. • Feux de signalisation s‘inversant selon le sens de mar- •...
- Página 17 Le protocole numérique offrant les possibilités les plus Protocole mfx nombreuses est le protocole numérique à bit de poids Adressage fort. La hiérarchisation des protocoles numériques est • Aucune adresse n’est nécessaire, le décodeur reçoit tou- descendante : tefois une identification unique et non équivoque (UID). Priorité...
- Página 18 Protocole DCC • Toutes les fonctions peuvent être commutées en fonction du mappage des fonctions (voir le descriptif des CVs). Adressage • Pour toute information complémentaire, voir le tableau • Adresse possibles: Courtes, longues et adresses de traction des CVs, protocole DCC. •...
- Página 19 Fonctions commutables Fonctions commutables Fanal / Feu de fin de convoi rouge Bruitage : Déconnecter Éclairage de la salle des machines Bruitage : Sifflet Contrôleur Bruit d’exploitation + Tourner les Fanal cabine de conduite 2 éteint aérateurs Fanal cabine de conduite 1 éteint Bruitage : trompe, signal Vitesse de manoeuvre ABV, désactivé...
- Página 20 Affectation DCC Valeur Parm. Usine Adresse 1 - 127 PoM Vitesse minimale 0 - 255 PoM Temporisation d‘accélération 0 - 71 PoM Temporisation de freinage 0 - 71 PoM Vitesse maximale 0 - 255 Réinitialisation d’usine/identification du fabricant PoM Fonctions F1 - F8 en mode analogique 0 - 255 PoM Fonctions F9 - F15 et éclairage en mode analogique 0 - 255...
- Página 21 Affectation DCC Valeur Parm. Usine Bit 0: Inversion du sens de marche 0 / 1 Bit 1: Nombre de crans de marche 14 ou 28/128* 0 / 2 Bit 2: mode analogique hors / en fonction 0 / 4 Exploitation DCC avec section de freinage (exploitation 16 - 63 analogique impossible) ®...
- Página 22 Veiligheidsvoorschriften • Ingebouwde, rijrichtingsafhankelijke frontverlichting is in het digitaalsysteem schakelbaar. • De loc mag alleen met een daarvoor bestemd bedrijfssys- ® • RailCom terugmelding (in uitgeleverde toestand uitge- teem gebruikt worden. schakeld). • Analoog max. 15 Volt =, digitaal max. 22 Volt ~. •...
- Página 23 Opmerking: Als er twee of meer digitale protocollen op mfx-protocol de rails worden herkend, dan neemt de decoder automa- Adressering tisch het hoogwaardigste protocol over; bijv. word mfx & • Een adres is niet nodig, elke decoder heeft een éénmalig DCC herkend, dan wordt het mfx signaal door de decoder en éénduidig kenmerk (UID).
- Página 24 DCC-protocol Het is aan te bevelen om het programmeren alleen op het programmeerspoor uit te voeren. Adressering Fysieke functies • Mogelijke adressen: kort, lang en tractieadres • Adresbereik: Optrek en afremvertraging 1 – 127 (kort adres, tractieadres) • De optrek- en afremvertraging kunnen onafhankelijk van 1 –...
- Página 25 Schakelbare functies Schakelbare functies Frontsein / Sluitlicht rood Geluid: conducteurfluit Verlichting machineruimte Frontsein cabine 2 uit Bedrijfsgeluiden + Ventilatoren Frontsein cabine 1 uit draaien Rangeerstand Geluid: signaalhoorn Rangeerstand + Rangeerlicht dubbel A F23 ABV, uit Geluid: stationsomroep Geluid: piepende remmen uit Geluid: compressor Cabineverlichting 1 Geluid: cabinedeur open...
- Página 26 Betekenis Waarde DCC Af fabriek Adres 1 - 127 PoM Minimale snelheid 0 - 255 PoM Optrekvertraging 0 - 71 PoM Afremvertraging 0 - 71 PoM Maximumsnelheid 0 - 255 Fabrieksinstelling/fabriekherkenning PoM functies F1 - F8 in analoogbedrijf 0 - 255 PoM functies F9 - F15 en licht in analoogbedrijf 0 - 255 Uitgebreld adres (bovenste gedeelte)
- Página 27 Betekenis Waarde DCC Af fabriek Alternatieve protocollen (DCC kan zichzelf niet deactiveren) Bit 0: analoog AC uit = 0 / analoog AC aan = 1 0 / 1 Bit 1: Analoog DC uit = 0 / analoog DC aan = 1 0 / 2 0 - 15 Bit 2: fx (MM) uit = 0 / fx (MM) aan = 1...
- Página 28 nur für die Vitrine only for display use pour la vitrine alleen voor in de vitrine...
- Página 30 An dieser Lokomotive ist die Kurzkupplung aus 72000 (E357874) montiert. Wir empfehlen an den zu kuppelnden Wagen ebenfalls die Kurzkupplung aus 72000 zu montieren. The close coupling from 72000 (E357874) is mounted on this locomotive. We recommend to also mount the close coupling from 72000 on the wagons to be coupled.
- Página 33 Trix 66626...
- Página 35 1 Decoder 382 766 Remarque : Certains éléments sont proposés uniquement 2 Lautsprecher E331 601 sans livrée ou dans une livrée différente. Les pièces ne figu- 3 Schraube E786 341 rant pas dans cette liste peuvent être réparées uniquement 4 Schraube E786 750 par le service de réparation Märklin.
- Página 36 Allgemeiner Hinweis zur Vermeidung elektromagne- Indication d‘ordre général pour éviter les interférences tischer Störungen: électromagnétiques: Um den bestimmungsgemäßen Betrieb zu gewährleisten, La garantie de l‘exploitation normale nécessite un contact ist ein permanenter, einwandfreier Rad-Schiene-Kontakt roue-rail permanent et irréprochable. Ne procédez à der Fahrzeuge erforderlich.
- Página 37 Modell der schweren Diesellokomotive BR 232 25322...
- Página 39 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funcionamiento multiprotocolo Multiprotokollkörning Funciones conmutables Kopplingsbara funktioner Parámetro/Registro Parameter/Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios => Reservdelar => Indice del contenuto Pagina Indholdsfortegnelse Side Avvertenze per la sicurezza...
- Página 40 Aviso de seguridad • Eliminación: www.maerklin.com/en/imprint.html • La plena funcionalidad de funciones está disponible sólo • La locomotora solamente debe funcionar en el sistema en DCC y en mfx. que le corresponda. • Los faros frontales dependen del sentido de la marcha. •...
- Página 41 El protocolo digital que ofrece el mayor número de posibi- Protocolo mfx lidades es el protocolo digital de mayor peso. El orden de Direccionamiento pesos de los protocolos digitales es descendente.: • No se requiere direccionamiento, recibiendo cada deco- Prioridad 1: mfx der una identificación universalmente única e inequívoca Prioridad 2: DCC (UID)
- Página 42 • Para más información, véase Tabla de CVs para protocolo Protocolo DCC DCC. Direccionamiento Por norma, se recomienda realizar las programaciones en la • Direcciones posibles: dirección corta, dirección larga y vía de programación. dirección de tracción Funciones lógicas • Intervalo de direcciones: 1 –...
- Página 43 Funciones conmutables Funciones conmutables Señal de cabeza / Luces de cola rojas Ruido: Desacoplamiento Iluminación de la sala de máquinas Ruido: Silbato de Revisor encendida Señal de cabeza cabina de conducción Ruido de explotación + Girar venti- 2 apagada ladores Señal de cabeza cabina de conducción Ruido: Bocina de aviso 1 apagada...
- Página 44 Significado Valor DCC Preselección Códigos 1 - 127 PoM Velocidad mínima 0 - 255 PoM Arranque progresivo 0 - 71 PoM Frenado progresivo 0 - 71 PoM Velocidad máxima 0 - 255 Reset de fábrica/código de fabricante PoM Funciones F1 - F8 en el modo analógico 0 - 255 PoM Funciones F9 - F15 y luces en el modo analógico 0 - 255...
- Página 45 Significado Valor DCC Preselección Bit 0: Inversión de polaridad de sentido de marcha 0 / 1 Bit 1: Número de marchas 14 o 28/128* 0 / 2 Bit 2: Desactivar/activar modo analógico 0 / 4 Modo DCC con tramo de frenado (no es posible el 16 - 63 funcionamiento en modo analógico) ®...
- Página 46 Avvertenze per la sicurezza • Smaltimento: www.maerklin.com/en/imprint.html • La completa dotazione di funzioni è disponibile soltanto • Tale locomotiva deve venire impiegata soltanto con un sotto DCC e sotto mfx. sistema di esercizio prestabilito a questo scopo. • IIluminazione di testa incorporata, dipendente dalla dire- •...
- Página 47 Il protocollo Digital con il maggior numero di possibilità è Protocollo mfx il protocollo digitale di massimo valore. La sequenza dei Indirizzamento protocolli Digital, con valori decrescenti, è: • Nessun indirizzo necessario, ciascun Decoder riceve una Priorità 1: mfx sua identificazione irripetibile e univoca (UID). Priorità...
- Página 48 • Tutte le funzioni possono venire commutate in modo Protocollo DCC rispondente alla mappatura delle funzioni (si veda la Indirizzamento descrizione delle CV). • Possibili indirizzi: brevi, lunghi e indirizzi per trazioni • Per ulteriori informazioni, si veda la tabella delle CV nel multiple protocollo DCC.
- Página 49 Funzioni commutabili Funzioni commutabili Segnale di testa / Fanale di coda rosso Rumore: sganciamento Illuminazione del comparto macchinari Rumore: Fischio di capotreno accesa Segnale di testa cabina di guida 2 Rumori di esercizio + Far ruotare i spento ventilatori Segnale di testa cabina di guida 1 Rumore: tromba di segnalazione spento ABV, spente...
- Página 50 Significato Valore DCC Di fabbrica Indirizzo 1 - 127 PoM Velocità minima 0 - 255 PoM Ritardo di avviamento 0 - 71 PoM Ritardo di frenatura 0 - 71 PoM Velocità massima 0 - 255 Ripristino di fabbrica/Identificazione di produzione PoM Funzioni F1 - F8 in esercizio analogico 0 - 255 PoM Funzioni F9 - F15 e luci in esercizio analogico...
- Página 51 Significato Valore DCC Di fabbrica Bit 0: inversione polarità del senso di marcia 0 / 1 Bit 1: numero gradazioni di marcia 14 oppure 28/128* 0 / 2 Bit 2: attiva/disattiva esercizio analogico 0 / 4 esercizio DCC con tratta di frenatura (nessuna possibilità di 16 - 63 esercizio analogico) ®...
- Página 52 Säkerhetsanvisningar • Körriktningsberoende frontbelysning. Kan kopplas in vid digital drift. • Loket får endast köras med därtill avsett driftsystem. ® • RailCom återrapportering (avstängd vid leverans). • Analog max. 15 Volt =, digital max. 22 Volt ~. • Takfläktarna rör sig olika snabbt och ibland inte alls. •...
- Página 53 Observera: Om två eller flera digital-protokoll används via mfx-protokoll spåret, så använder dekodern automatiskt det högvärdi- Adressering gaste protokollet. Används t. ex. mfx & DCC, så kommer de- • Ingen adress behövs, varje dekoder har en helt egen och kodern att använda mfx-digital-protokollet. Enstaka protokoll entydig adress (UID).
- Página 54 Vi rekommenderar att endast genomföra programmeringar DCC-protokoll på programmerings-spåret. Adressering Logiska funktioner • Möjliga adresser: Korta, långa och multippelkopplings- adresser Accelerations-/bromsfördröjning • Adressområde: • Accelerations- och inbromsningstider kan ställas in 1 – 127 (korta adresser, multippelkopplings-adresser) separat. 1 – 10239 (långa adresser) •...
- Página 55 Kopplingsbara funktioner Kopplingsbara funktioner Frontstrålkastare / Slutljus rött Ljud: Konduktörvissla Maskinrumsbelysning Frontstrålkastare Förarhytt 2 släckta Trafikljud + Rotera fläktar Frontstrålkastare Förarhytt 1 släckta Ljud: Signalhorn Rangerkörning ABV, från Rangerkörning + Rangerljus dubbel A Ljud: Bromsgnissel, från Ljud: Stationsutrop Förarhyttsbelysning 1 Ljud: Kompressor Ljud: Signalhorn kort Ljud: Förarhyttsdörrar öppnas...
- Página 56 Betydelse Värde DCC Fabr.inst. Adress 1 - 127 PoM Minimihastighet 0 - 255 PoM Accelerationsfördröjning 0 - 71 PoM Bromsfördröjning 0 - 71 PoM Maxfart 0 - 255 Återställning till fabrikens/tillverkarens ursprungsinställningar PoM Funktion F1 – F8 vid analog drift 0 - 255 PoM Funktion F9 –...
- Página 57 Betydelse Värde DCC Fabr.inst. Alternativa protokoll (DCC kan ej avaktivera sej själv) Bit 0: Analog AC av =0/Analog AC på = 1 0 / 1 Bit 1: Analog DC av =0/Analog DC på= 1 0 / 2 0 - 15 Bit 2: fx(MM) av = 0/fx(MM) på...
- Página 58 Vink om sikkerhed • Innebygd, kjøreretningsavhengig frontlys. Kan tændes og slukkes til digitaldrift. • Lokomotivet må kun anvendes med et driftssystem, der er ® • RailCom tilbagemelding (er slået fra i leveringstilstand). beregnet dertil. • Tagventilatorerne drejer i forskellig hastighed og delvist •...
- Página 59 Bemærk: Hvis der genkendes to eller flere digitalproto- mfx-protokol koller på skinnen, overtager dekoderen automatisk den Adressering digitalprotokol med den højeste værdi; hvis mfx & DCC f. eks. • Ingen adresse påkrævet, hver dekoder tildeles en unik og genkendes, overtager dekoderen mfx-digitalprotokollen. entydig identitet (UID).
- Página 60 DCC-protokol Logiske funktioner Adressering Opstart-/bremseforsinkelse • Mulige adresser: Korte, lange og traktionsadresse • Accelerations- og bremsetiden kan indstilles uafhængigt af hinanden. • Adresseområde: 1 – 127 (kort adresse, traktionsadresse) • Den logiske funktionsafbrydning ABV kan indstilles på en 1 – 10239 (lang adresse) vilkårlig knap via funktionsmapping.
- Página 61 Styrbare funktioner Styrbare funktioner Frontsignal / Slutlys rødt Lyd: Billetkontrollørfløjt Maskinrumsbelysning Frontsignal, førerstand 2 slukket Driftslyd + Drej ventilator Frontsignal, førerstand 1 slukket Lyd: Signalhorn Rangergear ABV, fra Rangergear + Rangerlys dobbelt A Lyd: Pipende bremser fra Lyd: Banegårdsmeddelelse Kabinebelysning 1 Lyd: Kompressor Lyd: Signalhorn kort Lyd: Åbn førerhusdøre...
- Página 62 Betydning Værdi DCC Fra fabrikken Adresse 1 - 127 PoM Mindstehastighed 0 - 255 PoM Kørselsforsinkelse 0 - 71 PoM Bremseforsinkelse 0 - 71 PoM Maksimalhastighed 0 - 255 Fabriksnulstilling/Producentmærke PoM Funktionerne F1 - F8 i analogdrift 0 - 255 PoM Funktionerne F9 - F15 og lys i analogdrift 0 - 255 Udvidet adresse (Øverste del)
- Página 63 Betydning Værdi DCC Fra fabrikken Alternative protokoller (DCC kan ikke deaktivere sig selv) Bit 0: analog AC afbrudt = 0 / analog AC tilsluttet = 1 0 / 1 Bit 1: analog DC afbrudt = 0 / analog DC tilsluttet = 1 0 / 2 0 - 15 Bit 2: fx (MM) afbrudt = 0 / fx (MM) tilsluttet = 1...
- Página 64 sólo para la vitrina soltanto per la vetrina av modellen i monter/vitrin kun til udstilling...
- Página 66 En esta locomotora se ha montado el enganche cerrado de la 72000 (E357874). Recomendamos montar también el acoplamiento de cierre a partir de 72000 en los vagones a acoplar. Su questa locomotiva è montato il giunto ravvicinato della 72000 (E357874). Si consiglia di montare anche il giunto ravvicinato da 72000 sui carri da accoppiare.
- Página 69 Trix 66626...
- Página 72 Consejo general para evitar las interferencias electro- Allmän information för undvikande av elmagnetiska magnéticas: störningar: Para garantizar un funcionamiento según las previsiones För att kunna garantera en problemfri trafik fordras först se requiere un contacto rueda-carril de los vehículos per- och främst fullgod kontakt mellan rälsen och fordonens/ manente sin anomalías.
