25. A fin de volver a ensamblar la puerta para la operación del lado
izquierdo: (Vea la Figura A.39).
a. Coloque los brazos de presión sobre la puerta en la orientación
que se muestra.
b. Deslice la varilla a través de la puerta y de los resortes.
c. Ensamble los tornillos Allen guía y el indicador, apretando el
tornillo indicador a una altura de .27" y el otro tornillos a .34"
d. Ensamble las roldanas y perilla de presión.
e. Ensamble el inserto de la puerta.

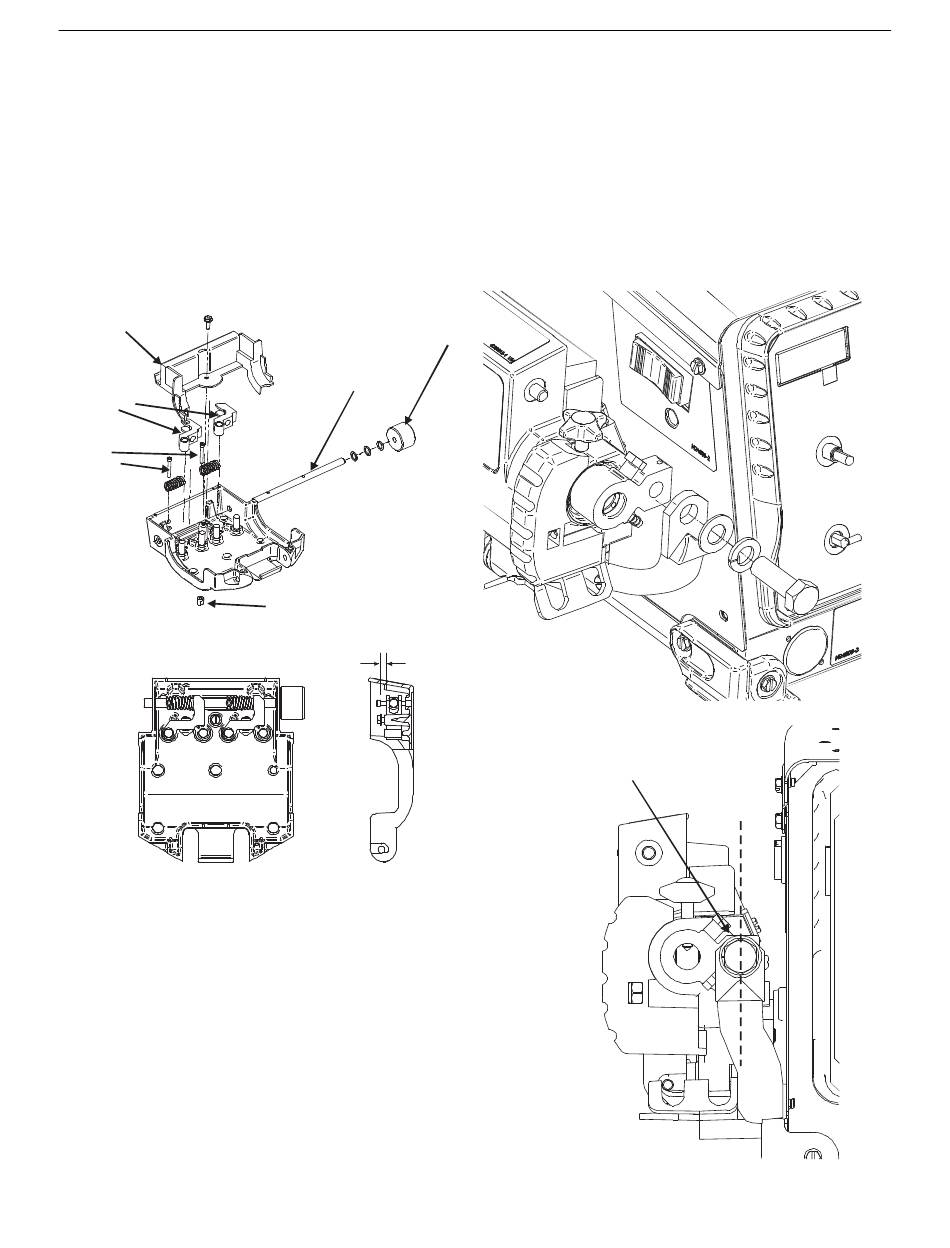

FIGURA A.39
Inserto de la puerta
Brazo
de Presión
Tornillos
Allen
Guía
Ensamble Izquierdo
Perilla
de Presió
Varilla
Indicador
.27"
26. Coloque el adaptador de la pistola en la placa de alimentación. Si así
se requiere, intercambie la posición del conector barbado con el
tapón. Ensamble la manguera de gas en el adaptador de la pistola.
27. Ensamble el cable del mecanismo de alimentación en el adaptador
de la pistola. El perno del cable del mecanismo de alimentación
alineará el adaptador de la pistola con la placa de alimentación a
medida que se apriete el perno. La terminal del cable deberá estar
en posición vertical. (Vea la Figura A.40).
FIGURA A.40
La terminal del cable
deberá estar en posición
vertical
