9 Anexo
9.1 Sistema eléctrico
C
L824-E01
02-10-15
D
A B
D = K3 (relé de intermitencia) debajo del tablero de instrumentos
Posición
Amperios
Ocupado con
F 1
15
Ventilador calefacción
F 2
15
Limpiaparabrisas-
lavaparabrisas delantero
F 3
15
Limpiaparabrisas-
lavaparabrisas trasero
F 4
10
Luz de destellos
Lámpara de cabina
F 5
15
Traslación adelante/ atrás
F 6
10
Reserva
F 7
10
Reserva
F 8
10
Entradas módulo eléctrico
F 9
10
Instrumentos
F 10
10
Radio
F 11
15
Reserva
F 01
50
Fusible
F 02
80
Instalación de arranque
F 03
30
Alimentación de corriente
módulo de control
Colores de los fusibles
10 A rojo
15 A azul
Colores de los cables y enchufes
bg
beige
bl
azul
br
marrón
dbl
azul oscuro
dbr
marrón oscuro
SKL 824

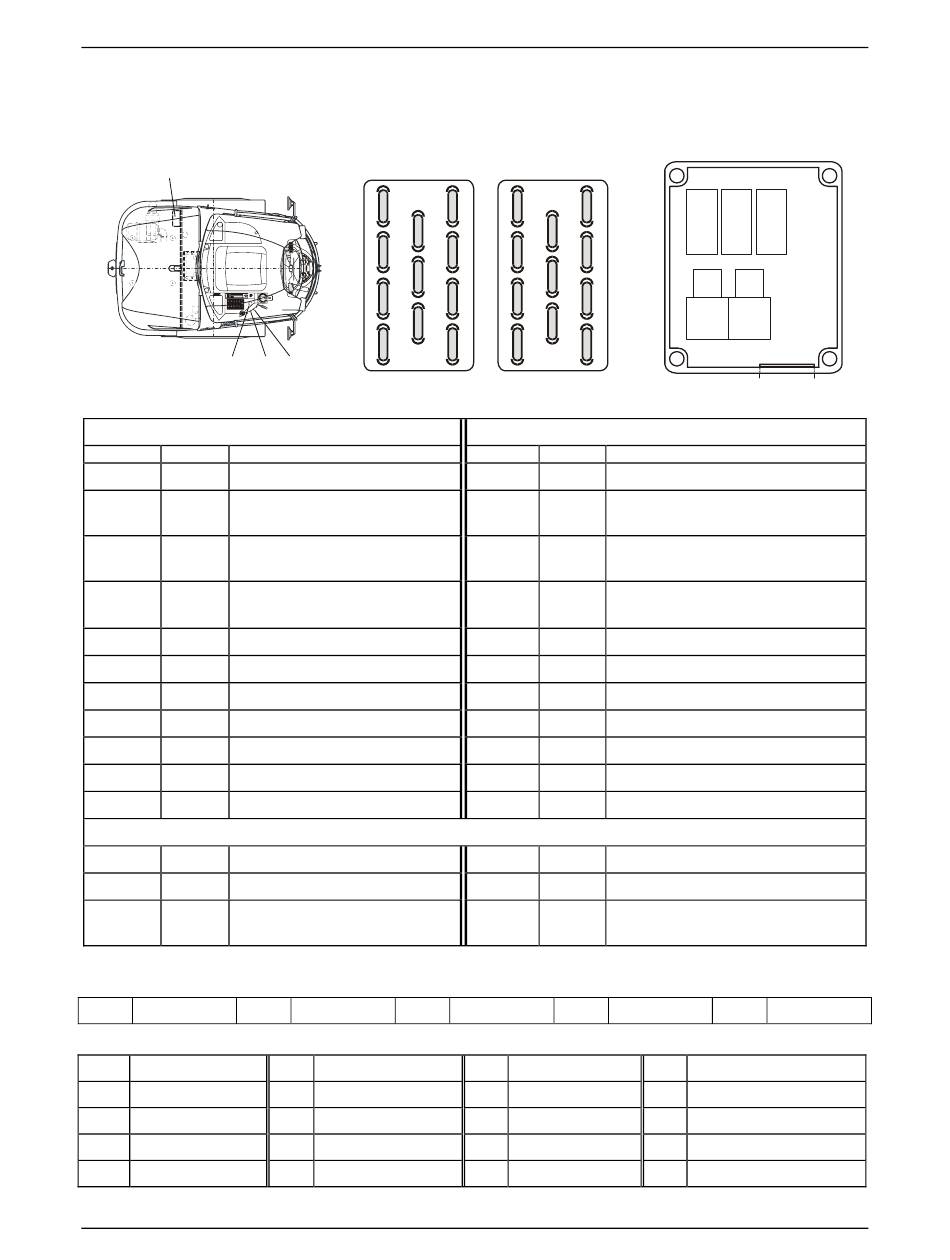

Esquema de la caja de fusibles
A
4
8
11
3
7
10
2
6
9
1
5
A
30 A rosa
dgr
gris oscuro
ge
amarillo
gn
verde
gr
gris
hbl
azul claro
B
4
8
11
3
7
10
2
6
9
1
5
Posición
Amperios
Ocupado con
F 1
15
Luz de trabajo delantera
F 2
15
Luz de trabajo trasera
F 3
10
Luz intermitente
F 4
10
Interruptor
emergencia
F 5
15
Caja de enchufe; radio
F 6
15
Reserva
F 7
10
Bocina
F 8
10
Luz de carretera
F 9
15
Luz de cruce
F 10
10
Luz de gálibo izquierda
F 11
10
Luz de gálibo derecha
C / D
K 1
Relé de arranque
K 2
Relé de precalentamiento
K 3
Relé de intermitencia
50 A rojo
hbr
marrón claro
hgr
gris claro
hr
rojo claro
nt
de color natural
or
naranja
Anexo 9
C
F03
F02
F01
K2
K1
B
de
luz
80 A blanco
rt
rojo
sw
negro
vi
violeta
ws
blanco
de
89
