Mantenimiento y cuidado
7.8.5.5
Cambio del cartucho principal
•
Suelte los ganchos (47/1) y extraiga la parte
inferior del cárter (47/4).
•
Extraiga el cartucho principal (47/2) girándolo
cuidadosamente.
•
Compruebe si es necesario sustituir el cartucho de
seguridad (47/3).
Nota
Extraiga el cartucho de seguridad sólo si es
necesario el mantenimiento. Abra el sello
(47/5) del cartucho de seguridad solamente
para sustituirlo.
•
Marque el mantenimiento en los campos
correspondientes del cartucho de seguridad
(47/3).
•
Introduzca cuidadosamente el cartucho limpio o
un cartucho nuevo (con el lado abierto por
delante) en el cárter y asegúrese de que está bien
ajustado.
•
Coloque la parte inferior del cárter (tenga en
cuenta la posición del eyector de polvo).
•
Coloque y tense los ganchos en la ranura de la
brida del cárter.
7.8.5.6
Cambiar el cartucho de seguridad
•
Desmonte el cartucho principal
Daños en la maquinaria
provocados por un cartucho de seguridad
defectuoso.
Una vez extraído el cartucho de seguridad no
puede ser limpiado y reutilizado.
•
Quiebre el sello (47/5) del cartucho de seguridad
(47/3) de adentro hacia fuera con una herramienta
adecuada (p.ej. un destornillador) y tire hacia
arriba de ambas orejas (47/6).
•
Extraiga el cartucho de seguridad (47/3) por las
orejas (47/6) con ligeros movimientos giratorios y
deséchelo.
•
Introduzca el cartucho nuevo y asegúrese de que
está bien ajustado.
•
Coloque el cartucho principal.
80
1
4
3.

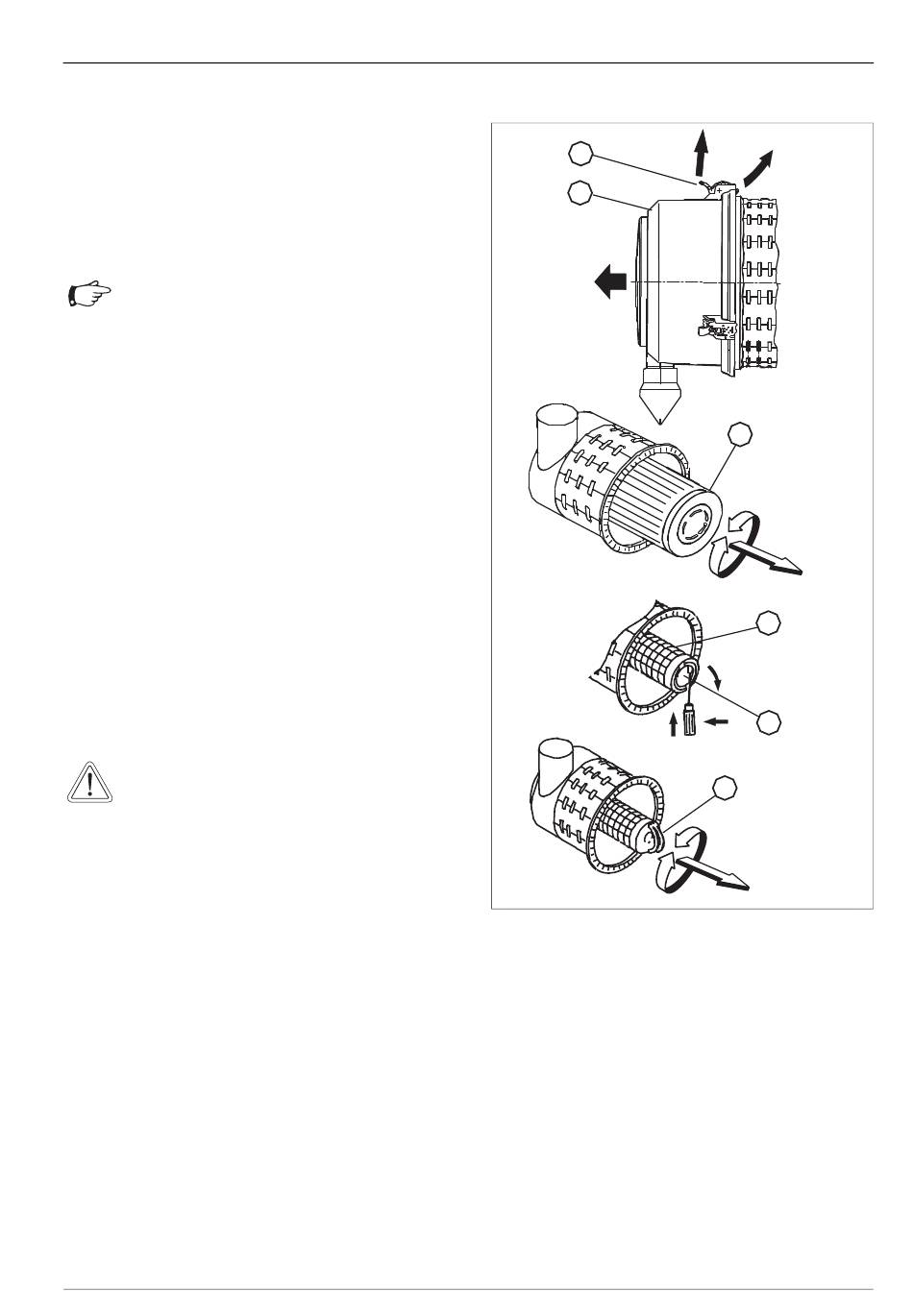

Figura 47 Cambio de cartuchos
