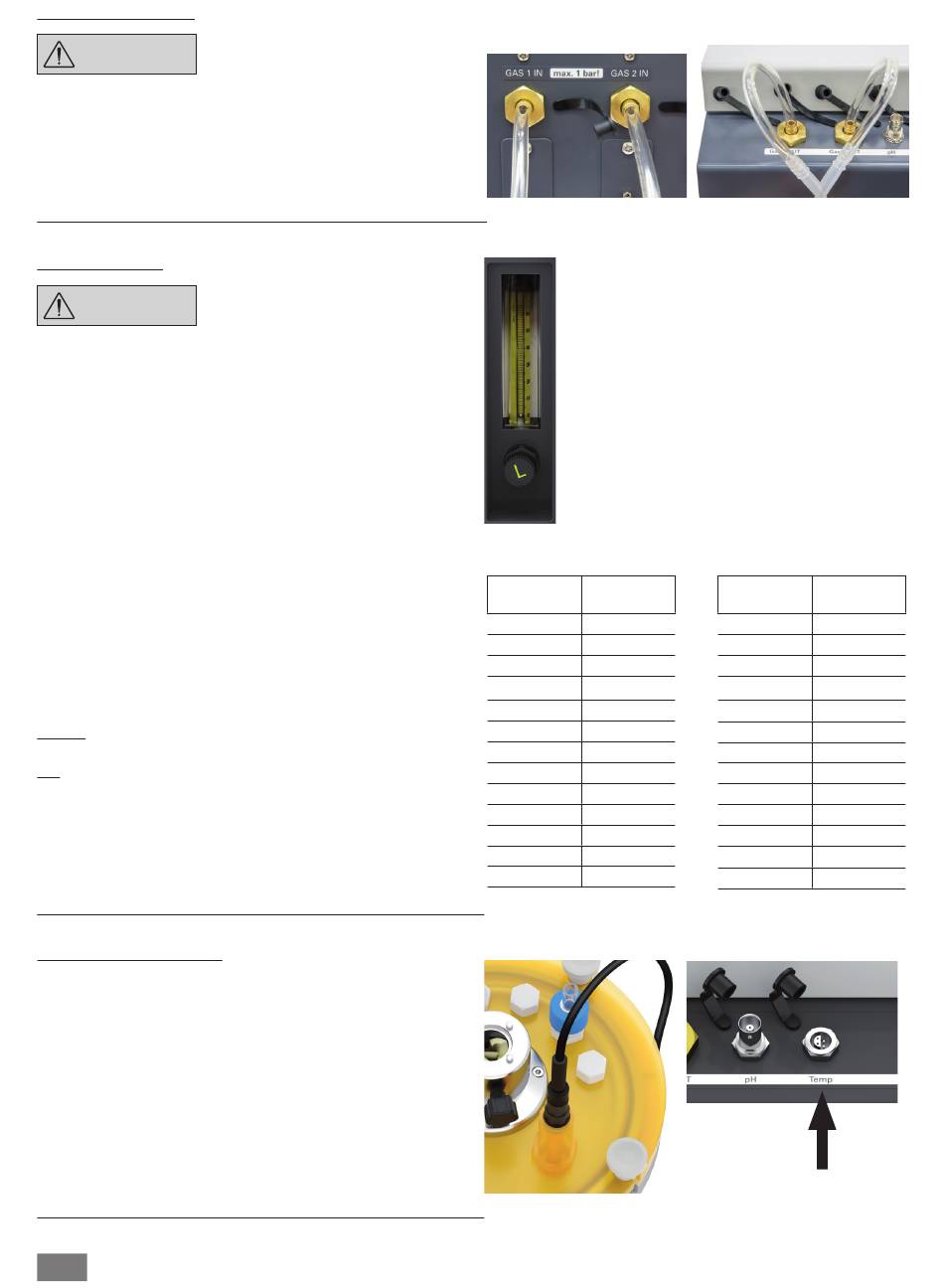

11.2.4 Mangueras de gas
Existen dos conexiones para la ali-
NOTA
mentación de gas.
1.
Introduzca la primera manguera en la fuente de gas y en la entra-
da de gas (IN) (Fig. 3, (13)).
2.
Inserte la segunda manguera en la salida de gas (OUT) (Fig. 4,
(21 o 22)) y conecte esta con la tapa del recipiente (Fig. 5, (26)).
Si utiliza dos gases, puede utilizar el conector en Y incluido en el
volumen de suministro.
11.2.5 Caudalímetro
No supere nunca la presión de
NOTA
entrada máxima (consulte el
capítulo "18 Datos técnicos").
Antes de la puesta en servicio, com-
pruebe la movilidad de las partículas
en suspensión en el tubo de medi-
ción.
Si se forma condensación, como
la que surge cuando se producen
cambios de temperatura durante el
transporte, las partículas en suspen-
sión pueden quedar atrapadas en
el tubo de medición. Si esto ocurre,
enjuague el caudalímetro con un gas
seco y limpio.
El caudal de gas 1 y de gas 2 (Fig. 2, (12)) puede regularse con válvulas
de aguja (Fig. 2, (11)).
•
Hacia la derecha: caudalímetro cerrado
•
Hacia la izquierda: caudalímetro abierto
Los valores de la escala de medición (centro de las partículas en sus-
pensión) y las tablas (medición del caudal de
permiten determinar el caudal en ml/min.
Nota: Los valores de la tabla se aplican en las condiciones siguientes:
Entorno Temperatura:
Presión atmosférica: 1013,5 mbar (14,7 psi)
Gas
Temperatura:
Presión de servicio
Precisión: 2 % (margen de medición completo)
Sensor
11.2.6
de temperatura
1.
Deslice el sensor de temperatura a través del paso de la tapa del
recipiente (Fig. 5, (26)).
2.
Apriete la tuerca.
controlador
3.
Conecte el cable al
12
CO
y del caudal de aire)
2
21,1 °C (70 °F)
21,1 °C (70 °F)
1013,5 mbar (14,7 psi)
(Fig. 4, (24)).
Caudalímetro de CO
2
Valor leído
Caudal
(mm)
(ml/min)
65
310
60
284
55
256
50
229
45
204
40
177
35
149
30
122
25
100
20
82,0
15
64,0
10
48,0
5
34,0
Caudalímetro de aire
Valor leído
Caudal
(mm)
(ml/min)
65
299
60
267
55
238
50
207
45
181
40
160
35
138
30
118
25
97,4
20
80,5
15
63,2
10
48,4
5
36,2
