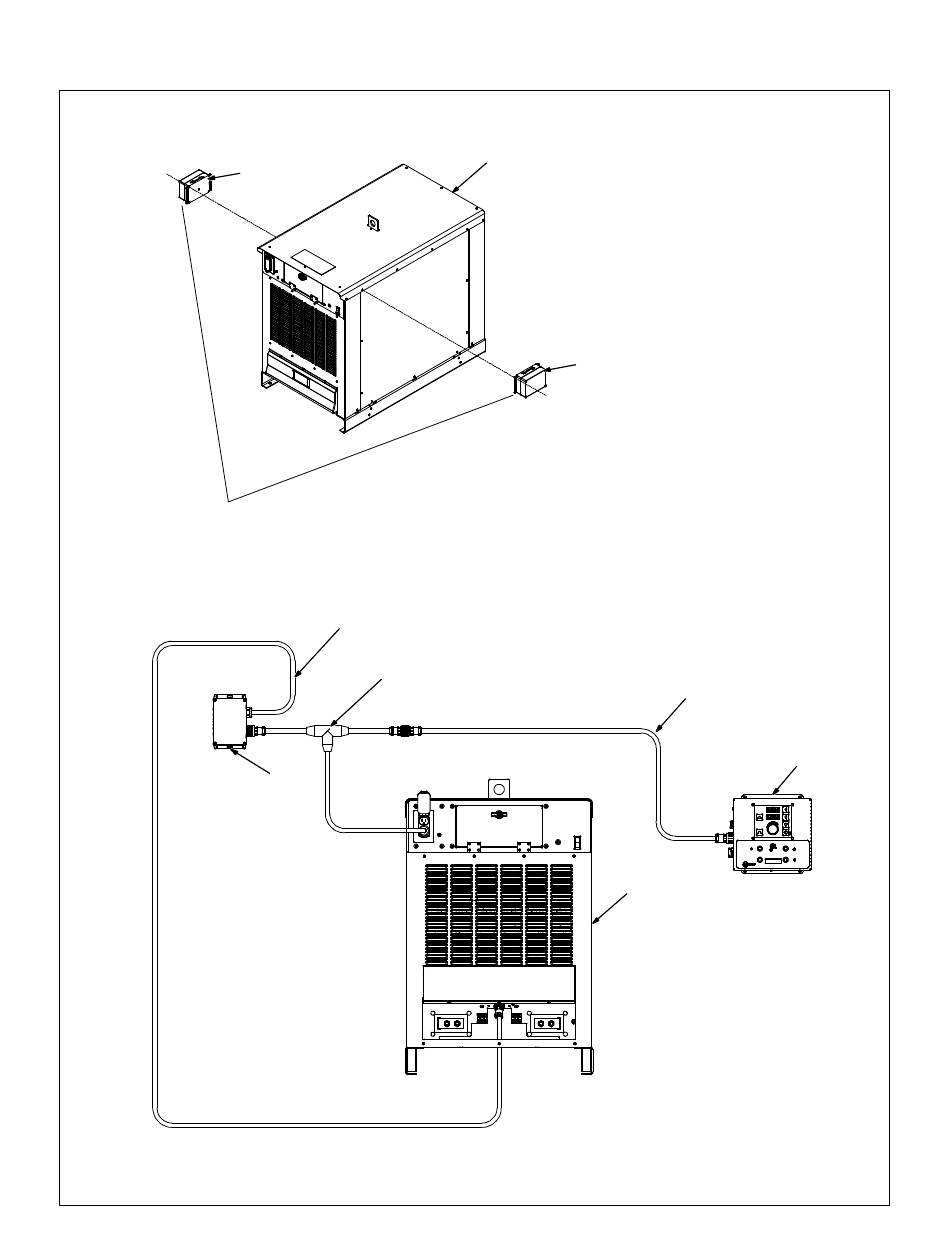

3−8. Montaje y conexión de un módulo Insight Core a máquinas de soldar serie Sub Arc
AC/DC 1000/1250 y Summit Arc 1000 que utilizan accesorios de 115 V
.
El módulo se puede mon-
tar en ambos lados de la
máquina de soldadura.
2
3
4
2
1
2
1
1 Máquina de soldar
2 Módulo Insight Core de 14
patillas
3 Cable de control de 14
patillas a la máquina de
soldar
4 Cordón adaptador de 14
patillas a 115 Vca
.
Las máquinas de soldar serie
SubArc que utilizan accesor-
ios de 115 V, incluyendo el
controlador serie HDC 1500,
requieren un cordón adap-
tador de 115 V a 14 patillas,
n.º 301 259. Comuníquese
con Miller Electric para
solicitar ayuda en la selec-
ción del adaptador apropiado
para su máquina SubArc.
5 Controlador HDC 1500
A/DX
6 Cable de control
6
5
272 593-A / 272 589-A
OM-260 340 Página 13
