Corrección 3D Sin Tcpm - HEIDENHAIN TNC 620 Manual Del Usuario

11

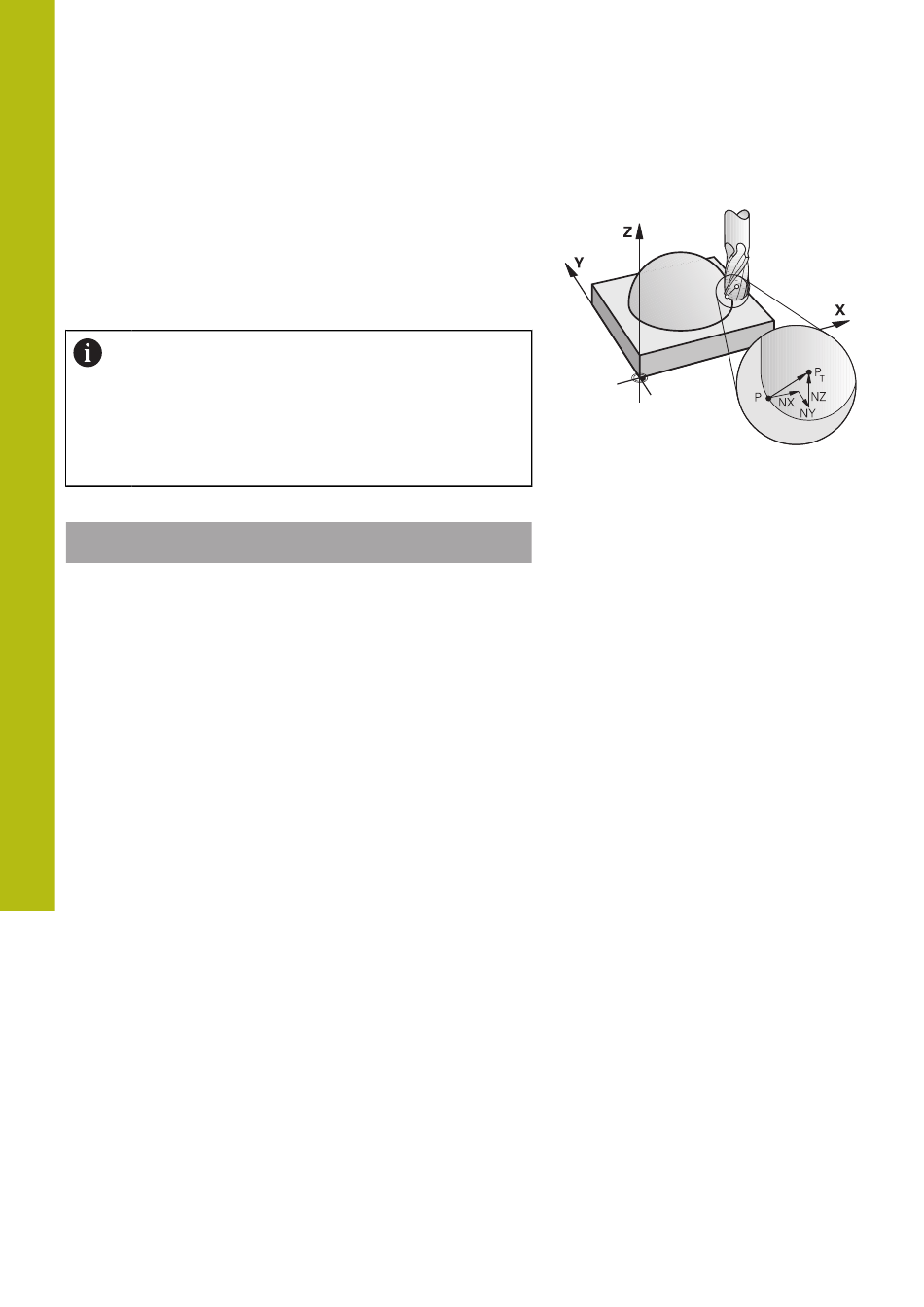

Corrección 3D sin TCPM
En un mecanizado de tres ejes, el control numérico ejecuta una
corrección 3D si el programa NC se ha indicado con normales a la
superficie. La corrección de radio RL/RR y TCPM y/o M128 debe
estar inactiva. El control numérico desplaza la herramienta en la
dirección de las normales a la superficie según la suma de los
valores delta (tabla de herramientas y TOOL CALL).
El control numérico utiliza de modo general los
delta definidos para la corrección de herramienta en
3D. El control numérico compensa todo el radio de
la herramienta (R + DR) si FUNCTION PROG PATH IS
CONTOUR está activada.
Información adicional:
programada", Página 458
Ejemplo: formato de la frase con normales a la superficie
1 LN X+31.737 Y+21.954 Z+33.165NX+0.2637581 NY+0.0078922
NZ-0.8764339 F1000 M3
LN:
X, Y, Z:
NX, NY, NZ:
F:
M:
454
Mecanizadomultieje | Corrección de herramienta tridimensional (opción #9)
"Interpretación de la trayectoria
Recta con corrección 3D
Coordenadas corregidas del punto final de la
recta
Componentes de la normal a la superficie
Avance
Función auxiliar
HEIDENHAIN | TNC 620 | Manual del usuario Programación en lenguaje conversacional | 10/2019
valores
