Página 1 Disclaimer Disclaimer This user manual is provided as a free service by FixYourDLP.com. FixYourDLP is in no way responsible for the content of this manual, nor do we guarantee its accuracy. FixYourDLP does not make any claim of copyright and all copyrights remain the property of their respective owners. About FixYourDLP .com FixYourDLP.com (http://www.

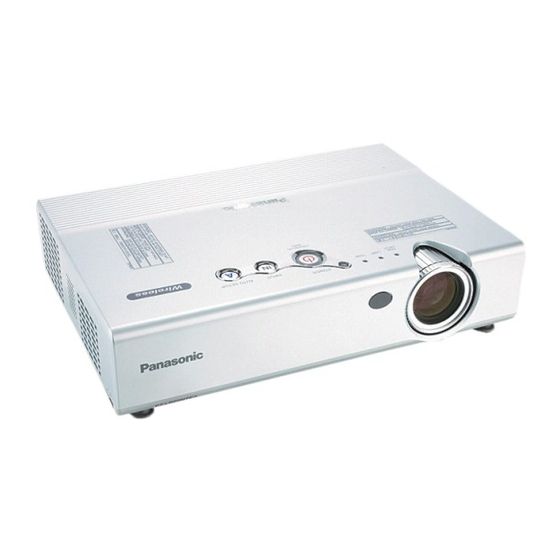

Página 2 LCD Projector Commercial Use Operating Instructions PT-LB20NTU Model No. PT-LB20U PT-LB20SU PT-LB20VU POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S Before operating this product, please read the instructions carefully and save this manual for future use.
Página 3: Important Safety Notice
We hope it will help you to get the most out of your new product, and that you will be pleased with your Panasonic LCD projector. The serial number of your product may be found on its bottom. You should note it in the space provided below and retain this booklet in case service is required.
Página 4: Fcc Caution
CAUTION: This equipment is equipped with a three-pin grounding-type power plug. Do not remove the grounding pin on the power plug. This plug will only fit a grounding-type power outlet. This is a safety feature. If you are unable to insert the plug into the outlet, contact an electrician.
Página 5 Trade Name: Panasonic Responsible party: Panasonic Corporation of North America Address: One Panasonic Way Secaucus New Jersey 07094 Telephone number: 1-800-528-8601 or 1-800-222-0741 Email: pbtsservice@panasonic.com This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
Página 6: Tabla De Contenido
Contents Preparation SIGNAL MODE, Projecting sRGB- compatible pictures IMPORTANT SAFETY NOTICE ...2 Adjusting the position....41 Precautions with regard to POSITION, DOT CLOCK, CLOCK safety .........6 PHASE, ASPECT, RESIZING, FRAME LOCK Accessories .......10 Changing the display Before use ........11 language........44 Location and function of each Option settings ......45 part...........13 OSD, AUTO SEARCH, AUTO...
Página 7: Precautions With Regard To Safety
Precautions with regard to safety WARNING If you notice smoke, strange smells or noise coming from the projector, disconnect the power cord plug from the wall outlet. B Do not continue to use the projector in such cases, otherwise fire or electric shocks could result.
Página 8 B If the power cord is used while damaged, electric shocks, short-circuits or fire may result. B Ask an Authorized Service Center to carry out any repairs to the power cord that might be necessary. Do not handle the power cord plug with wet hands. B Failure to observe this may result in electric shocks.
Página 9 Do not look into the lens while the projector is being used. B Strong light is emitted from the projector’s lens. If you look directly into this light, it can hurt and damage your eyes. B Be especially careful not to let young children look into the lens. In addition, disconnect the power cord when you are away from the projector.
Página 10 Do not short-circuit, heat or disassemble the batteries or place them into water or fire. B Failure to observe this may cause the batteries to overheat, leak, explode or catch fire, and burns or other injury may result. When inserting the batteries, make sure the polarities (+ and -) are correct.
Página 11 T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S *PT-LB20NTU only...
Página 12: Before Use
Before use Caution when moving the projector Be sure to attach the lens cover before moving the projector. The projection lens is extremely susceptible to vibration and shocks. When moving the projector, use the accessory carrying bag. When placing the projector inside the carrying bag, position it so that the lens is facing upward.
Página 13 Notes on use In order to get the best picture quality Draw curtains or blinds over any windows and turn off any lights near the screen to prevent outside light or light from indoor lamps from shining onto the screen. Do not touch the surfaces of the lens with your bare hands.
Página 14: Location And Function Of Each Part
Location and function of each part Projector <Top, right and front> & # Projector control panel (page 16) $ Zoom ring (page 25) % Focus ring (page 25) & Security lock This can be used to connect a commercially-available theft-prevention cable (manufactured by Kensington).
Página 15 Projector <Back and bottom> $ %$ & # Connector panel (page 15) $ Air outlet port Do not cover this port. % Speaker & Front adjustable legs (L/R) (page 25) ' Air inlet port, Air filter (page 54) Do not cover this port. ( Lamp unit cover (page 55) NOTE: B During projection of an image, the cooling fan will operate, emitting a...
Página 16: Connector Panel
Connector panel & # Power input socket (AC IN) (page 24) The accessory power cord is connected here. Do not use any power cord other than the accessory power cord. $ SERIAL connector (pages 21, 22 and 64) This connector is used to connect a personal computer to the projector in order to control the projector externally.
Página 17: Menu Operation
Projector control panel Menu operation # $ % & <on connector panel:page 15> Remote control unit POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR # RGB INPUT indicator T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S This indicator illuminates when a signal is being input to the connector (RGB1 IN or RGB2 IN) selected using the input select buttons.
Página 18 When NETWORK is selected, the screen display will be switched between four window style, index style, and 16 Index style. (PT-LB20NTU only. Refer to the accessory CD-ROM for details.) 2 D.ZOOM +/- buttons (page 30) These buttons are used to enlarge the projected image.
Página 19: Setting-Up
Setting-up Projection methods In way of installing projector, any one of the following four projection methods are used. Select whichever projection method matches the setting-up method. (The projection method can be set from the “OPTION” menu. Refer to pages 46 and 47 for details.) BFront-desk projection BFront-ceiling projection Menu items...
Página 20 SH: Image height SW:Image width H1: Distance from center Bottom edge of screen of lens to bottom edge of projected image Screen Projection distances PT-LB20NTU/PT-LB20U Projection distance (L) 4:3 Screen size Height position (diagonal) (H1) Wide (LW) Telephoto (LT) 0.84 m(33˝) —...
Página 21 PT-LB20SU 4:3 Screen size Projection distance (L) Height position (diagonal) (H1) Wide (LW) Telephoto (LT) 0.84 m(33˝) — 1.1 m(3´7˝) 0.08 m(3-1/8˝) 1.02 m(40˝) 1.2 m(3´11˝) 1.4 m(4´7˝) 0.09 m(3-17/32˝) 1.27 m(50˝) 1.5 m(4´11˝) 1.8 m(5´10˝) 0.11 m(4-5/16˝) 1.52 m(60˝) 1.8 m(5´10˝) 2.1 m(6´10˝) 0.14 m(5-1/2˝)
Página 22: Connections
T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S (PT-LB20NTU only) NOTE: B Do not input the signal to the RGB2 IN/1 OUT connector when “RGB2...
Página 23: Connecting To Video Equipment
Connecting to video equipment Computer for control use D-sub15-pin (male) - BNCx5 (male) adapter cable Red (connect to P signal connector) Blue (connect to P signal connector) Green (connect to Y signal connector) DVD player (with component video connectors) Serial adapter BNC/RCA adapter (ET-ADSER : DIN 8-pin...
Página 24: Preparation For The Remote Control Unit
Preparation for the remote control unit Insert the accessory lithium battery while making sure that the polarities are correct. # While pushing the battery holder tab to the right, pull out the battery holder. Back side Push the tab Pull out $ Insert the battery into the battery holder so that the + side is facing upward.
Página 25: Turning On The Power
Turning on the power Before turning on the power 1. Ensure that all peripheral devices are connected Power cord properly. 2. Remove the lens cover. POWER INPUT VIDEO & AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX POWER button WINDOW PROJECTOR Lens cover...
Página 26: Adjusting The Angle
BWhen a YP signal is being input, “YP ” will be displayed instead of “RGB”. B“NETWORK” is for PT-LB20NTU only. Follow the procedure below when you set the projector up first, and when you change the setup place. Adjusting the angle...
Página 27: Turning Off The Power
Turning off the power POWER button POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR Power cord Press the POWER button. P O W E R O F F B“POWER OFF” is displayed on the C A N C E L screen.
Página 28 Direct power off function You can disconnect the power cord during projection or immediately after use and move the projector. The cooling fan will operate by the internal power supply to cool down the lamp. B When this function is used, it may take more time for the lamp to turn back on again compared to when the lamp cools down with the power cord connected.
Página 29: Correcting Keystone Distortion And Automatic Positioning
Correcting keystone distortion and automatic positioning (AUTO SETUP) This projector detects its degree of tilt and the input signal. Keystone distortion and the position of the image can then be corrected automatically in accordance with the input signal. Press the AUTO SETUP button. POWER INPUT (When the projected image has caused keystone distortion)
Página 30: Turning Off The Picture And Sound Momentarily
T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S INDEX still picture. WINDOW NOTE: PROJECTOR B The FREEZE button will be disabled when NETWORK is selected. (PT-LB20NTU only) NGLISH...
Página 31: Enlarging The Picture
Enlarging the picture (D.ZOOM) Press the D.ZOOM +/- button. POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER B The picture will then be enlarged to 1.5 VOLUME D.ZOOM times the normal size. INDEX WINDOW PROJECTOR The remote control unit functions during D.ZOOM (digital zoom) Press the D.ZOOM +/- buttons to change the enlargement ratio.
Página 32: Displaying Two Screens
INDEX selected, the screen WINDOW display will be switched between four window style, index style, and 16 Index style. (PT-LB20NTU only. PROJECTOR Refer to the accessory CD-ROM for details.) The remote control unit functions during INDEX WINDOW Press the F or G button to select a screen size.
Página 33: On-Screen Menus
“W-BAL R/G/B” V O L U M E settings will not be displayed. L A N G U A G E (PT-LB20NTU only) O P T I O N S E C U R I T Y When a YP...
Página 34 D A N S K NETWORK menu (page 51) P O L S K I T I N A (PT-LB20NTU only) M A G Y A R N E T W O R K N E T W O R K ▼...
Página 35 Menu operation guide # Press the MENU button. The “MAIN MENU” M E N U POWER INPUT will be displayed. K E Y S T O N E VIDEO P I C T U R E P O S I T I O N AUTO MENU SETUP...
Página 36 & Press the F F or G G button to select Unavailable on-screen an item, and then press the I I or menu items H H button to change or adjust the This projector has unadjustable setting. An individual adjustment screen items and unusable functions such as the one shown below will depending on the signal being...
Página 37: Correcting Keystone Distortion
Correcting keystone distortion Keystone distortion is corrected automatically when the projector’s automatic setup function is used, but this correction will not apply if the screen itself is tilted. In such cases, you can correct the keystone distortion manually with the following procedure. Vertical keystone distortion correction only.
Página 38: Adjusting The Picture
When NETWORK is selected, room conditions. “W-BAL R/G/B” settings will not be The mode best used in dark rooms displayed. (PT-LB20NTU only) is “NATURAL”. For rooms having regular lighting conditions in use, select “STANDARD”. For When an YP...
Página 39: White Balance R/G/B
CONTRAST COLOR TEMP. This adjusts the contrast of the C O L O R T E M P . S T A N D A R D picture. (Adjust the “BRIGHT” H I G H setting first if required before adjusting the “CONTRAST”...
Página 40: Daylightview
DAYLIGHTVIEW W-BAL This adjusts the vividness of the W - B A L projected images when the projector is used under bright lighting. Press the ENTER button to display the “DAYLIGHTVIEW” screen. When fluorescent lamps are used for room lighting. D A Y L I G H T V I E W M O D E A U T O...
Página 41: Signal Mode
TV-SYSTEM SIGNAL MODE (S-VIDEO/VIDEO only) (RGB/YP /NETWORK only) This displays the type of signal T V - S Y S T E M A U T O which is currently being projected. N T S C Refer to the list on page 62 for details on each type of signal.
Página 42: Adjusting The Position
Adjusting the position POSITION When an RGB signal is being Moves the picture position. input, press the AUTO SETUP Press the ENTER button to display the button first to initiate automatic “POSITION” screen. positioning. If the optimum setting Press the I or H button to move the is not obtained when “AUTO picture horizontally.
Página 43 ASPECT S4:3 The size of the input signal is (S-VIDEO/VIDEO/480i, 576i, 480p compressed to 75% and projected. and 576p YP only) (This is useful for projecting a A S P E C T A U T O picture with a 4:3 aspect ratio onto a 16:9 screen.) 4 : 3 1 6 : 9...
Página 44: Frame Lock
RESIZING NOTE: This should normally be set to “ON”. B If using this projector in places (This setting is only for signals such as cafes or hotels to which have lower resolutions than display programs for a the LCD panels. Refer to page 62 commercial purpose or for for details.) public presentation, note that if...
Página 45: Changing The Display Language
Changing the display language Press the F or G button on the projector or remote control unit to select a language, then press the ENTER button to accept the setting. Indicates the language which is L A N G U A G E E N G L I S H D E U T S C H currently set.
Página 46: Option Settings
Option settings Press the F or G button on the AUTO SEARCH projector or remote control unit to This should normally be set to “ON” select an item, then press the I or H button to change the setting. When the power is turned on and “AUTO SETUP”...
Página 47 RGB2 SELECT Noise Reduction (NR) This setting is used to select the (S-VIDEO/VIDEO only) function of the RGB2 IN/1 OUT If the signal is of such poor quality connector. that picture interference appears, set “NR” to “ON”. To turn off the RGB/YP “NR”...
Página 48: Fan Control
DESK/CEILING LAMP RUNTIME This setting displays the usage time D E S K / C E I L I N G D E S K for the lamp unit which is currently C E I L I N G being used. When replacing the This setting should be changed in lamp unit, follow the instructions on accordance with the projector...
Página 49 CONTROL KEY To disable the buttons on the projector, set “CONTROL KEY” to “OFF”. A confirmation screen will then be displayed. Select “OK” by using I or H button. To use the buttons on the projector, set to “ON” by using the remote control unit. AUTO POW.OFF If no signal is input to the projector for the duration of the period you...
Página 50: Setting Up The Security Function
Setting up the security function This projector is equipped with a security function. A password input screen can be displayed, or a company URL can be set up and displayed at the bottom of the projected image. Press the F or G button on the INPUT PASSWD projector or remote control unit to The password input screen can be...
Página 51: Text Display, Text Change
TEXT DISPLAY NOTE: You can set text to be displayed at B The entered password will the bottom of the projected image at appear as . It will not be all times. displayed on the screen. B If you enter the wrong password, the letters “TEXT DISPLAY”...
Página 52: Network Setup
Network setup (PT-LB20NTU only) You need to make adjustments on some items when controlling the projector with a personal computer by means of the wireless network. Refer to the accessory CD-ROM for details. INPUT PASSWD N E T W O R K Set to “ON”...
Página 53: When The Temp Indicator And The Lamp Indicator Are Illuminated
When the TEMP indicator and the LAMP indicator are illuminated There are two indicators on the control panel of the projector which give information about the operating condition of the projector. These indicators illuminate or flash to warn you about problems that have occurred inside the projector, so if you notice that one of the indicators is on, turn off the power and check the table below for the cause of the problem.
Página 54 LAMP indicator Indicator Illuminated (red) Flashing (red) display It is nearly time to An abnormality has been detected in the lamp replace the lamp circuit. Problem unit. B Does “REPLACE B The power may B There may be an LAMP” appear on have been turned abnormality in the Possible...
Página 55: Cleaning And Replacing The Air Filter
Cleaning and replacing the air filter If the air filter becomes clogged with dust, the internal temperature of the projector will rise, the TEMP indicator will illuminate and the projector’s power will turn off (the TEMP indicator will flash after the power is turned off). The air filter should be cleaned every 100 hours of use.
Página 56: Replacing The Lamp Unit
Replacing the lamp unit Warning Lamp unit replacement period The lamp unit should only be The lamp is a consumable product. replaced by a qualified Even when the full life of the bulb technician. has not been exhausted, the When replacing the lamp, allow it brightness of the light will gradually to cool for at least one hour decline.
Página 57 On-screen display LAMP indicator Displayed for 30 seconds. Pressing any More than 1 800 hours button will clear the Illuminates red during display. image projection and standby mode. Remains displayed until More than 2 000 hours any button is pressed. Lamp unit replacement procedure NOTE: B If the lamp usage time has passed 2 000 hours (when “LAMP POWER”...
Página 58 ' Install the lamp unit cover, and + Press the ENTER button to then use a Phillips screwdriver display the “OPTION” menu, and then press the F or G button to to securely tighten the lamp unit cover fixing screws. select “LAMP RUNTIME”.
Página 59: Before Calling For Service
Before calling for service Before calling for service, check the following points. Problem Possible cause Page Power does not B The power cord may not be connected. – turn on. – B The main power supply is not being supplied to the wall outlet.
Página 60: Cleaning And Maintenance
Problem Possible cause Page The picture does B The signal format (“TV-SYSTEM”) may not be set not display correctly. correctly. – B There may be a problem with the video tape or other signal source. B A signal which is not compatible with the projector may be being input.
Página 61: Specifications
480 000 (800 x 600) x 3 panels Lens: Manual zoom (1 - 1.2) / Manual focus PT-LB20NTU/PT-LB20U/PT-LB20VU: F 1.7 - 1.9 f 21.5 mm - 25.8 mm PT-LB20SU: F 1.8 - 2.1 f 22.0 mm - 26.2 mm Lamp:...
Página 62 Width: 297 mm (11-11/16˝) Height: 73 mm (2-27/32˝) Length: 210 mm (8-1/4˝) Weight: PT-LB20NTU: 2.2 kg (4.9 lbs.) PT-LB20U/PT-LB20SU/PT-LB20VU: 2.1 kg (4.6 lbs.) Operating environment: Temperature: 0 °C - 40 °C (32 °F - 104 °F) [When the “FAN CONTROL” is set to “HIGH”...
Página 63: Appendix
Appendix List of compatible signals Scanning Picture Resizing* Display Dot clock frequency quality* resolution frequency Format Mode LB20NTU LB20NTU (dots)* (MHz) LB20U LB20SU LB20U LB20SU (kHz) (Hz) LB20VU LB20VU NTSC/NTSC4.43/ 720 x 480i 15.7 59.9 Video/S-Video PAL-M/PAL60 PAL/PAL-N/SECAM 720 x 576i 15.6 50.0 Video/S-Video...
Página 64 If the screen size (diagonal) is SD (m), then the following formula is used to calculate the projection distance for the wide lens position (LW) and the projection distance for the telephoto lens position (LT). LW/LT LW=0.030xSD/0.0254-0.037 PT-LB20NTU/PT-LB20U LT=0.036xSD/0.0254-0.037 LW=0.031xSD/0.0254-0.038 PT-LB20SU LT=0.037xSD/0.0254-0.038 LW=0.035xSD/0.0254-0.037...
Página 65: Using The Serial Connector
Using the SERIAL connector The serial connector which is on the connector panel of the projector conforms to the RS-232C interface specification, so that the projector can be controlled by a personal computer which is connected to this connector. Connection Communications settings Computer SERIAL(female)
Página 66: Control Commands
000-063 (Adjustment value 0-63) Parameter Input signal VID=VIDEO SVD=S-VIDEO selection RG1=RGB1 RG2=RGB2 NWP=NETWORK (PT-LB20NTU only) Callback 0 = Standby Lamp ON 1 = Lamp ON control active condition query 2 = Lamp ON 3 = Lamp OFF control active Operation will be switched between ON and OFF each time the command is sent.
Página 67: Dimensions
Dimensions <Units: mm (inch)> 81.2( 3-3/16 ) 297(11-11/16) 196(7-11/16) Trademark acknowledgements B VGA and XGA are trademarks of International Business Machines Corporation. B Macintosh is a registered trademark of Apple Computer, Inc. B S-VGA is a registered trademark of the Video Electronics Standards Association.
Página 68: Notes Importantes Concernant La Securite
NOTES IMPORTANTES CONCERNANT LA SECURITE AVERTISSEMENT: POUR REDUIRE LES RISQUES DE FEU OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À L’EAU OU À L’HUMIDITÉ Alimentation: Ce projecteur LCD est conçu pour fonctionner sur secteur de 100 V - 240 V, 50 Hz/60 Hz seulement. ATTENTION: Le cordon d’alimentation secteur fourni avec le projecteur peut être utilisé...
Página 69: Précautions De Sécurité
AVERTISSEMENT: B Ne peut être utilisé dans une salle d’ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment. B Pour l’équipement branché en permanence, un dispositif de disconnexion d’accès facile doit être incorporé dans le câble d’installation du bâtiment; B Pour l’équipement branchable, une prise secteur d’accès facile doit être installée près de l’équipement.
Página 70 B Pour toute inspection, réglage ou réparation, s’adresser à un centre technique agréé. Nettoyer la fiche du cordon d’alimentation régulièrement afin d’éviter toute accumulation de poussière. B Si de la poussière s’accumule sur la fiche du cordon d’alimentation, l’humidité peut endommager l’isolant et entraîner un incendie. Débrancher la fiche du cordon d’alimentation de la prise de courant et l’essuyer avec un tissu sec.
Página 71 Garder les piles hors de portée des enfants. B Si les piles sont ingérées, il y aura risque de décès par étouffement. En cas d’ingestion des piles, consulter immédiatement un médecin. Veiller à ce que les bornes + et - des piles n’entrent pas en contact avec des objets métalliques tels que colliers ou épingles à...
Página 72 B Ne pas installer le projecteur dans des endroits étroits, mal ventilés tels que des placards ou des étagères. B Ne pas placer le projecteur sur des tissus ou du papier, ces matériaux peuvent être aspirés dans l’orifice d’entrée d’air. Ne pas installer le projecteur dans des endroits humides ou poussiéreux ou dans des endroits où...
Página 73: Avant L'utilisation
B Ce projecteur continue de consommer environ 4 W de courant, même lorsque l’alimentation électrique est coupée. Débrancher la fiche du cordon d’alimentation de la prise de courant comme mesure de sécurité avant d’effectuer tout nettoyage. B Sinon cela peut causer des chocs électriques. Demander à...
Página 74 Si le projecteur est installé au plafond, demander à un technicien qualifié de faire tous les travaux d’installation. Il faut acheter le kit d’installation séparé (numéro de modèle: ET-PKB30). En outre, tous les travaux d’installation doivent être exécutés uniquement par un technicien qualifié.
Página 75: Remplacement Du Bloc De Lampe
Remplacement du bloc de lampe AVERTISSEMENT Période de remplacement du bloc de lampe Le bloc de lampe ne devrait être La lampe est un produit qui doit être remplacé que par un technicien remplacé. Même si la durée de vie qualifié.
Página 76 Affichage à l’écran Indicateur LAMP Affiché pendant 30 secondes. L’affichage Plus de 1 800 heures S’allume en rouge disparaît si l’on appuie sur pendant que l’image est n’importe quelle touche. projetée et en mode Reste affiché jusqu’à ce d’attente. Plus de 2 000 heures qu’une touche quelconque soit pressée.
Página 77 ' Installer le couvercle du bloc de + Appuyer sur la touche ENTER lampe, puis utiliser un tournevis pour faire apparaître le menu Phillips pour resserrer “OPTION”, puis appuyer sur la touche F ou G pour fermement les vis de fixation du couvercle du bloc de lampe.
Página 78: Proyector Lcd
Proyector LCD Para uso comercial Instrucciones de funcionamiento PT-LB20NTU Modelo PT-LB20U PT-LB20SU PT-LB20VU POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S Antes de usar este producto, lea cuidadosamente las instrucciones y guárdelas...
Página 79 Este manual de instrucciones le brinda toda la información necesaria para usar su proyector. Esperamos que pueda obtener el máximo rendimiento de este nuevo producto y que esté muy conforme con su proyector LCD de Panasonic. El número de serie de su producto se puede encontrar en la parte de abajo del mismo.
Página 80 PRECAUCION: Este aparato tiene un enchufe de tres patas con conexión a tierra. Este enchufe debe ser enchufado sólo en toma de corriente con conexión a tierra. Esta es una característica de seguridad. Si no fuera posible conectar el enchufe en la toma de corriente, No quite consulte a un electricista.
Página 81 Marca: Panasonic Parte responsable: Panasonic Corporation of North America Dirección: One Panasonic Way Secaucus New Jersey 07094 Número de teléfono: 1-800-528-8601 or 1-800-222-0741 Email: pbtsservice@panasonic.com Este dispositivo cumple con la Parte 15 de las reglas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no de be provocar interferencias dañinas, y (2) este dispositivo debe aceptar...
Página 82 Contenido Preparativos BRILLO, COLOR, TINTE, DEFINICION, TEMP. COLOR, AVISO IMPORTANTE DE Balance del blanco R/G/B, SEGURIDAD ......2 DAYLIGHTVIEW, MODO AI, SISTEMA TV, IMAGEN FIJA, Precauciones respecto a la MODO SEÑAL, Proyectando seguridad ........6 imágenes sRGB compatibles Accesorios .........10 Ajuste de la posición....41 Antes de usar......11 POSICION, RELOJ, FASE RELOJ, Ubicación y función de cada...
Página 83: Precauciones Respecto A La Seguridad
Precauciones respecto a la seguridad ADVERTENCIA Si nota la presencia de humo, olores extraños o ruidos que salen desde el proyector, desenchufe el cable de alimentación del tomacorriente de la pared. B No continúe usando el proyector en tales casos, de lo contrario podrían producirse choques eléctricos o un incendio.
Página 84 No haga nada que pueda dañar el cable de alimentación o el enchufe del cable de alimentación. B No dañe el cable de alimentación, no le realice ninguna modificación, no lo coloque cerca de objetos calientes, no lo doble excesivamente, no lo tuerza, no tire de él, no coloque objetos pesados sobre él ni lo enrolle.
Página 85 Durante una tormenta, no toque el proyector ni el cable. B Podría sufrir golpes eléctricos. No use el proyector en un baño o ducha. B Podría ocasionar un incendio o sufrir golpes eléctricos. No mire hacia la lente mientras se usa el proyector. B La lente del proyector emite luz fuerte.
Página 86 Siempre desconecte todos los cables antes de mover el proyector. B Mover el proyector con cables todavía conectados puede dañar los cables, lo cual podría causar un incendio o choques eléctricos. No coloque ningún objeto pesado encima del proyector. B Si no observa esto podría ocasionar que el proyector se desequilibre y caiga, lo cual podría ocasionar daños o heridas.
Página 87: Accesorios
(TQBH9007 x1) *Sólo PT-LB20NTU T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S 10-E SPAÑOL...
Página 88: Antes De Usar
Antes de usar Precaución al mover el proyector Asegúrese de colocar la cubierta de la lente antes de mover el proyector. La lente de proyección es extremadamente susceptible a las vibraciones y golpes. Cuando mueva el proyector, use la bolsa de transporte accesoria. Cuando coloque el proyector dentro de la bolsa de transporte, debe colocarlo de manera que la lente quede mirando hacia arriba.
Página 89 Notas sobre el uso A fin de obtener la mejor calidad de imagen Cierre las cortinas o persianas de cualquier ventana y apague cualquier luz fluorescente que esté cerca a la pantalla para evitar que la luz del exterior o la luz de luces interiores se refleje en la pantalla.
Página 90: Ubicación Y Función De Cada Parte
Ubicación y función de cada parte Proyector <Vista superior, derecha y frontal> & # Panel de control del proyector (página 16) $ Anillo de zoom (página 25) % Anillo de enfoque (página 25) & Bloqueo de seguridad Se puede usar para conectar un cable antirrobo comercialmente disponible (fabricado por Kensington).
Página 91 Proyector <Atrás y abajo> $ %$ & # Panel de conectores (página 15) $ Puerto de salida de aire No cubra este puerto. % Altavoz & Patas ajustables delanteras (Izq./Der.) (página 25) ' Puerto de entrada de aire, Filtro de aire (página 54) No cubra este puerto.
Página 92: Panel De Conectores
Panel de conectores & # Enchufe de entrada de alimentación (AC IN) (página 24) El cable de alimentación accesorio se conecta aquí. No use ningún otro cable de alimentación que no sea el cable de alimentación accesorio. $ Conector SERIAL (páginas 21, 22 y 64) Este conector se usa para conectar un ordenador personal al proyector de manera de controlar externamente el proyector.
Página 93: Panel De Control Del Proyector
Panel de control del proyector Funcionamiento del menú # $ % & <en el panel de conectores: página 15> Mando a distancia POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR # Indicador RGB INPUT T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S Este indicador se ilumina cuando una señal está...
Página 94 Cuando se selecciona NETWORK, la exhibición en la pantalla cambiará entre cuatro estilos de ventanas, el estilo de índice y 16 estilos de índice. (Sólo PT-LB20NTU. Consulte el CD-ROM accesorio para más detalles.) 2 Botones D.ZOOM +/- (página 30)
Página 95: Configuración
Configuración Métodos de proyección El proyector se puede configurar para ser usado en cualquiera de los siguientes cuatro métodos de proyección. Seleccione cualquier método de proyección que coincida con el método de configuración. (El método de proyección puede ser ajustado desde el menú “OPCIONES”. Consulte la página 47 para más detalles.) BProyección frontal desde la mesa BProyección frontal desde el techo Items del menú...
Página 96: Posición Del Proyector
H1: Distancia desde el pantalla centro de la lente hasta el borde inferior de la imagen proyectada Pantalla Distancias de proyección PT-LB20NTU/PT-LB20U 4:3 Tamaño de la Distancia de proyección (L) Posición de la pantalla (diagonal) altura (H1) Amplitud (LW) Telefoto (LT) 0,84 m(33˝)
Página 97 PT-LB20SU 4:3 Tamaño de la Distancia de proyección (L) Posición de la pantalla (diagonal) altura (H1) Amplitud (LW) Telefoto (LT) 0,84 m(33˝) — 1,1 m(3´7˝) 0,08 m(3-1/8˝) 1,02 m(40˝) 1,2 m(3´11˝) 1,4 m(4´7˝) 0,09 m(3-17/32˝) 1,27 m(50˝) 1,5 m(4´11˝) 1,8 m(5´10˝) 0,11 m(4-5/16˝) 1,52 m(60˝) 1,8 m(5´10˝)
Página 98: Conexiones
T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S (Sólo PT-LB20NTU) NOTA: B No ingrese la señal al conector RGB2 IN/1 OUT cuando “SELEC RGB2”...
Página 99: Conexión Al Equipo De Vídeo
Conexión al equipo de vídeo Ordenador para control Cable del adaptador D-sub de 15 clavijas - BNCx5 (macho) Rojo (conectar al conector de señal P Azul (conectar al conector de señal P Verde (conectar al conector de señal Y) Reproductor de DVD (con conectores de video componente) Adaptador serial...
Página 100: Preparación Del Mando A Distancia
Preparación del mando a distancia Inserte la pila de litio accesoria mientras se asegura que las polaridades estén bien. # Mientras empuja la lengüeta del soporte de la pila hacia la derecha, tire del soporte de la pila. Parte posterior Empuje la lengüeta Tire...
Página 101: Conecte La Alimentación
Conecte la alimentación Antes de conectar la alimentación 1. Asegúrese que todos los dispositivos periféricos estén Cable de conectados correctamente. alimentación 2. Retire la cubierta de la lente. POWER INPUT VIDEO & AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW Botón POWER...
Página 102: Ajustando El Ángulo
B Cuando ingresa una señal YP , se exhibirá “YP ” en vez de “RGB”. B “NETWORK” es sólo para PT-LB20NTU. Siga el procedimiento a continuación cuando ajuste el proyector por primera vez, y cuando cambie el lugar de instalación.
Página 103: Desconexión De La Alimentación
Desconexión de la alimentación Botón POWER POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER VOLUME D.ZOOM INDEX WINDOW PROJECTOR Cable de alimentación Presione el botón POWER. D E S C O N E C T A L A A L I M E N T A C I Ó N BAparecerá...
Página 104: Función De Corte De Alimentación Directa
Función de corte de alimentación directa Puede desconectar el cable de alimentación durante la proyección o inmediatamente después de usar y mover el proyector. El ventilador de enfriamiento funcionará mediante la fuente de alimentación interna para enfriar la lámpara. B Cuando use esta función, podría tomar más tiempo para que la lámpara se vuelva a encender comparado con cuando la lámpara se enfría con el cable de alimentación conectado.
Página 105: Corrección De La Distorsión Trapezoidal Y El Posicionamiento Automático
Corrección de la distorsión trapezoidal y el posicionamiento automático (AUTO SETUP) Este proyector detecta el grado de inclinación y la señal de entrada. La distorsión trapezoidal y la posición de la imagen se pueden corregir automáticamente de acuerdo con la señal de entrada. Presione el botón AUTO SETUP.
Página 106: Apagando La Imagen Y El Sonido Momentáneamente
T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S INDEX cancelar la imagen fija. WINDOW NOTA: PROJECTOR B El botón FREEZE quedará deshabilitado cuando se haya seleccionado NETWORK. (Sólo PT-LB20NTU) SPAÑOL...
Página 107: Ampliando La Imagen
Ampliando la imagen (D.ZOOM) Presione el botón D.ZOOM +/-. POWER INPUT VIDEO AUTO MENU SETUP ENTER FREEZE SHUTTER B La imagen va a ser ampliada a 1,5 veces VOLUME D.ZOOM el tamaño normal. INDEX WINDOW PROJECTOR El mando a distancia funciona mientras se usa la función D. ZOOM (zoom digital) Presione los botones D.ZOOM +/- para cambiar el grado de ampliación.
Página 108: Mostrando Dos Pantallas
índice y 16 estilos de PROJECTOR índice. (Sólo PT-LB20NTU. Consulte el CD- ROM accesorio para más detalles.) El mando a distancia funciona mientras se usa la función INDEX WINDOW Presione el botón F F o G G para seleccionar un tamaño de pantalla.
Página 109: Menús En Pantalla
V O L U M E N ROJO/VERDE/AZUL”. I D I O M A O P C I O N E S (Sólo PT-LB20NTU) S E G U R I D A D Cuando ingresa una señal YP R E D S E L .
Página 110 S V E N S K A N O R S K D A N S K Menú RED (página 51) P O L S K I (Sólo PT-LB20NTU) T I N A M A G Y A R R E D R E D C A M B .
Página 111: Funcionamiento De Menú
Guía de funcionamiento de menú # Presione el botón MENU. Se exhibirá el M E N Ú POWER INPUT “MENU T R A P E C I O VIDEO PRINCIPAL”. I M A G E N P O S I C I O N AUTO MENU SETUP...
Página 112: Ítems Del Menú En La Pantalla No Disponibles
& Presione el botón F F o G G para Ítems del menú en la seleccionar un ítem, y luego pantalla no disponibles presione el botón I I o H H para cambiar o ajustar el ajuste. Este proyector tiene ítems no Se exhibirá...
Página 113: Corrección De La Distorsión Trapezoidal
Corrección de la distorsión trapezoidal La distorsión trapezoidal se corrige automáticamente cuando se usa la función de configuración automática del proyector, pero esta corrección no funcionará apropiadamente si la pantalla misma está inclinada. En tales casos, puede corregir la distorsión trapezoidal manualmente usando el siguiente procedimiento.
Página 114: Ajuste De La Imagen
NETWORK, no se exhibirán los El mejor modo para usar en ajustes “BAL ROJO/VERDE/AZUL”. condiciones oscuras es (Sólo PT-LB20NTU) “NATURAL”. Para lugares con las condiciones de iluminación Cuando ingresa una señal YP normales, seleccione “ESTÁNDAR”. I M A G E N...
Página 115: Balance Del Blanco R/G/B
CONTRASTE TEMP. COLOR Sirve para ajustar el contraste de la T E M P . C O L O R E S T Á N D A R imagen. (Ajuste el “BRILLO” A L T O primero si es necesario antes de ajustar el “CONTRASTE”.) B A J O La imagen es brillante: botón I...
Página 116 DAYLIGHTVIEW BAL.BLANCO Esto se usa para ajustar la B A L . B L A N C O intensidad de las imágenes proyectadas cuando se usa el proyector en un lugar con mucha luz. Cuando se usan lámparas Presione el botón ENTER para fluorescentes para iluminar el lugar.
Página 117: Modo Señal, Proyectando
SISTEMA TV MODO SEÑAL (Sólo S-VIDEO/VIDEO) (Sólo RGB/YP /NETWORK) Esto exhibe el tipo de señal que S I S T E M A T V A U T O actualmente está siendo N T S C proyectada. Consulte la lista en la página 62 para obtener detalles N T S C 4 .
Página 118: Ajuste De La Posición
Ajuste de la posición POSICION Cuando ingresa una señal RGB, presione primero el botón AUTO P O S I C I O N SETUP para iniciar el posicionamiento automático. Si no Mueve la posición de la imagen. logra el ajuste ideal cuando realiza Presione el botón ENTER para “AUTO SETUP”, ajuste de acuerdo exhibir la pantalla “POSICION”.
Página 119 ASPECTO S4:3 El tamaño de la señal de entrada se (Sólo S-VIDEO/VIDEO/ 480i, 576i, comprime al 75% y se proyecta. 480p y 576p YP (Esto es útil para proyectar una A S P E C T O A U T O imagen con una relación de aspecto 4:3 en una pantalla 16:9.) 4 : 3...
Página 120: Bloqu. Cuadro
REDIMENSION NOTA: Normalmente se debe ajustar a “SÍ”. B Si usa este proyector en (Este ajuste se usa solamente para lugares tales como cafés u señales que tengan resoluciones hoteles con la intención de inferiores a los paneles LCD. exhibir programas con un Consulte la página 62 para más propósito comercial o para una detalles.)
Página 121: Cambio Del Idioma De Exhibición
Cambio del idioma de exhibición Presione el botón F o G del proyector o del mando a distancia para seleccionar un idioma, luego presione el botón ENTER para aceptar el ajuste. Indica el idioma actualmente I D I O M A E S P A Ñ...
Página 122: Ajuste De Las Opciones
Ajuste de las opciones Presione el botón F o G para BUSQU.ENTR. seleccionar un ítem, y luego Normalmente se debe ajustar a “SÍ” presione el botón I o Hpara SÍ cambiar el ajuste. Cuando está conectada la alimentación y “AUTO SETUP” está O P C I O N E S funcionando, el proyector detectará...
Página 123: Selec Rgb2, Rgb/Yp B P R
SELEC RGB2 MODO SXGA Este ajuste se usa para seleccionar M O D O S X G A S X G A la función del conector RGB2 IN/1 S X G A + OUT. Este ajuste es válido solo cuando RGB/YP ingresa una señal SXGA.
Página 124: Instalacion
INSTALACION ALIM.LAMPARA I N S T A L A C I O N F R O N T A L A L I M . L A M P A R A A L T O R E T R O B A J O Este ajuste se debe cambiar de Este ajuste cambia la luminosidad...
Página 125: Mem.estado
FUNC 1 MEM.ESTADO Esto ajusta el estado de arranque F U N C 1 D A Y L I G H T cuando se conecta el cable de T R A P E C I O alimentación. Asigna una función al botón FUNC1 SÍ...
Página 126: Ajustando La Función De Seguridad
Ajustando la función de seguridad Este proyector está equipado con una función de seguridad. Se puede exhibir una pantalla de contraseña, o se puede ajustar la URL de una compañía y se puede exhibir en la parte de debajo de la imagen proyectada. Presione el botón F o G en el ENT.
Página 127 VER TEXTO NOTA: Puede ajustar el texto a exhibirse B La contraseña introducida en todo momento en la parte de aparecerá como . No se debajo de las imágenes exhibirá en la pantalla. proyectadas. B Si introduce mal la contraseña, las palabras “CONTRASEÑA”...
Página 128: Instalación De Red
Instalación de red (Sólo PT-LB20NTU) Deberá ajustar algunos ítems al controlar el proyector con un ordenador mediante la red inalámbrica. Para más detalles consulte el CD-ROM accesorio. ENT.CONTRSÑ R E D Ajuste a “SÍ” si desea usar una R E D C A M B .
Página 129: Cuando El Indicador Temp Y El Indicador Lamp Están Iluminados
Cuando el indicador TEMP y el indicador LAMP están iluminados Hay dos indicadores en el panel de control del proyector que nos dan información acerca de las condiciones de funcionamiento del proyector. Estos indicadores se iluminan o destellan para advertirle acerca de problemas que hayan ocurrido dentro del proyector, de manera que si observa que uno de los indicadores está...
Página 130 Indicador LAMP Exhibición Iluminado (rojo) Destellando (rojo) del indicador Se acerca el momento Se ha detectado algo anormal en el circuito de reemplazar la de la lámpara. Problema lámpara. B Aparece “CAMBIO B La alimentación B Puede haber algo LAMP” en la puede haber sido anormal en el Causa...
Página 131: Limpieza Y Reemplazo Del Filtro De Aire
Limpieza y reemplazo del filtro de aire Si el filtro de aire se tapa con polvo, la temperatura interna del proyector subirá, el indicador TEMP se iluminará y se desconectará la alimentación del proyector (el indicador TEMP destellará después que se desconecta la alimentación).
Página 132: Reemplazo De La Lámpara
Reemplazo de la lámpara ADVERTENCIA Periodo de reemplazo de la lámpara La lámpara debería ser La lámpara es un producto reemplazada solamente por un perecedero. Aunque la vida útil de técnico calificado. la lámpara no haya transcurrido, el Al cambiar la lámpara, deje que brillo de la lámpara variará...
Página 133: Procedimiento De Reemplazo De La Lámpara
Exhibición en la pantalla Indicador LAMP Se exhibe durante 30 segundos. Presionando Más de 1 800 horas Se ilumina de rojo cualquier botón se mientras se proyecta borrará la exhibición. una imagen y en el Permanecerá modo de espera. Más de 2 000 horas exhibiéndose hasta presionar cualquier botón.
Página 134 ' Coloque la cubierta de la + Presione el botón ENTER para lámpara, y luego use un exhibir el menú “OPCIONES”, y destornillador Phillips para luego presione el botón F F o G G asegurar firmemente los para seleccionar “TIEMPO LAMP”. tornillos de fijación de la cubierta de la lámpara.
Página 135: Antes De Solicitar Servicio
Antes de solicitar servicio Antes de solicitar servicio, verifique los siguientes puntos. Problema Posible causa Página B El cable de alimentación puede no estar No se conecta – la alimentación. conectado. B El suministro principal de alimentación no llega al –...
Página 136: Limpieza Y Mantenimiento
Problema Posible causa Página B Puede que el formato de la señal (“SISTEMA TV”) La imagen no se exhibe no esté ajustado correctamente. B Puede haber un problema con la cinta de video u correctamente. – otra fuente de señal. B Quizás está...
Página 137: Especificaciones
480 000 (800 x 600) x 3 paneles Lente: Zoom manual (1 - 1,2) / Enfoque manual PT-LB20NTU/PT-LB20U/PT-LB20VU: F 1,7 - 1,9 f 21,5 mm - 25,8 mm PT-LB20SU: F 1,8 - 2,1 f 22,0 mm - 26,2 mm Lámpara:...
Página 138: Serial Dimensiones
Ancho: 297 mm (11-11/16˝) Altura: 73 mm (2-27/32˝) Largo: 210 mm (8-1/4˝) Peso: PT-LB20NTU: 2,2 kg (4,9 lbs.) PT-LB20U/PT-LB20SU/PT-LB20VU: 2,1 kg (4,6 lbs.) Ambiente de funcionamiento: Temperatura: 0 °C - 40 °C (32 °F - 104 °F) [Cuando se ajusta “VENTILADOR” a “ALTO”...
Página 139: Apéndice
Apéndice Lista de señales compatibles Frecuencia Calidad de Cambio de Resolución Frecuencia de barrido la imagen* tamaño* de la del reloj de Formato Modo exhibición puntos LB20NTU LB20NTU LB20U LB20SU LB20U LB20SU (puntos)* (kHz) (Hz) (MHz) LB20VU LB20VU NTSC/NTSC4.43/ 720 x 480i 15,7 59,9 Video/S-Video...
Página 140: Métodos De Cálculo De Dimensiones De Proyección
Si el tamaño de la pantalla (diagonal) es SD (m), entonces se usa primero la siguiente fórmula para calcular la distancia de proyección para la posición con la lente de gran angular (LW) y con la lente de telefoto (LT). LW/LT LW=0,030xSD/0,0254-0,037 PT-LB20NTU/PT-LB20U LT=0,036xSD/0,0254-0,037 LW=0,031xSD/0,0254-0,038 PT-LB20SU LT=0,037xSD/0,0254-0,038...
Página 141: Uso Del Conector Serial
Uso del conector SERIAL El conector SERIAL que se encuentra en el panel de conectores del proyector está de acuerdo con la especificación de interfaz RS-232C, por lo tanto se puede controlar el proyector mediante un ordenador personal conectado a este conector. Conexión Ajuste de comunicaciones Nivel de señal...
Página 142: Comandos De Control
000-063 (Valor de ajuste 0-63) Parámetro Selección de la VID=VIDEO SVD=S-VIDEO señal de entrada RG1=RGB1 RG2=RGB2 NWP=NETWORK (Sólo PT-LB20NTU) Rellamada Pregunta de 0 = Espera condición de la 1 = Control de la lámpara ON lámpara ON 2 = Lámpara ON 3 = Control de la lámpara OFF...
Página 143: Dimensiones
Dimensiones <Unidades: mm (˝)> 81,2( 3-3/16 ) 297(11-11/16) 196(7-11/16) Reconocimiento de marcas registradas B VGA y XGA son marcas registradas de la International Business Machines Corporation. B Macintosh es una marca registrada de Apple Computer Inc. B S-VGA es una marca registrada de Video Electronics Standards Association.
Página 144 T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S SPAÑOL...
Página 145 Professional/Industrial Video Panasonic Broadcast & Television Systems Company Unit of Panasonic Corporation of North America One Panasonic Way 4E-7 Secaucus, NJ 07094 (201) 392-4443 3330 Cahuenga Blvd West Los Angels, CA 90068 (323) 436-3500 Technical Support: (800) 524-1448 T H E T R U S T E D S O U R C E F O R P R O J E C T O R L A M P S A N D A C C E S S O R I E S...
Página 146 Disclaimer Disclaimer This user manual is provided as a free service by FixYourDLP.com. FixYourDLP is in no way responsible for the content of this manual, nor do we guarantee its accuracy. FixYourDLP does not make any claim of copyright and all copyrights remain the property of their respective owners. About FixYourDLP .com FixYourDLP.com (http://www.
