10. Pulse el mando Multiuso para seleccionar Tiempo.
11. Pulse el botón de menú lateral Fuente. Aparecerá un menú emergente donde
se mostrará una lista desplazable de las fuentes disponibles.
12. Gire el mando Multiuso para resaltar CH1.
13. Pulse el mando Multiuso para seleccionar CH1.
14. Pulse el botón de opción Cursor 1.
15. Gire el mando Multiuso hasta colocar el cursor en el punto donde la forma de
onda cruza la segunda línea de la retícula por debajo del centro de la pantalla.
Éste es el nivel del 10% de la forma de onda.
16. Pulse el botón de opción Cursor 2.
17. Gire el mando Multiuso hasta colocar el cursor en el punto donde la forma de
onda cruza la segunda línea de la retícula por encima del centro de la pantalla.
Éste es el nivel del 90% de la forma de onda.
La lectura Δt en el menú Cursores corresponde al tiempo de subida de la forma
de onda.

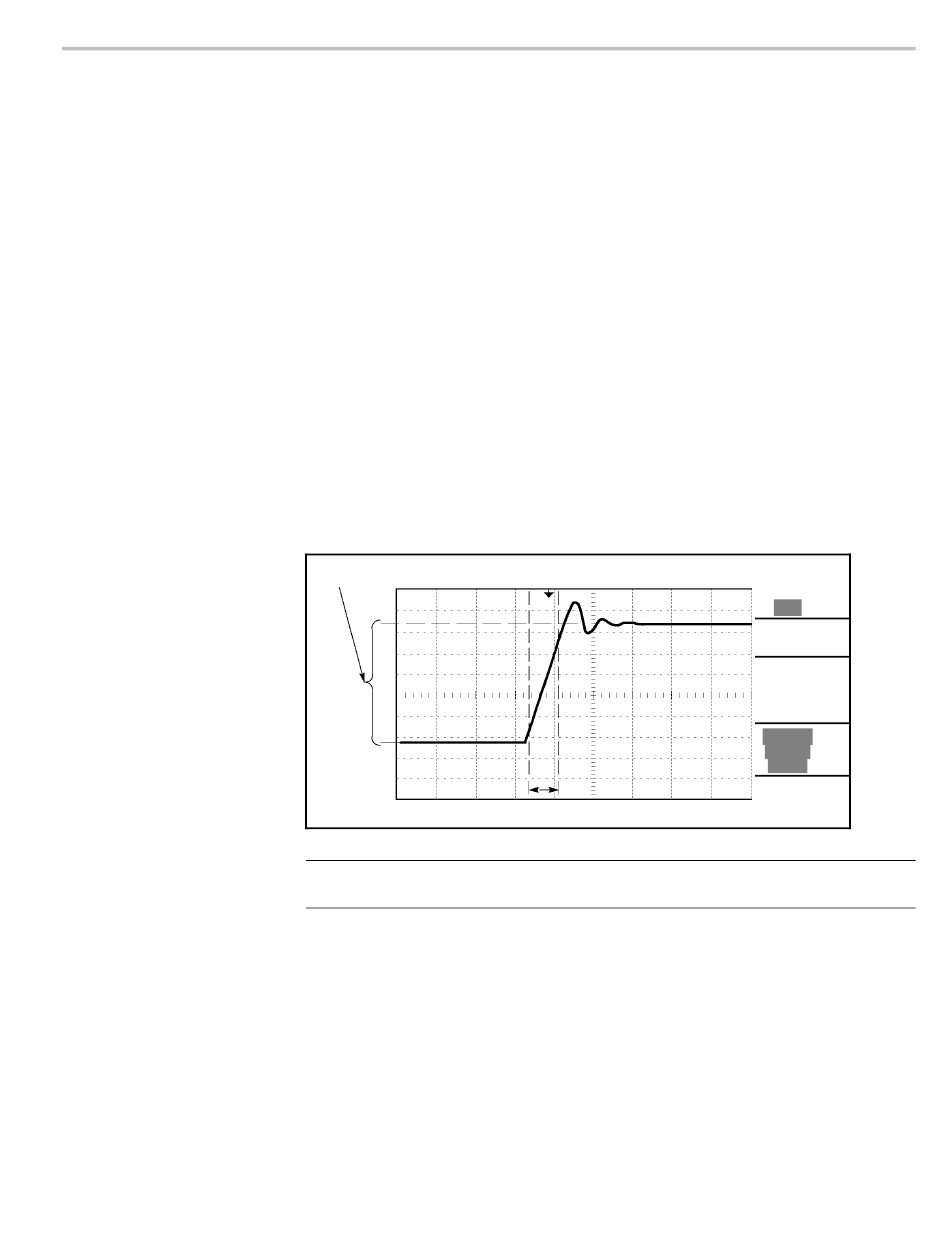

5 divisiones
NOTA.
La medida de tiempo de subida está disponible como medida automática
en el menú Medidas. (Consulte la página 88, Realizar mediciones.)
Ejemplos de aplicación
Tipo
Hora
Fuente
Ch1
Δt 140,0 ns
1/Δt 7,143
MHz
ΔV 2,08 V
Cursor 1
-80,0 ns
-1,02 V
Cursor 2
60,0 ns
1,06 V
