Ejemplos de aplicación
Disparo en un ancho de pulso específico
38
8. Gire el mando Multiuso para resaltar CH1.
9. Pulse el mando Multiuso para seleccionar CH1.
10. Pulse el botón de opción Cursor 1.
11. Pulse el botón de opción Cursor 1.
12. Gire el mando Multiuso para colocar el cursor en el flanco activo de la señal
de selección de chip.
13. Pulse el botón de opción Cursor 2.
14. Gire el mando Multiuso para colocar el segundo cursor en la transición de la
salida de datos.
La lectura Δt en el menú Cursores corresponde al retardo de propagación entre
las formas de onda. La lectura es válida porque las dos formas de onda tienen el
mismo parámetro de la escala horizontal (segundos/división).

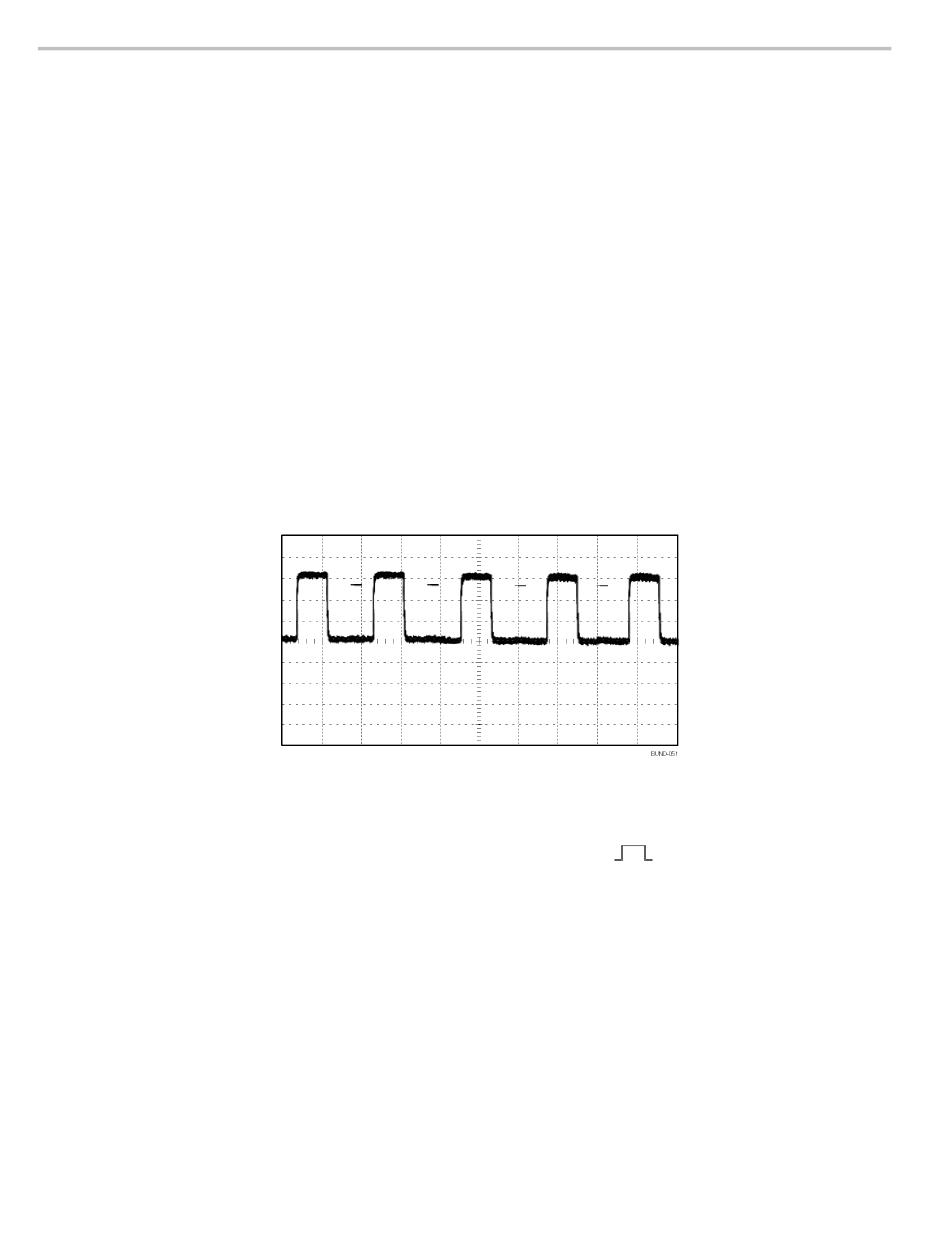

Para configurar una prueba de aberraciones de ancho de pulso, siga estos pasos:
1. Pulse el botón Autoconfigurar para disparar una visualización estable.
2. Pulse el botón de opción de ciclo único
ver un solo ciclo de la señal y realizar rápidamente una medición del ancho
de pulso.
3. Pulse el botón Menú de disparo para ver el menú Disparo.
4. Pulse Tipo.
5. Gire el mando Multiuso para resaltar Pulso en el menú emergente. Pulse el
mando para seleccionar una opción
6. Pulse Fuente.
7. Gire el mando Multiuso para resaltar CH1 en el menú emergente. Pulse el
mando para seleccionar una opción
Manual del usuario de los osciloscopios de las series TBS1000B y TBS1000B-EDU
del menú Autoconfig. para
