Montaje
5.8 Montaje de los aparatos con base de interconexión en una pared
5.8
Montaje de los aparatos con base de interconexión en una pared
Requisitos
Tenga en cuenta los siguientes requisitos para el montaje sobre una superficie plana:
● Tenga en cuenta las indicaciones relativas a la posición de montaje del capítulo
"Posición de montaje (Página 58)".
● Dos taladros roscados adecuados o tacos en la superficie plana
Consulte las distancias para los taladros en los dibujos dimensionales correspondientes
del capítulo "Dibujos dimensionales (Página 125)".
● Dos tornillos adecuados a los taladros M4 x 12 según DIN 784.
● Base de interconexión
Consulte la referencia correspondiente en la lista de accesorios del capítulo "Accesorios
y esquema de referencias (Página 43)".

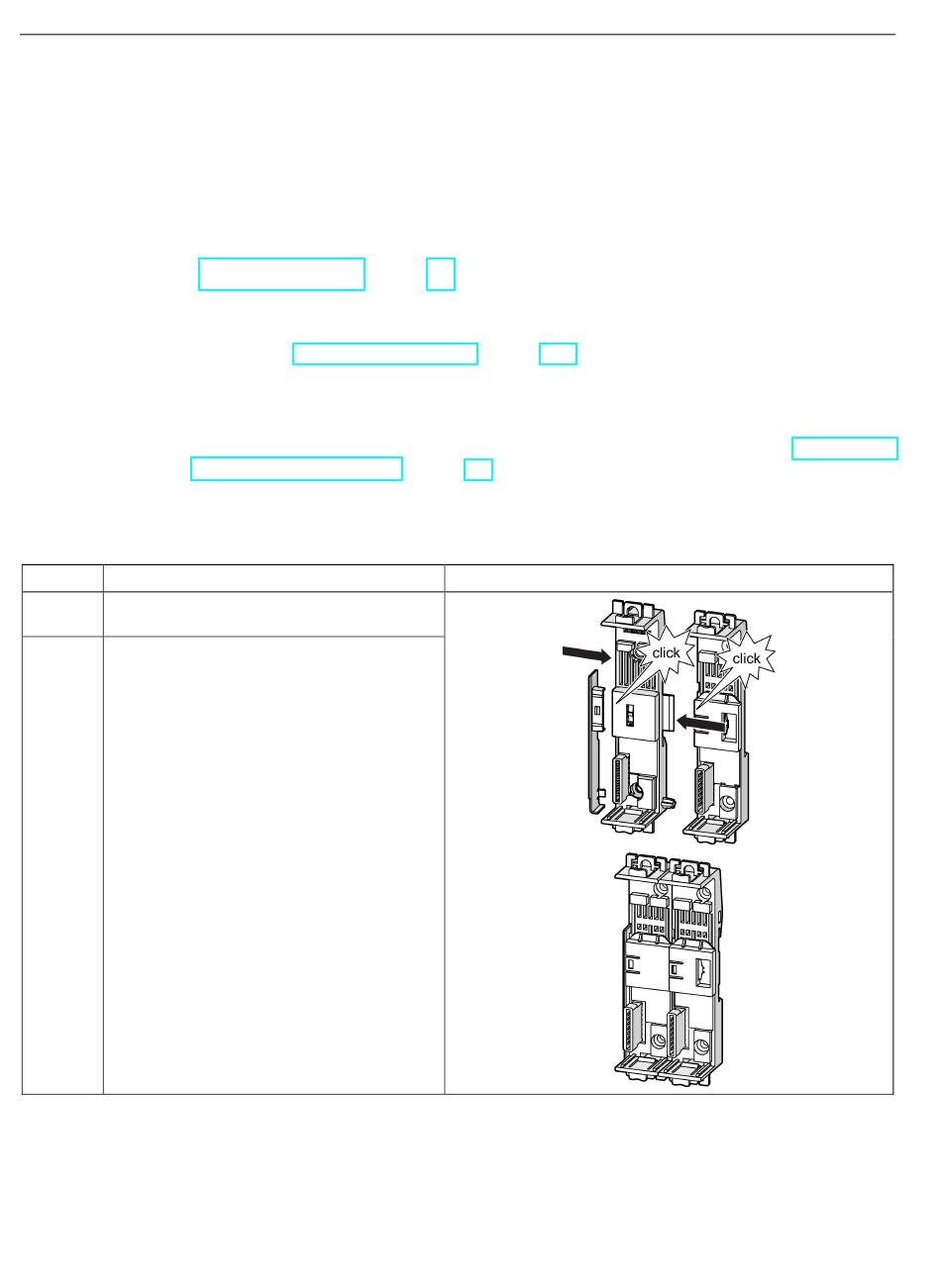

Procedimiento
Paso
1
Junte las bases de interconexión desplazán-
dolas hasta que encajen.
2
Monte la cubierta izquierda en la primera base
de interconexión de la estructura del sistema.
La cubierta está incluida en el volumen de
suministro de la base terminadora.
88
Operación
Imagen
Arrancadores de motor SIRIUS 3RM1
Manual de producto, 09/2015, A5E0345285095040A/RS-AD/004
