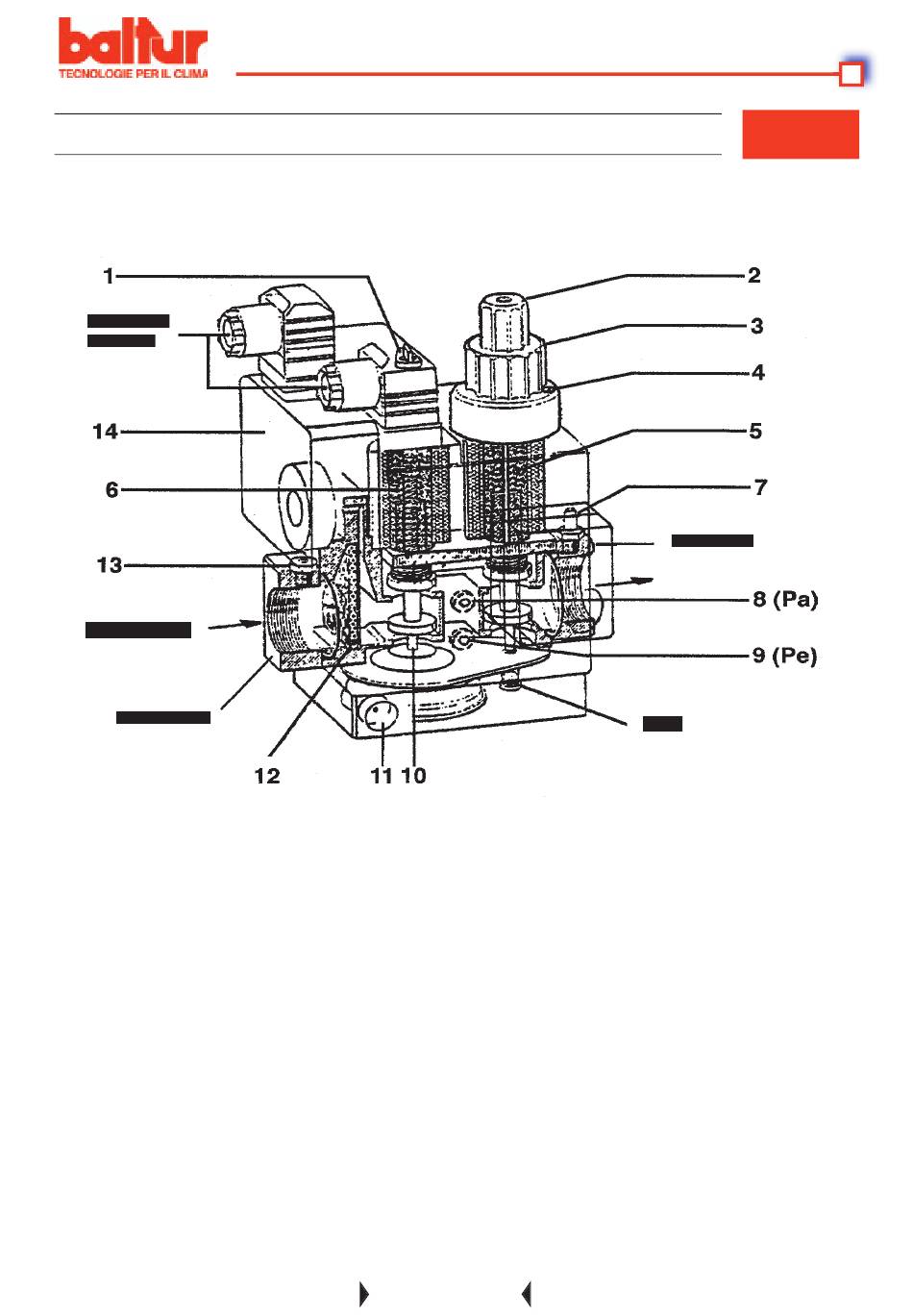

VÁLVULA GAS COMBINADA (monobloque) DUNGS mod.MB-DLE...B01
conexiones
eléctricas
sentido del fl ujo sentido del fl ujo
brida entrada
1 -
2 -
3 -
4 -
5 -
6 -
7 -
8 -
9 -
10 - Estabilizador de presión
11 - Purgador del estabilizador de presión
12 - Filtro de entrada
13 - Toma de presión entrada válvula
14 - Presóstato de mínima presión
QUEMADOR DE GAS NATURAL DE UNA ETAPA
Acceso al tornillo de regulación del estabilizador
Tuerca de acceso para la regulación del caudal de arranque
Tuerca de regulación del suministro máximo
Tornillo de bloqueo de la tuerca de regulación
Válvula principal (apertura en dos tiempos)
Válvula de seguridad (rápida)
Toma de presión (control presión salida válvula)
Toma de presión a la salida del estabilizador de presión (Pa)
Toma de presión entrada válvula (Pe)
0006080876 ed 2007/02
63 / 87
N° 0002910301
Rev.16/02/2004
brida salida
tapón
