2. Instrucciones de Instalación

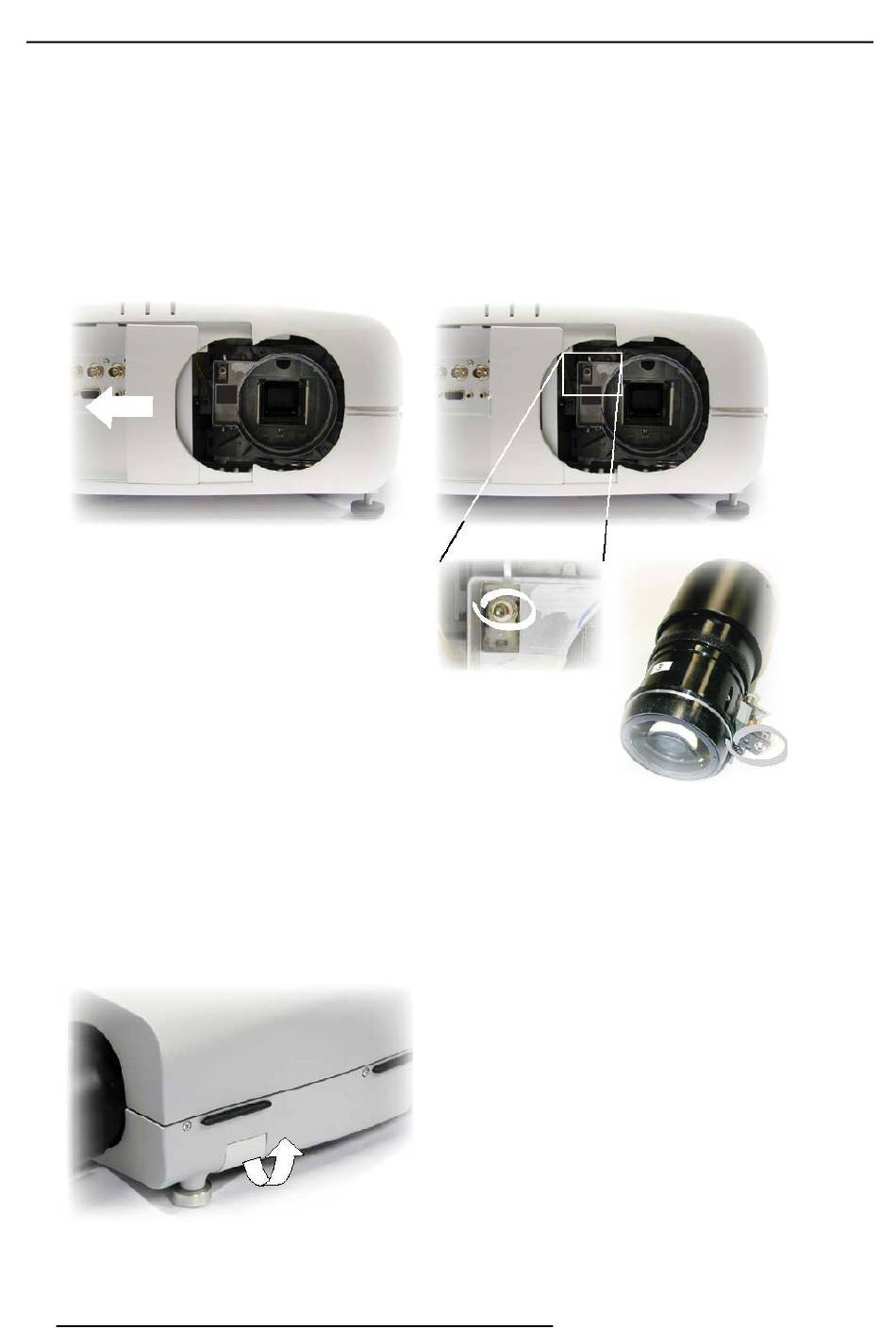

2.4.3 Instalación de la lente
¿ Cómo instalar ?
1. Saque la lente de su embalaje.
2. Deslice la puerta a la izquierda. (imagen 2-4)
3. Inserte la lente en el alojamiento.
Nota: En caso de una lente motorizada, el jack hembra debe encontrarse enfrente del jack macho, situado en la parte superior
izquierda de la carcasa del proyector. (imagen 2-5)
4. Apriete con cuidado la lente hasta que se encaje en su sitio.
5. Vuelva a cerrar la puerta.
Imagen 2-4
2.4.4

Quitar la lente

¿ Cómo quitar la lente ?
1. Deslice la puerta a la izquierda.
2. Desbloquee la lente mediante la palanca situada al lado derecho del proyector. (imagen 2-6)
3. Saque la lente de su alojamiento.
Imagen 2-6
14
Imagen 2-5
