3. Conexiones
Aparte del procesamiento de señales RGB, vídeo en componentes y señales de sincronismo, la configuración
avanzada de la entrada de 5 cables también permite el procesamiento de señales adicionales.
¿ Cómo seleccionar una fuente conectada a la entrada de 5 cables ?
1. Pulse la tecla 1 del mando a distancia.
Nota: También se puede seleccionar esta entrada mediante la tecla Source del teclado integrado o a través de los menús.
Nota sobre las señales de vídeo en componentes (Y/PB/PR)
Algunas interfaces utilizan señales de salida progresivas con una frecuencia de línea doble de 32 kHz. El
decodificador de vídeo utilizado para señales de vídeo no es adecuado para este tipo de señales puesto que
sólo puede procesar señales de 16 kHz. Dichas señales deben redireccionarse internamente seleccionando
Datos en BNC en vez de Vídeo en componentes en el menú Selección entrada y seleccionando "Cr/Y/Cb" en
la configuración avanzada del menú Archivos de Imagen.
3.2.4 Entrada de vídeo compuesto
Especificaciones de la entrada
La entrada de vídeo compuesto consta de 1 conector de entrada BNC.
1.0 Vpp ± 3dB
75 terminación de 75 Ω
Sin conexión en lazo

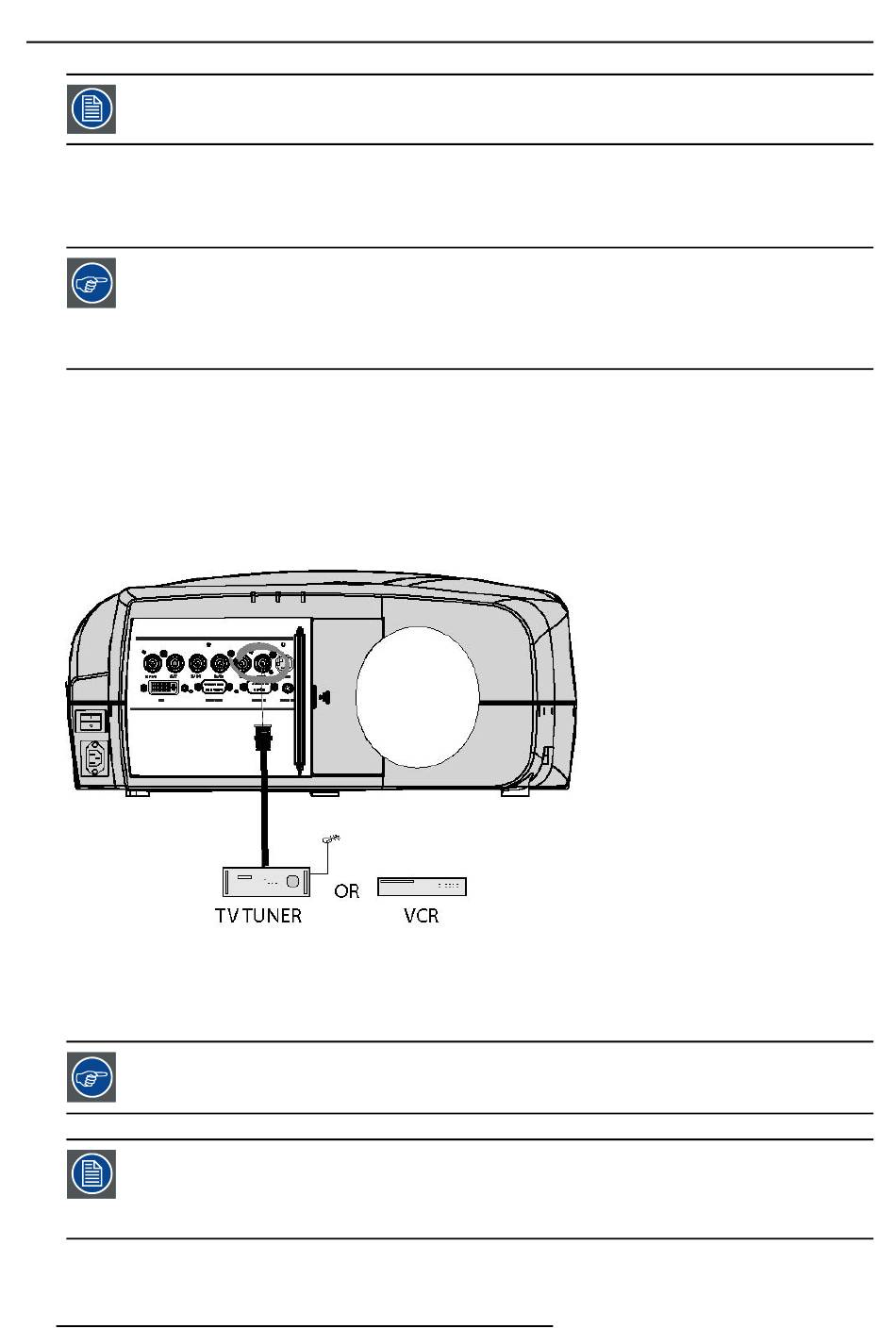

Imagen 3-5
Selección de la entrada de vídeo compuesto
1. Pulse la tecla 3 del mando a distancia.
Nota: También se puede seleccionar esta entrada mediante la tecla Source del teclado integrado o a través de los menús.
Se puede conectar al proyector hasta 7 señales de vídeo compuesto.
Configuración avanzada de la entrada de 5 cables, página 23
La siguiente observación sólo vale para proyectores IQ estándar (no para proyectores IQ Pro).
La sección de entradas Audio/Vídeo (3) permite la instalación de una entrada BNC adicional (denominada
como Vídeo2).
Para seleccionar esta entrada adicional, proceda de la misma manera que para la entrada estándar (tecla 3).
