4320
Enero de 2018
Instalación de módulos de alimentación de duración ampliada y normal
Existen dos opciones de alimentación por batería, módulos de alimentación de duración estándar y de larga duración. Consultar las
etiquetas de advertencia del módulo de alimentación, que se muestran en la figura 4, para determinar el tipo de módulo de
alimentación. Consultar la figura 5 al instalar el equipo.

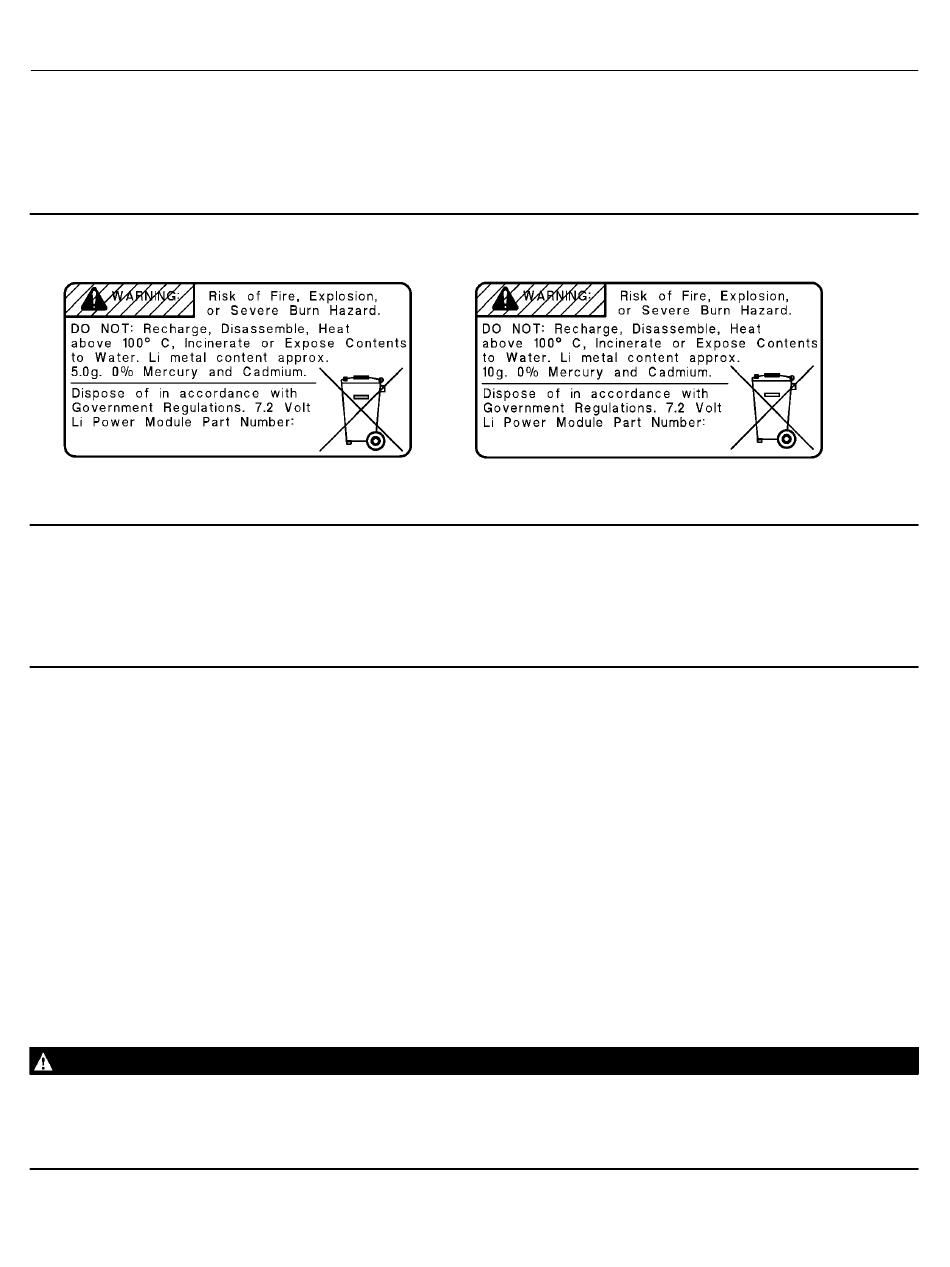

Figura 4. Etiquetas de advertencia del módulo de alimentación
GE57654X012
MÓDULO DE ALIMENTACIÓN
DE DURACIÓN NORMAL
Nota
La configuración predeterminada es para un módulo de alimentación normal. Si se instala el módulo de alimentación de duración
ampliada, deberá cambiarse la configuración. Una configuración incorrecta del módulo de alimentación afectará el cálculo de
los días restantes de vida útil. Si utiliza el comunicador de campo, seleccionar Configurar, Configuración manual, Módulo de
alimentación, Reajustar datos del módulo. En AMS Device Manager, seleccionar Configurar, Configuración manual y Reajuste
de variables del módulo de alimentación en la pestaña Alimentación.
Para instalar el módulo de alimentación:
1. Aflojar los dos tornillos que sujetan la cubierta del instrumento y abrirla.
2. Alinear el módulo de alimentación sobre los cuatro conectores tipo banana e insertarlo en la placa principal.
3. Insertar los cuatro tornillos autorroscantes en los receptores hembra correspondientes ubicados en el conjunto de la
cubierta/placa principal y apretar con un par de torsión de 0,282 Nm (2.5 lbf·in.) para asegurar adecuadamente el módulo de
alimentación.
4. Si se va a sustituir el módulo de alimentación, ver los pasos adicionales para reajustar el contador de vida útil restante del
módulo de alimentación, en el procedimiento Reajuste de variables del módulo de alimentación, en la página 59.
5. Cerrar la cubierta y ajustar los tornillos de la cubierta del instrumento con un par de torsión de 5,6 a 6,7 Nm (50 a 60 lbf·in.).
Instalación de la unidad suministrada con la opción de alimentación
externa
Consultar la figura 6 durante la instalación del cableado.
1. Aflojar los dos tornillos que sujetan la cubierta del instrumento y abrirla.
ADVERTENCIA
Seleccionar un prensaestopas clasificado para el entorno de uso (tal como área peligrosa, protección de ingreso y
temperatura). El uso de prensaestopas inadecuados puede ocasionar lesiones o daños materiales por incendio o explosión.
Al instalar el prensaestopas o el accesorio de conducto, minimizar la cantidad de cables que permanecen en la cavidad de la
carcasa para que no se compriman o se dañen al cerrar la cubierta en el paso 7.
10
Manual de instrucciones
GE57655X012
MÓDULO DE ALIMENTACIÓN
DE DURACIÓN AMPLIADA
D103621X0ES
