Vista desde arriba
3.2.4.1.3 Placa de características
®
30
VACUTAP
VV-Ex

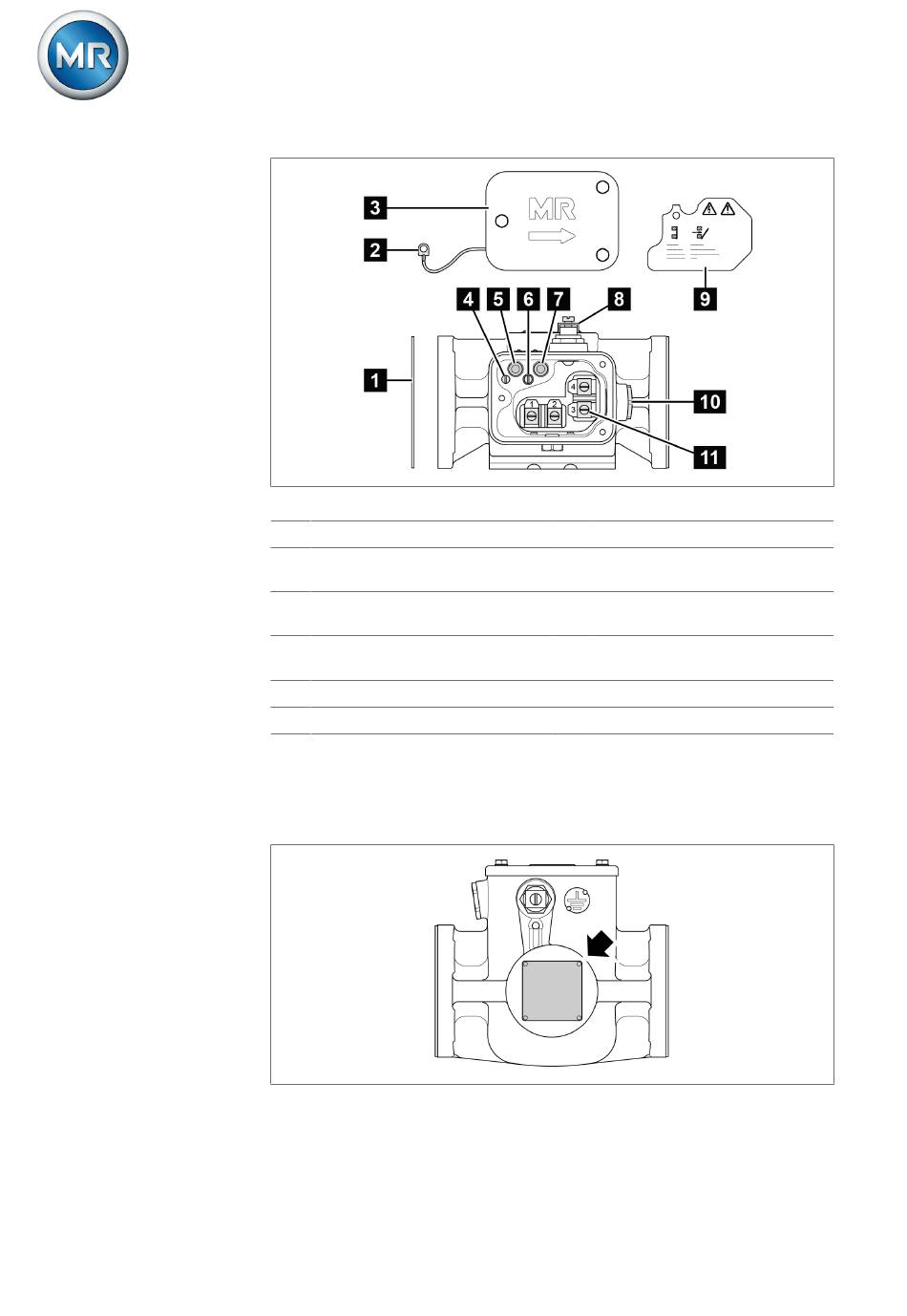

Figura 9: RS 2001-Ex
1 Junta
3 Tapa de la caja de bornes
5 pulsador de prueba SERVICIO (re-
posición)
7 pulsador de prueba DESCONE-
XIÓN (disparo de prueba)
9 Cubierta de protección
11 borne de conexión
La placa de características del relé de protección protegido contra explosión
se halla en la parte trasera del producto.
Figura 10: Posición de la placa de características
4983703/01 ES
3 Descripción del producto
2 guía del potencial
4 tornillo de cabeza ranurada para
guía del potencial
6 tornillo de cabeza ranurada para
cubierta de protección
8 conexión del conductor de tierra
10 Tapón roscado
Maschinenfabrik Reinhausen GmbH 2020
