Accès au bornier électrique
Le bornier se trouve dans la partie inférieure gauche de l'armoire, à l'intérieur d'un boîtier étanche. Effectuer les rac-
cordements électriques comme indiqué sur le schéma électrique sez. 45 et faire sortir les câbles par les trous appro-
priés.
4 5 6 7 8 9 10 11 12
A
B
( ( ( (
301
300
302
95
13 14 15 16 17 18 19 20 21 22 23 24
299
42 Capteur température sanitaire (non fourni)
72 Thermostat d'ambiance (non fourni)
72b Thermostat d'ambiance (non fourni)
95 By-pass (non fourni)
A = Phase "Chauffage"
B = Phase "Sanitaire"
C = Neutre
REMARQUE : Pour les vannes 2 fils avec retour
à ressort, utiliser les branchements B et C
130 Circulateur eau chaude sanitaire (non fourni)
138 Sonde externe (non fournie)
139 Chronocommande à distance (non fournie)
298 Capteur température cascade (non fourni)
299 Entrée 0÷10 Vcc
300 Contact brûleur allumé (contact propre)
301 Contact anomalie (contact propre)
302 Entrée à distance (230 V)
306 Circulateur de chauffage (non fourni)
307 Second circulateur de chauffage (non fourni)
FR
306
25 26 27 28 29 30
C
130/307
72
138 298 72B
139

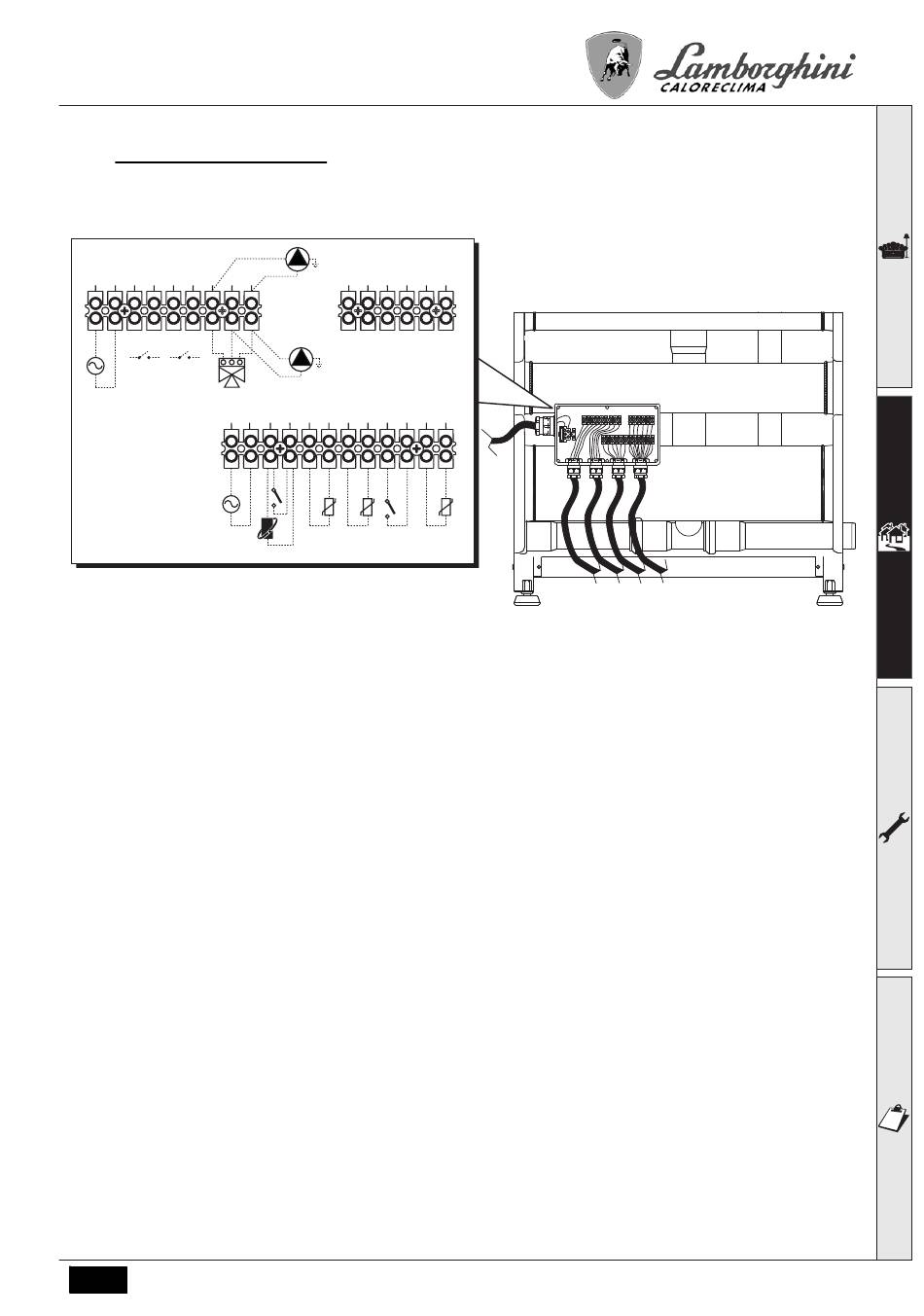

fig. 26 - Bornier électrique
