Control del
interruptor de
circuito
20
La apertura del interruptor de circuito se puede
implementar como control de dos polos o como
control de un solo polo. El relé diferencial
estabilizado SPAD 346 C está provisto de dos
relés de un polo de alto rendimiento (TS1 y
TS2) y dos relés de dos polos de alto rendimien-
to (TS3 y TS4).
Cuando se utiliza el control del interruptor de
circuito de dos polos, el voltaje de control está
vinculado a ambos lados de las bobinas de
desconexión del transformador. Si se utiliza, por
ejemplo, el relé de salida de alto rendimiento
TS3 para control de doble polo, el terminal X1/
15 se conecta al voltaje de control negativo y el
terminal X1/18 se conecta al voltaje de control
positivo. Los terminales X1/16 y X1/17 se co-
nectan a la bobina abierta del interruptor de
circuito. Si se utiliza el relé de salida de alto
SS1 SS2
X2 14 15 X2 11 12 13
+ +
Control del interruptor de circuito de dos polos
SS1 SS2
X2 14 15 X2 11 12 13
+
+
Control del interruptor de circuito de un solo polo

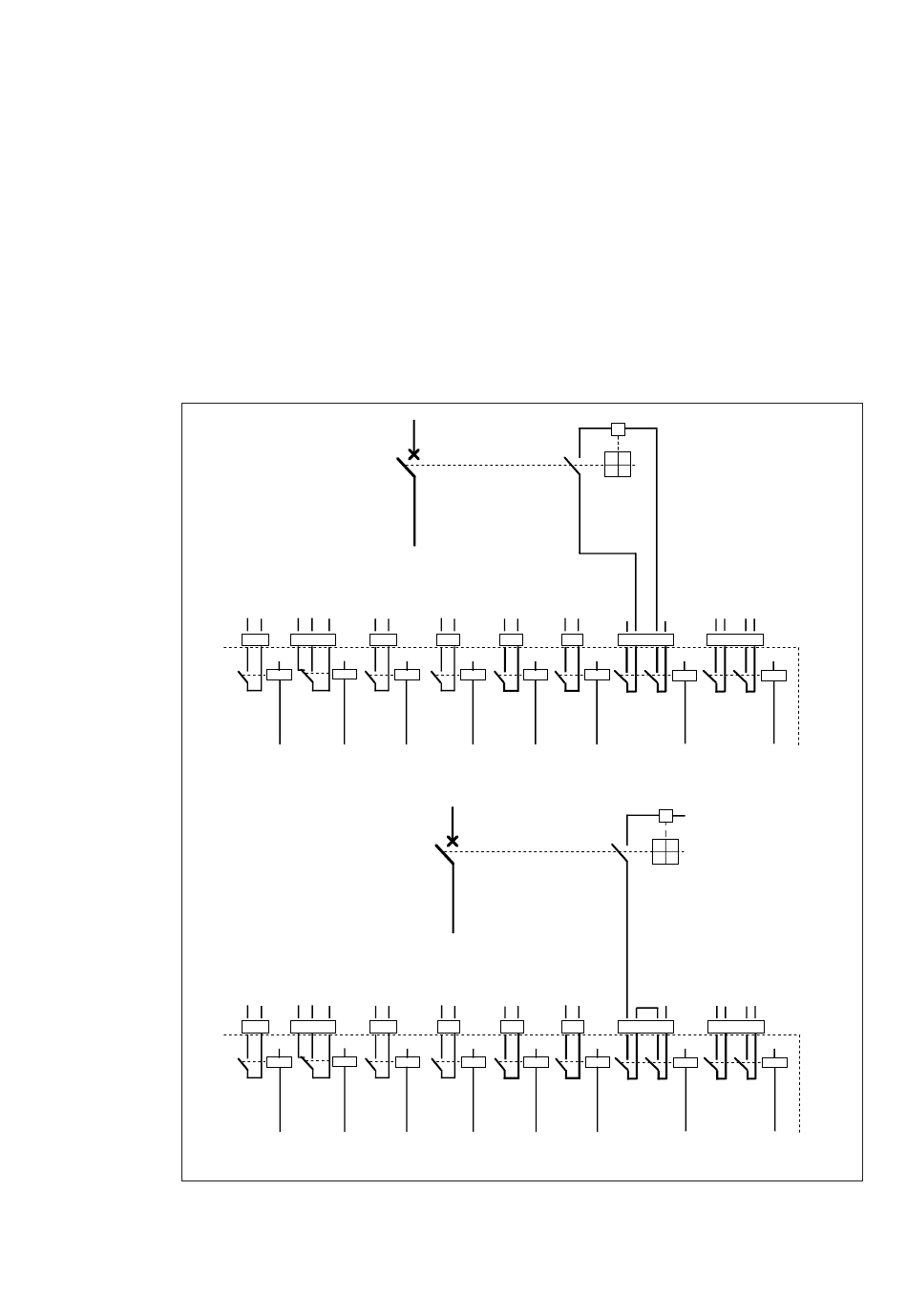

Fig. 6. Control del interruptor de circuito de dos polos y de un polo.
SS3 SS4 TS1
X2 9 10 X2 7 8 X2 5 6
+ +
SS3 SS4 TS1
X2 9 10 X2 7 8 X2 5 6
+ +
rendimiento TS4 para control de doble polo, el
terminal X1/11 se podrá conectar al voltaje de
control negativo y el terminal X1/14 se podrá
conectar al voltaje de control positivo. Los ter-
minales X1/12 y X1/13 se conectan a la bobina
abierta del interruptor de circuito.
Si se utiliza el relé de salida TS3 para control con
un solo polo, los terminales X1/16 y X1/17 se
deben conectar juntos, es decir, los relés se deben
conectar en serie. El terminal X1/15 se conecta
a la bobina abierta del interruptor de circuito y
el terminal X1/18 al voltaje de control positivo.
Si se utiliza el relé de salida TS4 para control de
un solo polo, los terminales X1/12 y X1/13 se
conectarán juntos. El terminal X1/11 se conec-
tará a la bobina abierta y el terminal X1/14 al
voltaje de control positivo.
0
OPEN
TS2 TS3
- +
X2 3 4 X1 15 16 17 18 X1
+ +
+
-
0
OPEN
TS2 TS3
+
X2 3 4 X1 15 16 17 18 X1
+ +
+
TS4
11 12 13 14
+
TS4
11 12 13 14
+
