Módulo de proceso • VEGAPULS 69

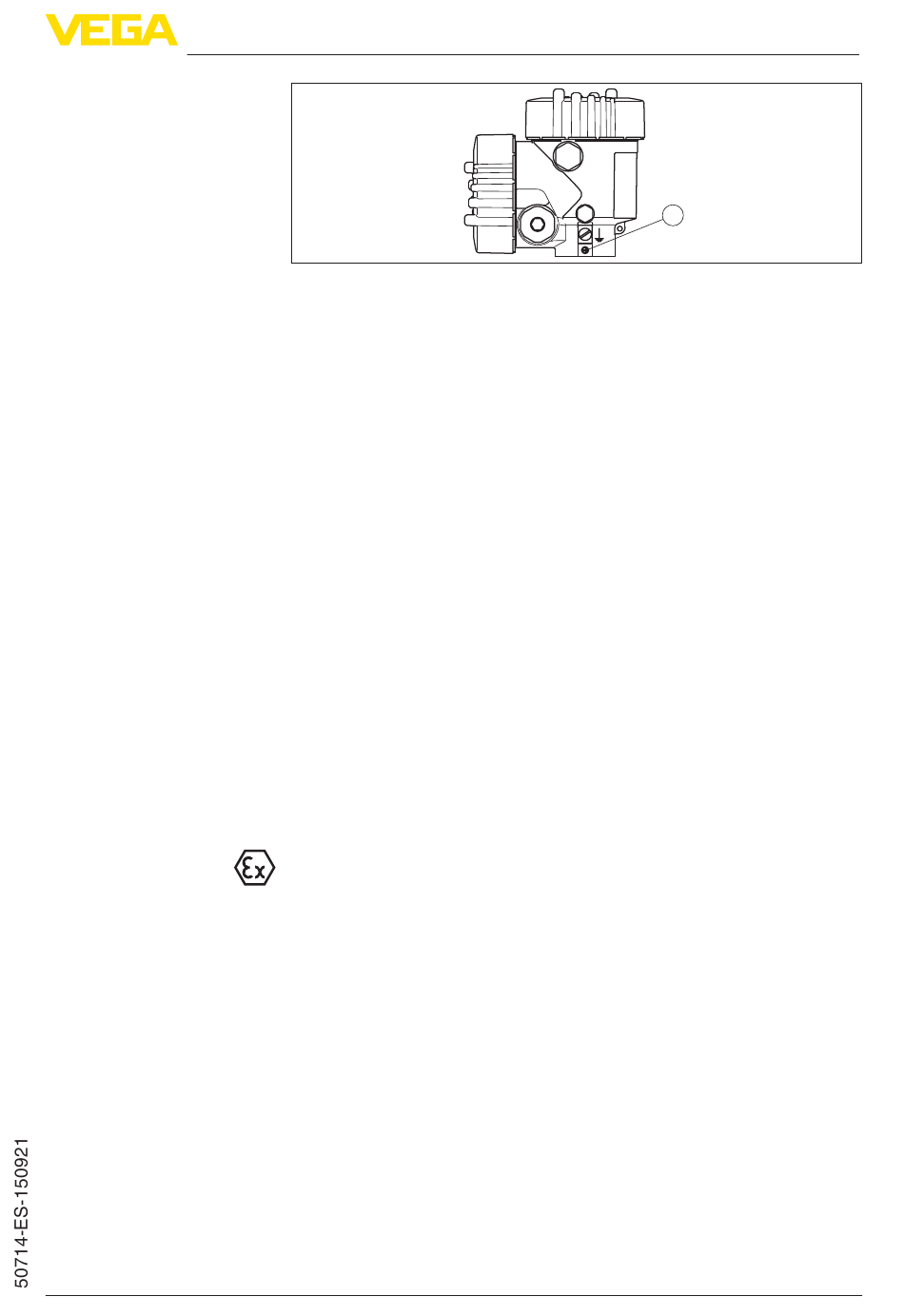

Fig. 6: Carcasa de dos cámaras
1 Posición del tornillo de seguridad
4. Quitar la carcasa
4.3 Pasos para el montaje del nuevo módulo de
proceso
1. Poner la carcasa en un nuevo módulo de proceso
2. Con carcasas de dos cámaras de aluminio y de acero inoxidable,
apretar el tornillo de seguridad en el zócalo con un destornillador
plano tamaño 4.
3. Apretar los tornillos de la escuadra limitadora y del circlip con el
destornillador Phillips tamaño 1
4. Poner el circlip con la pinza
5. Insertar de nuevo cuidadosamente la pieza electrónica recambia-
ble
6. Apretar los dos tornillos de fijación con un destornillador (Torx
tamaño T 10 o de ranura tamaño 2)
7. Conectar las líneas de conexión del sensor correspondiente
según la instrucción de servicio
8. Atornillar la tapa de la carcasa
Con ello ha concluido el recambio del módulo de proceso.
Por principio, en el caso de aplicaciones Ex hay que documentar
internamente en la empresa el recambio del modulo de proceso.
