– Mecanizado y calibración de contornos tridimensionales
Compensar errores de forma
de la herramienta

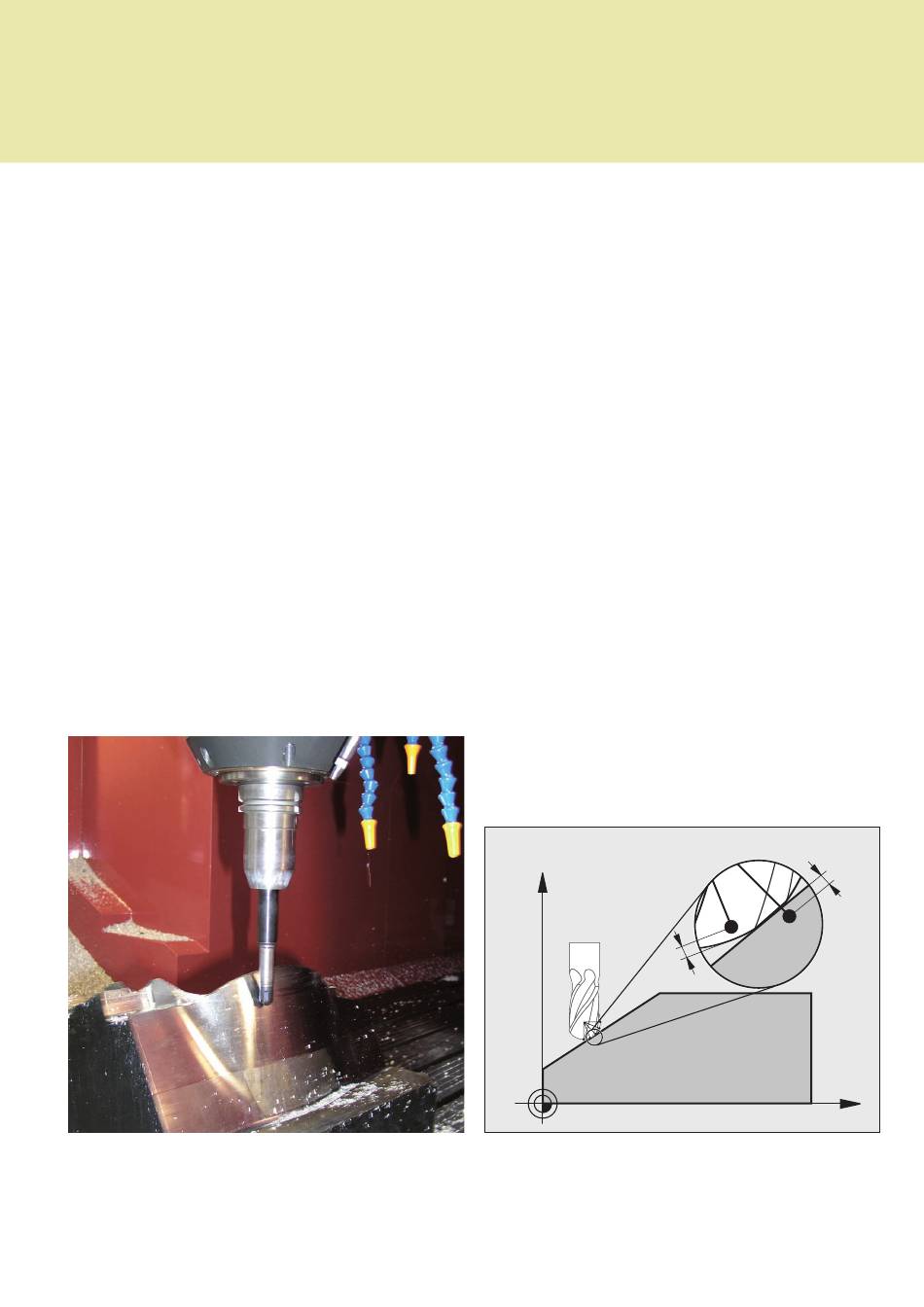

Con la opción 92 3D-ToolComp, se dispone
de una potente compensación de radio de
cuchilla (SRK) tridimensional. Mediante una
tabla de valores de corrección se pueden
definir valores delta dependientes del ángulo,
que describen la desviación de la herra-
mienta con respecto a la forma circular ideal
(véase la figura).
Entonces, el TNC 640 corrige el valor de radio
definido en el punto de contacto actual de
la pieza con la herramienta. Para poder
determinar con exactitud el punto de con-
tacto, el programa de control numérico se
debe generar con frases normales de super-
ficie (frases LN) del sistema CAM. En las
frases normales de superficie se determina
el centro teórico de la herramienta y, si es
necesario, también la orientación de la
herramienta con respecto a la superficie de
la pieza.
16
La tabla de valores de corrección se obtiene
idealmente de una forma totalmente auto-
mática calibrando la forma de la herramienta
con un sistema láser y con un ciclo espe-
cial, de modo que el TNC 640 pueda utilizar
directamente esta tabla. Si tiene las des-
viaciones de forma de la herramienta em-
pleada en un documento con el resultado
de la medición aportado por el fabricante
de la herramienta, también podrá elaborar
manualmente la tabla de valores de correc-
ción.
Z
Calibración de geometrías
tridimen sionales
Mediante el ciclo 444, Palpaciones 3D, se
pueden calibrar puntos en geometrías tridi-
mensionales. Con este propósito, es preciso
introducir en el ciclo el punto de medición
correspondiente, con sus coordenadas y
el vector normal asociado. Tras la palpación,
el TNC averigua automáticamente si el
punto medido se encuentra dentro de la
tolerancia prefijada. Mediante parámetros
del sistema, se puede consultar el resultado
a fin de, por ejemplo, introducir un mecani-
zado posterior controlado por programa.
Por otra parte, se puede desencadenar el
paro del programa y emitir un mensaje de
aviso. Tras la medición, el ciclo genera
automáticamente un documento con el
resultado de la medición de fácil compren-
sión en formato HTML.
A fin de obtener resultados muy precisos,
antes de la ejecución del ciclo 444, se
puede ejecutar una calibración tridimensional
del palpador digital. En ese caso, el ciclo
compensa el comportamiento de conmu-
tación individual del palpador digital en
cualquier dirección. Para una calibración 3D,
se requiere la opción 92.
DR2+0.002
DR2–0.004
X
