Conexión
5.2 Eléctrico

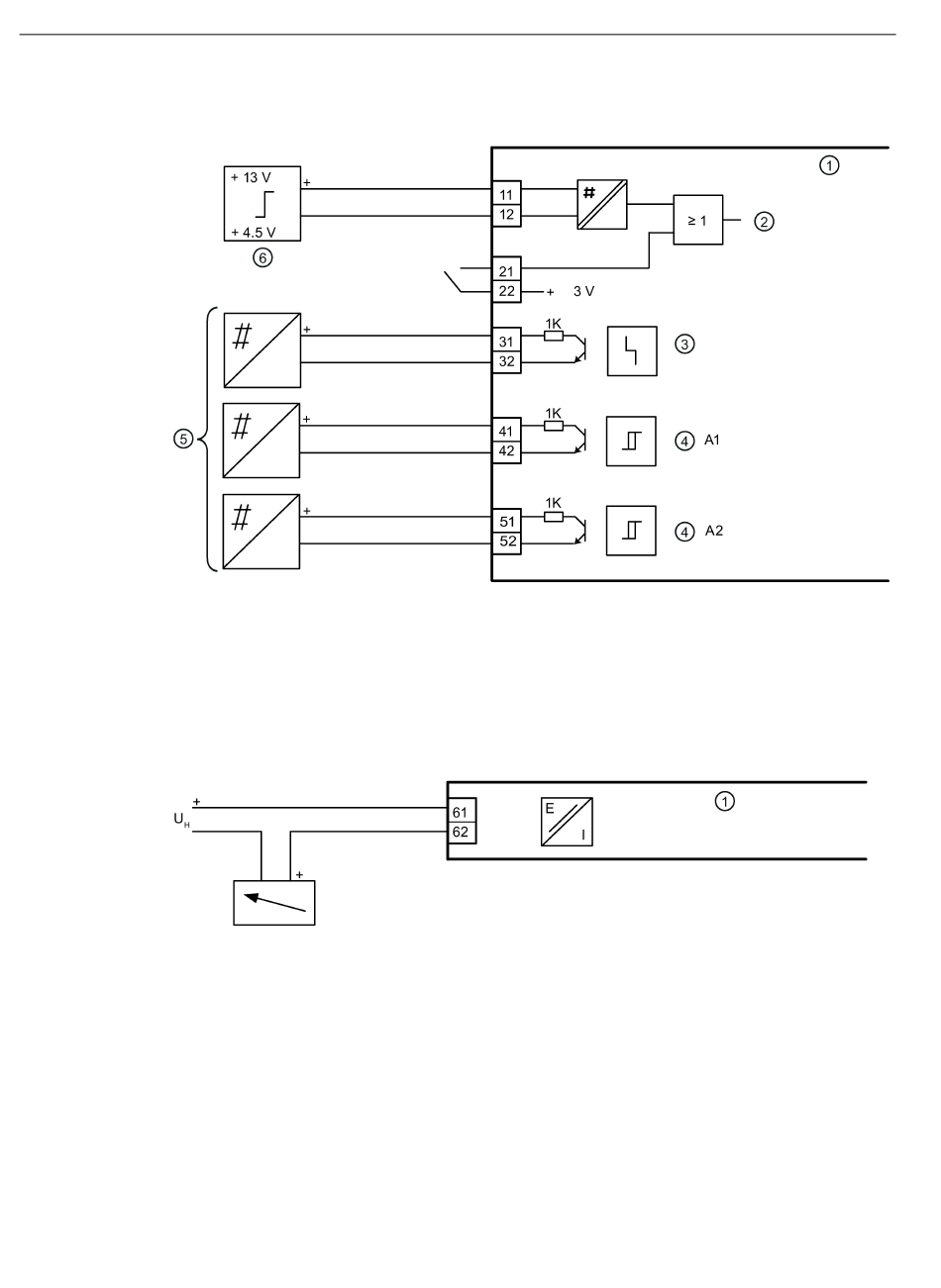

Módulo de alarma 6DR4004-8A con 6DR5..0/1/2/3-0N o 6DR5..5-0E
①
②
③
Figura 5-6
Módulo de realimentación de posición 6DR4004-8J con 6DR5..0/1/2/3-0N o 6DR5..5-0E
①
Figura 5-7
78
Módulo de alarma
Entrada binaria 2
Aviso de fallo
Módulo de alarma
Módulo de realimentación de posición
Módulo de realimentación de posición
④
Valor límite
⑤
Amplificador
⑥
Salida lógica
SIPART PS2 con y sin HART
Instrucciones de servicio, 09/2014, A5E00074633-12
