14.6 Sustitución de la bomba
Si el MultiRAE está equipado con una bomba y es necesario sustituirla, siga estos pasos. Asegúrese
de quitar la funda de caucho y la batería antes de continuar.

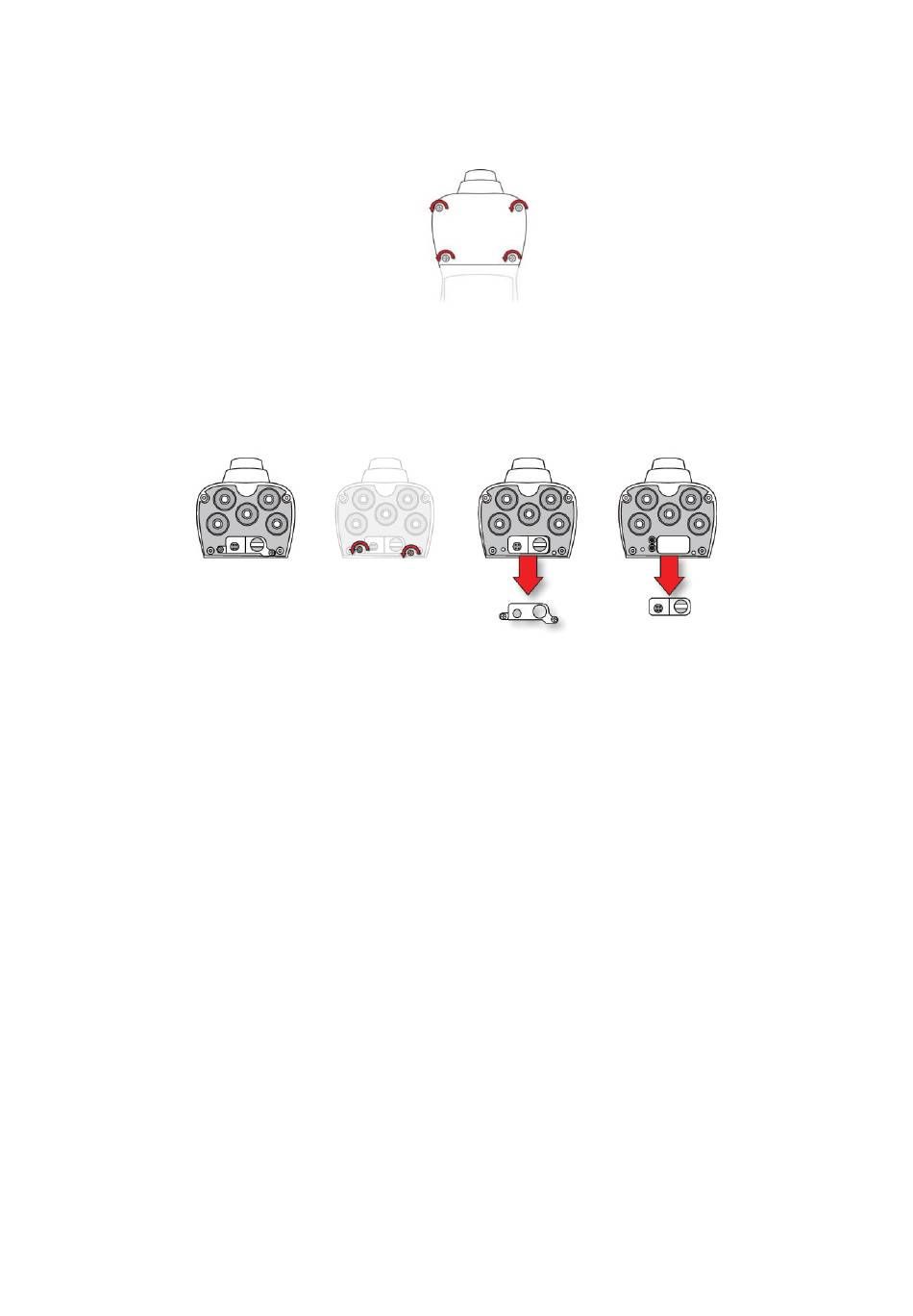

1. Retire la tapa del compartimento del sensor.
Dele la vuelta y colóquelo sobre una superficie plana blanda.
2. La bomba se sujeta a la tapa del compartimento del sensor mediante un soporte de metal y dos
tornillos Philips. Retire los dos tornillos.
3. Eleve el soporte de metal para extraerlo.
4. Mientras presiona la placa de gas con una mano, desconecte la bomba del tubo interno tirando de
ella con cuidado. A la izquierda de la cavidad de la bomba, tiene una toma de entrada y otra de
salida en los dos orificios con juntas de goma.
5. Coloque una bomba nueva presionando para fijarla en su sitio (muévala un poco para facilitar su
colocación) y asegúrese de que tanto la toma de entrada como la de salida de la bomba se ajustan
a los dos orificios.
6. Coloque el soporte de metal sobre la bomba.
7. Inserte y apriete los dos tornillos que fijan el soporte al armazón.
8. Vuelva a colocar la tapa.
9. Encienda el instrumento y compruebe si la bomba funciona correctamente.
Guía del usuario de MultiRAE
99
