AA FORATURA PER CERNIERE
Esecuzione fori nel corpo (cerniera NK inserita)

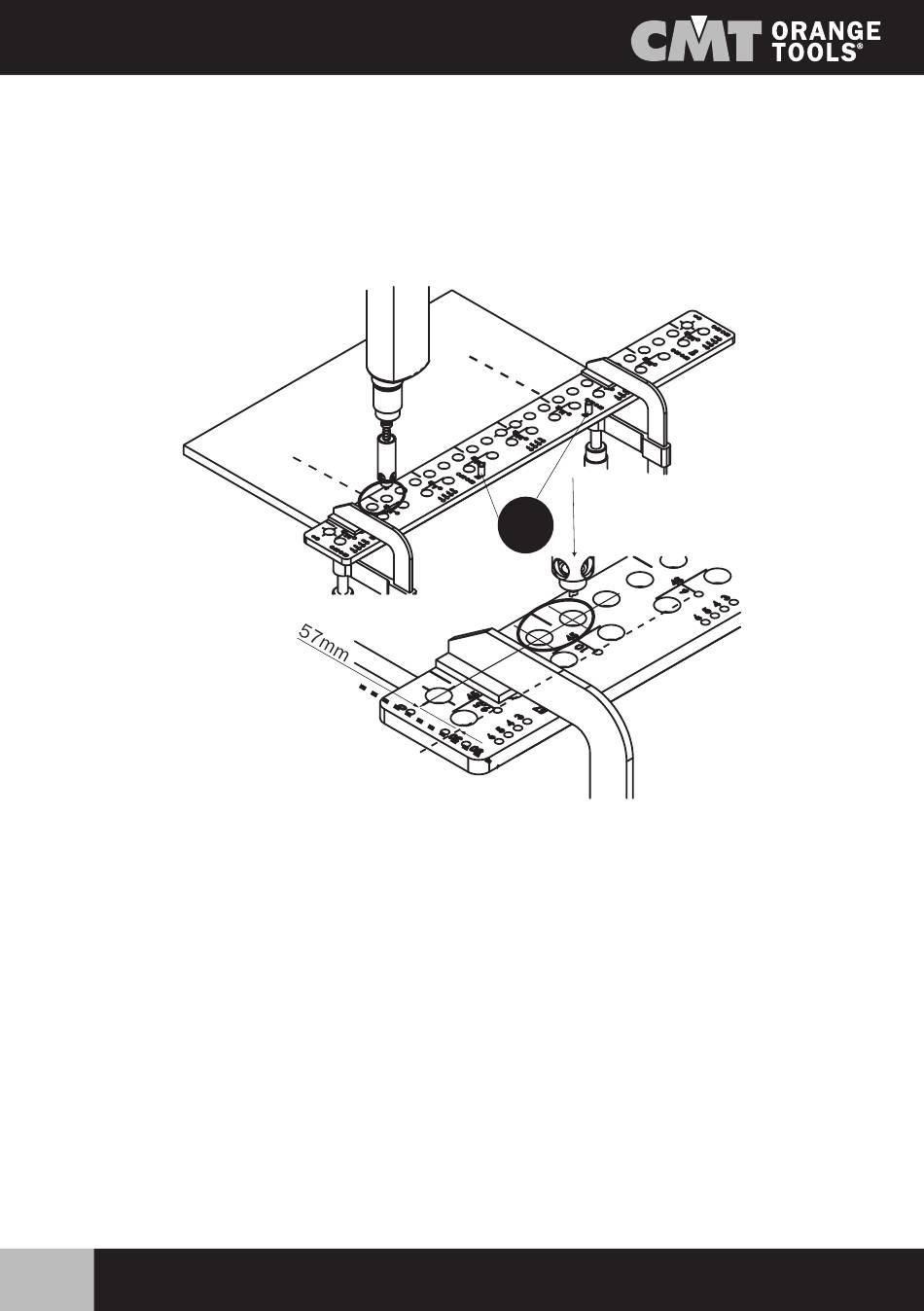

Inserite due perni di metallo (pos. 2) in fori 57 (Fig. 15). Posizionate CMT900 sul pezzo di lavoro
in modo che l'asse centrale del passo scelto della cerniera sulla dima corrisponda all'asse centrale
sul pezzo di lavoro e che i perni aderiscano al bordo anteriore del pezzo di lavoro. Usate l'adattatore
portapunta CMT400-1 con la punta per i fori non passanti del diametro di 3mm per viti da legno o
di 5mm per viti euro.
A
2
A
Fig. 15
Assicuratevi che i perni aderiscano sul bordo anteriore della tavola e che l'asse della cerniera sulla
dima di foratura sia nello stesso punto come l'asse della cerniera sul pezzo di lavoro. Fissate la
dima di foratura al materiale da forare mediante dei morsetti. Impostate la profondità della foratura
sull'adattatore portapunta a seconda della lunghezza delle viti usate. Inserite l'adattatore portapunta
con la punta corrispondente nella fila di fori principale e effettuate un foro a destra dall'asse e un
foro a sinistra dall'asse (dettaglio Fig. 15).
Mantenete la direzione giusta della rotazione: le punte sono di tipo destrorso. Usando i fori 57 per
i perni realizzerete lo spostamento del piede della cerniera di 20mm, la sua distanza dal margine
quindi sarà di 57mm.
