Ejemplos de aplicaciones reales
Ejemplo:
588

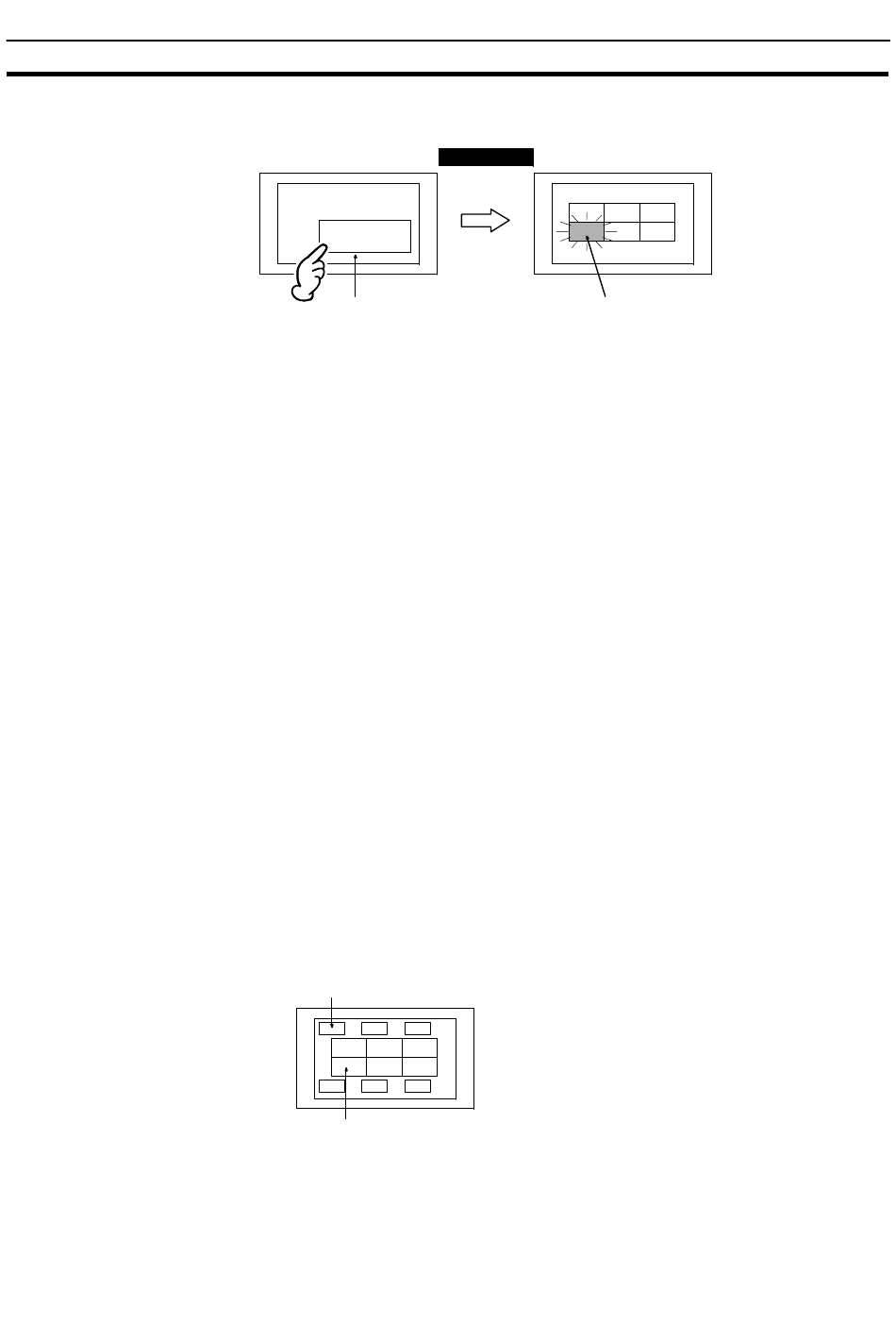

Visualizar una pantalla que muestre detalles del error cuando se pulse el mensaje
de alarma "TEMPERATURE ABNORMAL".
TEMPERATURE
ABNORMAL
Lista de alarma
(1) Seleccionar "TEMPERATURE ABNORMAL" como el valor inicial para una
tabla alfanumérica de memoria.
(2) Hacer las siguientes selecciones para una tabla de memoria de bit.
- PC Address:
Número de bit del PLC a monitorizar
- Función:
Alarma
- Conmutar pantalla:
Seleccionar marca de chequeo
- Pantalla No.:
Número de la pantalla que visualiza detalles del error (consultar (4))
- Entrada de tabla alfanumérica:
Número de la tabla alfanumérica de memoria para la que se hicieron las
selecciones en (1).
(3) Registrar una lista de alarma, seleccionada como se indica a continuación,
para una pantalla.
- Selección de "Color", "Background", "ON":
Rojo
- Selecciones de lista:
Seleccionar la "Entrada de tabla de bit inicial" y "No. de Bits referenciados"
para incluir la tabla de memoria de bit seleccionada en (2).
(4) Registrar los siguientes elementos en la pantalla que visualiza los detalles del
error.
Displays de la temperatura en cada zona
_C _C
_C _C
Lamp de imagen/librería correspondiente a cada zona
(Cuando el bit que indica el lugar del error se pone en ON,
se enciende (rojo) la imagen/librería correspondiente)

Indicaciones

S El programa de diagrama de relés se debe escribir de tal forma que al mismo
tiempo que se pone a ON el bit que indica el error de temperatura, también o
haga el bit que indica la zona del error.
NT31/NT31C
192_C 165_C 183_C
250_C 180_C 175_C
Posición del error visualizado en rojo
_C
_C
