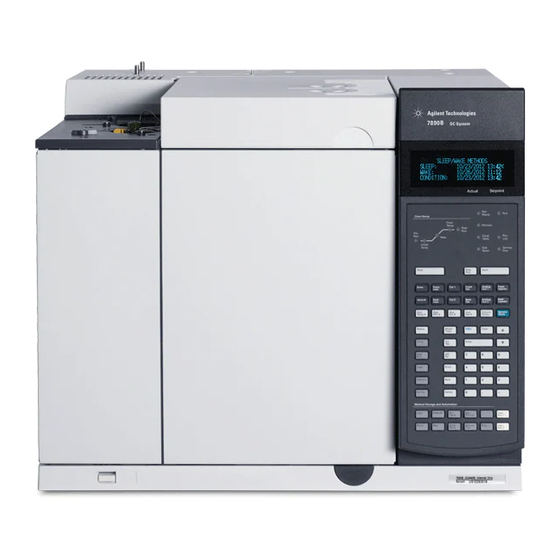

- Página 1 Agilent 7890B Cromatógrafo de gases Instalación y primer arranque Agilent Technologies...
-
Página 2: Garantía
Agilent Technologies, Inc. con este manual y con cualquier práctica o similar que, si no se según lo estipulado por las leyes de información contenida en el mismo,... -
Página 3: Tabla De Contenido
Acerca del servicio de instalación de Agilent Herramientas y piezas adicionales necesarias. Realizar la verificación Instalación del sistema El GC 7890B Desempaquetado Paso 1. Coloque el GC sobre la mesa Paso 2. Verifique el voltaje de la línea, la configuración de voltaje y el cable de alimentación. - Página 4 Cómo usar el cable de inicio/parada remotos Cómo conectar los productos Agilent Cómo conectar productos que no son de Agilent Ejemplos de cableado de varios instrumentos Sistema de datos GC/ALS/productos que no son de Agilent GC/3395A/Integrador 3396B/ALS GC/Integrador 3396C /ALS Agilent 7890B Instalación...
- Página 5 Cable de inicio/parada remotos, uso general, 35900-60670 Cable de inicio/parada remotos APG de Agilent, 03396-61010 Cable de inicio/parada remotos APG de Agilent, G1530-60930 Cable Y de inicio/parada remotos de Agilent, G1530-61200 Cable BCD, G1530-60590 Cable externo, G1530-60590 Agilent 7890B Instalación...
- Página 6 Agilent 7890B Instalación...
-
Página 7: Instalación Del Gc
Paso 19. Evalúe los resultados Prepare el siguiente análisis Esta sección incluye procedimientos de instalación para el GC 7890B de Agilent. Según las opciones pedidas, algunos pasos son opcionales, como el enfriamiento criogénico de tuberías o el aire actuador de válvulas. -
Página 8: Información General De La Instalación
El servicio de instalación no incluye: • Configuración de red con otros ordenadores, o en la instalación o conexión a la LAN. • Personalización del sistema. • Desarrollo y prueba de métodos. • Análisis de estándares o muestras del cliente. Agilent 7890B Instalación... -
Página 9: Herramientas Y Piezas Adicionales Necesarias
OQ/PV, se pueden adquirir por separado.) Si necesita asistencia aparte de este servicio de instalación, comuníquese con su oficina local de Agilent Technologies. También puede contratar por separado la asistencia para la instalación y los servicios y las aplicaciones específicas del usuario. -
Página 10: Instalación Del Sistema
Utilice el sistema de datos para realizar la prueba de verificación. Cuando se lo instala como parte de otros sistemas completos, por ejemplo, en un sistema Agilent GC/MSD o GC/MS, consulte las instrucciones de instalación de ese sistema. Agilent 7890B Instalación... -
Página 11: El Gc 7890B
Frente del GC 7890B Ventilación de escape del horno Ventilaciones del inyector Conexiones de suministro de gas Conexiones de cables electrónicos Ventilación de entrada para enfriar el horno Conexión de alimentación Figura 2 Parte posterior del GC 7890B Agilent 7890B Instalación... -
Página 12: Desempaquetado
Quite estos tapones. Si está equipado con un detector montado al costado, quite el panel izquierdo para obtener acceso al tapón de purga del detector. Abra la puerta del horno. Quite todos los empaquetados que estén dentro del horno. Agilent 7890B Instalación... -
Página 13: Paso 1. Coloque El Gc Sobre La Mesa
Coloque el deflector de escape del horno en la posición adecuada El deflector de escape del horno admite un tubo de escape de 10 cm (4 pulg.) de diámetro y aumenta aproximadamente 13 cm a la profundidad del GC. Agilent 7890B Instalación... -
Página 14: Consumo Eléctrico
Vea los siguientes ejemplos. El consumo eléctrico del GC y los requisitos dependen del tipo de horno que pidió y del país donde se envío la unidad. Agilent 7890B Instalación... -
Página 15: Cables De Alimentación Disponibles
Tabla 2 Cables de alimentación por país Referencia País Descripción Terminación de Terminación de enchufe pared 8120-1992 Estados Unidos Cable de alimentación, C13 NEMA 5-20P 125V 13A NEMA 5-15 HG US Agilent 7890B Instalación... - Página 16 Chile Cable de alimentación, Chile, CEI 23-16 C13, 10 amp 8120-8619 Australia Cable de alimentación, AS 3112 Australia, 16 amp 8120-8620 Gran Bretaña, Hong Cable de alimentación, Gran BS1363 Kong, Singapur, Bretaña/Hong Malasia Kong/Singapur/Malasia, C19, 13 amp Agilent 7890B Instalación...
- Página 17 8121-0075 Estados Unidos Cable de alimentación, Estados NEMA L6-20P Unidos 240V, C19, 15 amp 8121-0161 Israel Cable de alimentación, Israel, Israelí SI32 C19, 16 amp 8121-0675 Argentina Cable de alimentación, AS 3112 Argentina, C19, 20 amp Agilent 7890B Instalación...
- Página 18 Cable de alimentación, Brasil, IEC 60906-1 C19, 16 A, 250V Máx 8121-1809 Brasil Cable de alimentación, Brasil, IEC 60906-1 C13, 10 A, 250V Máx 8120-1369 Australia, Nueva Cable de alimentación, AS 3112 Zelanda Australia/Nueva Zelanda, C13, 10 amp Agilent 7890B Instalación...
-
Página 19: Toma De Tierra
Tabla 1. Si la opción de voltaje que ha adquirido no es adecuada para su instalación, póngase en contacto con Agilent Technologies. Terminaciones del cable de alimentación de la línea La terminación del cable de alimentación está determinada por el país donde se pide el GC. -
Página 20: Paso 3. Conecte El Cable De Alimentación Y Encienda El Gc
Verifique que el interruptor de alimentación esté en la posición Off (apagado). Interruptor de alimentación Figura 4 Ubicación del interruptor de alimentación Enchufe el cable de alimentación en la parte posterior del GC y la toma de corriente. Acople el cable de alimentación aquí Agilent 7890B Instalación... - Página 21 Instalación del GC Encienda el GC. Las pruebas de diagnóstico de autocomprobación se ejecutan automáticamente. Si la pantalla muestra Power on successful, continúe con el proceso de instalación. AGILENT 7890B B.XX.XX [XXX] Power on successful Actual Setpoint Agilent 7890B Instalación...
-
Página 22: Paso 4. Instale Las Piezas De Verificación Del Inyector
También consulte los procedimientos que aparecen en Mantenimiento del GC. Inyector split/splitless Inyector multimodal Si instala un sistema GC/MS, consulte los manuales de instalación de GC/MS para conocer el hardware del inyector adecuado que debe instalar. Agilent 7890B Instalación... -
Página 23: Paso 5. Instale El Als, Si Fue Pedido
Coloque los viales de disolvente en la torreta del inyector. Para obtener detalles acerca de los solventes necesarios, consulte el Manual de funcionamiento: • Verificación del FID • verificación • verificación (Japón) • Verificación del NPD • Verificación del TCD • Verificación del µECD Agilent 7890B Instalación... -
Página 24: Paso 6. Conecte Los Cables Externos
SAMPLER 1 (MUESTREADOR 1) Opcional. Un inyector, por lo general, el inyector frontal. (En el caso de 7693A/7650, el GC detecta automáticamente la ubicación de un inyector. En el caso de un inyector 7683, por lo general, debe configurarlo como INJ1.) Agilent 7890B Instalación... - Página 25 BCD en el conector BCD, puede dañar el GC. Conector BCR/RA Este conector está reservado para más adelante. Conector LAN Conector de red de área local (LAN) estándar, para la comunicación con sistemas de datos y otros dispositivos mediante TCP/IP. Agilent 7890B Instalación...
-
Página 26: Conexión De Cables
Se proporciona un solo cable de comunicación LAN junto con el GC. El conmutador (o concentrador) y los otros cables se deben pedir por separado cuando sean necesarios. Consulte Tabla 3 Tabla 4 para conocer los requisitos de cableado y otras configuraciones. Agilent 7890B Instalación... - Página 27 Instrumento distinto de Agilent, no Evento externo, 8 pines/arrastre G1530-60590 especificado Válvulas de selección de corriente Consulte la documentación que viene con la Válvulas de muestreo de gas (externo) válvula Cable, red CAT 5, 25 pies 8121-0940 Cable, LAN, cruzado 5183-4648 Agilent 7890B Instalación...
-
Página 28: Configuración De La Dirección Ip Del Gc
[Enter]. Un mensaje le indica que apague y encienda el instrumento. Aún no lo haga. Haga clic en [Clear]. Desplácese hasta Reboot GC y presione [Enter] para apagar y encender el instrumento, y aplicar los valores LAN establecidos. Agilent 7890B Instalación... -
Página 29: Configuración De Gc/Ms
En el caso de un sistema MSD de la serie 7890B/5977, siempre configure y confirme las comunicaciones del GC al MSD antes de configurar alguno de los instrumentos en el sistema de datos. - Página 30 LAN (por lo general, ambos están conectados al mismo conmutador o concentrador). Presione [Options], desplácese hasta Communications y presione [Enter]. Desplácese hasta Mass Spec. y presione [Enter]. Utilice el teclado para ingresar la dirección IP del MS. Agilent 7890B Instalación...
- Página 31 Desplácese hasta Serial # e indique el número de serie de MS. Presione [Enter]. Después de establecer las comunicaciones del GC al MSD, puede configurar el GC y MSD en el sistema de datos en cualquier momento. Agilent 7890B Instalación...
-
Página 32: Gc / Msd / Sistema De Datos De Agilent / Als
G1530-60930, cable remoto APG de 2 m, 9 pines macho/9 pines macho 8121-0940, cable, LAN, 25 pies Configuraciones de cableado adicionales Para conocer las configuraciones de cableado adicionales, consulte Apéndice B, “Diagrama de cableados e inicio/parada remotos”. Agilent 7890B Instalación... -
Página 33: Paso 7. Conecte Los Gases Y Las Trampas
CGA 580, 125 psig máx (8,6 bar), He, Ar, N2 5183-4644 CGA 590, 125 psig máx (8,6 bar), aire 5183-4645 Para los tubos de 1/4 pulg., adquiera un adaptador de 1/4 pulg. a 1/8 pulg., solo Estados Unidos. Agilent 7890B Instalación... - Página 34 Instale el regulador en la conexión principal del cilindro de gas comprimido. • Verifique el tipo de rosca. Algunos reguladores utilizan conexiones de rosca izquierda. Las tuercas para roscas izquierdas tendrán una ranura. La ranura indica rosca izquierda Agilent 7890B Instalación...
-
Página 35: Conecte Los Tubos A La Fuente De Gas
Guía de preparación de las instalaciones del GC, GC/MS y ALS de Agilent para obtener las referencias. Cierre las fuentes de todos los gases. Mida la longitud de la tubería necesaria para conectar la salida del suministro Agilent 7890B Instalación... -
Página 36: Trampas De Instalación
Swagelok”. Trampas de instalación Determine dónde instalará las trampas en su línea de tubería de suministro. Figura 7 muestra el orden de trampas recomendado para el gas portador y las ubicaciones recomendadas para las válvulas de encendido Agilent 7890B Instalación... -
Página 37: Conexiones Proporcionadas
Todos los GC vienen con conexiones en T premontadas y adecuadas para el número y los tipos de inyectores y detectores (los clientes que piden la opción con conexión de tubería previa recibirán fuentes y conjuntos de conexiones adicionales). Agilent 7890B Instalación... -
Página 38: Conexiones De Tuberías A Los Módulos De Flujo Epc
Conexiones de tuberías a los módulos de flujo Asegúrese de ventilar el hidrógeno no quemado a una campana ADVERTENCIA extractora u otra ubicación segura. Purgue las líneas de suministro durante unos minutos antes de conectarlas a los módulos de flujo del GC. Agilent 7890B Instalación... - Página 39 Instalación del GC Módulo de flujo del inyector Módulo del EPC del inyector frontal Conector de gas portador Módulo del EPC del inyector trasero Conector de gas portador Figura 9 Módulo de flujo del inyector Agilent 7890B Instalación...
- Página 40 33 mm = ~ 1 5/16 pulgadas 33 mm = ~ 1 5/16 pulgadas Figura 10 Conexión en T para el módulo de flujo del inyector Módulo de flujo del detector Figura 11 Módulo de flujo del detector Agilent 7890B Instalación...
- Página 41 TCD o µECD montado al costado, una el gas portador a una conexión de gas única en la parte posterior del gabinete de montaje lateral (en el caso de un TCD, una conexión en T interna alimenta el gas de referencia o la entrada). Agilent 7890B Instalación...
-
Página 42: Instale Fritas De Módulo Epc Auxiliar Para Su Aplicación
• Instale los tubos y los conectores según sea necesario para cada suministro de gas adicional requerido. • No instale un restrictor de flujo externo. • Para conocer otras recomendaciones sobre el restrictor, consulte el manual de Funcionamiento avanzado. Agilent 7890B Instalación... -
Página 43: Paso 8. Realice Una Prueba De Fuga De Todas Las Conexiones Y Establezca
Espere 10 minutos. Si hay una caída de presión mayor a 7 kPa (1 psi), significa que hay una fuga en las conexiones externas. Utilice el detector de fugas para Agilent 7890B Instalación... - Página 44 Consulte la sección Figura Figura 13 Ubicaciones donde buscar fugas Para arreglar las fugas, ajuste las conexiones. Vuelva a probar las conexiones y continúe ajustándolas hasta que ya no hayan fugas en ninguna de las conexiones. Agilent 7890B Instalación...
-
Página 45: Establezca Las Presiones De La Fuente De Gas
Aire para FID, FPD Detectores 550 kPa (80 psi) Hidrógeno Detectores 410 kPa (60 psi) Gas auxiliar Detectores 410 kPa (60 psi) Referencia TCD 410 kPa (60 psi) Aire para los actuadores de Válvulas 345 kPa (50 psi) válvulas Agilent 7890B Instalación... -
Página 46: Paso 9. Ventile El Μecd O El Hidrógeno No Quemado A Una Campana Extractora
Coloque la tubería por fuera de la parte posterior del GC y siga la misma ruta que para la tubería de purga del uECD. Los otros detectores (FID y FPD) queman cualquier gas portador hidrógeno. Agilent 7890B Instalación... -
Página 47: Paso 10. Conecte El Enfriamiento Criogénico (Si Hubiera)
Este tanque debe estar equipado con un tubo eductor (tubo de nivel) que llegue al fondo del tanque para extraer el CO líquido (en lugar de gaseoso). Agilent 7890B Instalación... - Página 48 Figura 14 Ubicación de la válvula de enfriamiento criogénico Conecte la tubería de suministro a la toma del tanque de líquido mediante la conexión que recomienda el proveedor. Utilice una conexión Swagelok para conectar la tubería de suministro al inyector de la válvula criogénica. Agilent 7890B Instalación...
-
Página 49: Conexión Del Nitrógeno Líquido
Figura 15 Conexiones de válvula de enfriamiento criogénica de N Conecte la tubería de suministro a la toma del tanque de líquido mediante la conexión que recomienda el proveedor. Utilice una conexión Swagelok para conectar la tubería de suministro al inyector de la válvula criogénica. Agilent 7890B Instalación... -
Página 50: Conexión De Aire Al Inyector Multimodal
Conecte las tuberías de suministro a la toma de suministro de aire mediante la conexión que recomienda el proveedor. Utilice una conexión Swagelok para conectar la tubería de suministro a la conexión de entrada de la válvula criogénica. Agilent 7890B Instalación... -
Página 51: Paso 11. Conecte El Aire Actuador De Válvulas (Si Hubiera)
Conecte la tubería a la fuente de aire mediante férrulas y roscas Swagelok de 1/4 pulg. Consulte la sección Figura Tubo plástico para aire actuador Figura 16 Tubería del aire actuador de válvulas Agilent 7890B Instalación... -
Página 52: Paso 12. Configure La Fecha/Hora, Unidades De Presión Y La Columna De
Desplácese hasta Film thickness, indique el espesor de la película, en micras y presione [Enter]. La columna está ahora definida. Desplácese hasta Inlet. Presione [Mode/Type] para seleccionar un dispositivo de control de presión de gas para este extremo de la columna. Las selecciones incluyen Agilent 7890B Instalación... - Página 53 Seleccione la Thermal zone adecuada y presione [Enter]. Esto completa la configuración para una sola columna capilar. Consulte también el manual de Funcionamiento para obtener más información sobre la configuración de columnas. Agilent 7890B Instalación...
-
Página 54: Paso 13. Instale La Columna De Verificación En El Inyector Y Acondiciónela
Mode] y seleccione Front inlet leak check o Back inlet leak check. Presione Enter para iniciar la revisión. Si la revisión falla, ajuste las conexiones. Consulte las instrucciones de acondicionamiento que se enviaron con la columna de verificación. Tenga en cuenta Agilent 7890B Instalación... - Página 55 Las condiciones de tiempo aparecen en las instrucciones de la columna. Enfríe el horno. Deje el gas portador encendido. Si utiliza gas portador inflamable (hidrógeno), ventile el escape de la columna hacia una campana extractora (evita la acumulación de gas hidrógeno en el GC). Agilent 7890B Instalación...
-
Página 56: Paso 14. Limpie Térmicamente El Detector
Encienda los gases detectores. Encienda la llama, si corresponde. Caliente el detector hasta la temperatura indicada en las instrucciones de limpieza térmica y mantenga esa temperatura por el tiempo indicado en las instrucciones. Agilent 7890B Instalación... -
Página 57: Paso 15. Enfríe El Detector Y Complete La Instalación De La Columna
Consulte el manual de Mantenimiento del GC. Consulte la sección de su tipo de detector específico. • • • • µECD • Conecte el extremo libre de la columna de verificación al detector, como se describe en Mantenimiento del GC. Agilent 7890B Instalación... -
Página 58: Paso 16. Actualice El Firmware, Si Corresponde
GC y GC/MS de Agilent en la unidad de DVD de su equipo. Abra el archivo <D:>/index.html, donde <D:> es el nombre de la unidad de DVD. Haga clic en el icono GC Firmware Update Tool. Lea las instrucciones e instale la utilidad según se describe. Agilent 7890B Instalación... -
Página 59: Pid
• Si el sistema incluye un módulo PCM para controlar la retropresión en un loop de muestreo del espacio de cabeza, utilice Firmware Update Utility o Instrument Utilities para actualizar las constantes de PID del módulo PCM según las instrucciones de la aplicación. (obligatorio) Agilent 7890B Instalación... -
Página 60: Paso 17. Transfiera La Muestra De Verificación A Un Vial De Muestra De Rosca
Utilice una pipeta para transferir la muestra a un vial de rosca de 2 ml (si utiliza un ALS, use un vial adecuado para la torreta o bandeja del ALS). Agilent 7890B Instalación... -
Página 61: Paso 18. Cuando El Sistema Se Estabilice, Realice Una Inyección
• En el caso de una inyección de ALS, presione [Start] en el GC o en el sistema de datos, según corresponda. • En el caso de una inyección manual, inyecte la muestra y presione [Start]. Agilent 7890B Instalación... -
Página 62: Paso 19. Evalúe Los Resultados
Instalación del GC Paso 19. Evalúe los resultados Compare el cromatograma que usted generó con el cromatograma del procedimiento de verificación. Deberían ser similares. Agilent 7890B Instalación... -
Página 63: Prepare El Siguiente Análisis
• Instale la columna deseada y acondiciónela según las recomendaciones del fabricante. • Configure el GC para que coincida con cualquier cambio de tipo de gas o hardware (columnas, liners, tipos de gas portador o auxiliar, etc.). • Cargue o cree el método deseado. Agilent 7890B Instalación... - Página 64 Instalación del GC Agilent 7890B Instalación...
-
Página 65: Cómo Realizar Conexiones Swagelok
Agilent 7890B Cromatógrafo de gases Instalación y primer arranque Cómo realizar conexiones Swagelok Cómo realizar conexiones Swagelok Uso de una unión en T Swagelok La tubería de suministro de gas se acopla mediante conexiones Swagelok. Si no está familiarizado con este tipo de conexiones, revise los siguientes procedimientos. -
Página 66: Cómo Realizar Conexiones Swagelok
Es necesario emplear fuerza para ajustar correctamente las férrulas. Si se dañara una conexión del inyector o el detector, su reparación sería muy costosa. Introduzca la tubería en el tapón de acero inoxidable (consulte Figura 18). Agilent 7890B Instalación... - Página 67 1 a 2 (consulte Figura 19). Tuerca Férrula frontal Insertar tubería por completo Férrula posterior Extraer tubería de 1 a 2 mm Apretar la tuerca Figura 19 Inserción de la tubería Apriete la tuerca con la mano. Agilent 7890B Instalación...
- Página 68 Figura 22 se muestran conexiones correcta e incorrectamente ensambladas. Observe que el extremo de la tubería en una conexión correctamente ensamblada no está aplastado y no interfiere en la acción de las férrulas. Figura 22 Conexión finalizada Agilent 7890B Instalación...
-
Página 69: Uso De Una Unión En T Swagelok
Conexión en T Tuercas y férrulas Figura 23 Unión en T Swagelok Mida la distancia entre la unión y la conexión del instrumento. Acople la tubería de cobre a los extremos de la unión en T con conexiones Swagelok. Agilent 7890B Instalación... - Página 70 Cómo realizar conexiones Swagelok Agilent 7890B Instalación...
-
Página 71: Diagrama De Cableados E Inicio/Parada Remotos
Agilent 7890B Cromatógrafo de gases Instalación y primer arranque Diagrama de cableados e inicio/parada remotos Cómo usar el cable de inicio/parada remotos Ejemplos de cableado de varios instrumentos Diagramas de cableado Esta sección enumera los requerimientos de cableado y los diagramas de conexión que se aplican a instalaciones del GC... -
Página 72: Cómo Usar El Cable De Inicio/Parada Remotos
2,2 V. Una corriente de descarga mayor puede provocar que el estado sea interpretado como bajo. Protección contra sobrevoltaje: las conexiones del Control remoto APG se sujetan con un diodo Zener a 5,6 V. Si se Agilent 7890B Instalación... - Página 73 Prepare (Low True) Solicitar la preparación para el análisis. El receptor es cualquier módulo que está realizando actividades previas al análisis. Por ejemplo, provocar un cortocircuito en el pin 2 a tierra colocará al GC en estado Agilent 7890B Instalación...
- Página 74 Normalmente esta línea no está conectada si el programa del horno del GC se usa para controlar el tiempo Stop del método. Diagrama de tiempo del Control remoto APG Agilent 7890B Instalación...
- Página 75 Diagrama de cableados e inicio/parada remotos Prepare H Start Stop Ready Agilent 7890B Instalación...
-
Página 76: Ejemplos De Cableado De Varios Instrumentos
Start Rojo Rojo Conexión a tierra Shut down Verde Blanco Conexión a tierra Reserved Marrón Naranja Contacto 1 Power on Azul Verde Contacto 1 Ready Naranja Marrón Contacto 2 Stop Amarillo Azul Contacto 2 Start Request Violeta Agilent 7890B Instalación... -
Página 77: Gc/3395A/Integrador 3396B/Als
2. Cable analógico, 2 m, control remoto APG, 6 pines, G1530-60570 03396-61010 Número Número de pieza y descripción 03396-61010, cable de Control remoto APG de 2 m, 9 pines/15 pines G1530-60570, cable analógico de 2 m, 6 pines Agilent 7890B Instalación... -
Página 78: Gc/Integrador 3396C /Als
2. Cable analógico, 2 m, remoto APG, 6 pines, G1530-60570 G1530-60930 Número Número de pieza y descripción G1530-60930, cable de Control remoto APG de 2 m, 9 pines macho/9 pines macho G1530-60570, cable analógico de 2 m, 6 pines Agilent 7890B Instalación... -
Página 79: Ejemplo: Uso De Un Cable Y En La Configuración (Gc/Msd/Sistema De Datos/Muestreador De Espacio De Cabeza)
1. Cable LAN 1. Cable LAN 8121-0940 8121-0940 8121-0940 GC/ALS Ordenador 2. Cable Y para control remoto APG, G1530-61200 Número Número de pieza y descripción G1530-61200, cable Y de 2 m, inicio/parada remoto 8121-0940, cable, LAN, 25 pies Agilent 7890B Instalación... -
Página 80: Gc/Cables Externos (Instrumento Que No Es De Agilent, No Especificado)
Cierres de contacto del relé (normalmente abierto) Cierre de contacto 1 48 V CA/CC, 250 mA Naranja Cierre de contacto 1 Verde Cierre de contacto 2 48 V CA/CC, 250 mA Marrón o violeta 8 Cierre de contacto 2 Azul Agilent 7890B Instalación... -
Página 81: Diagramas De Cableado
Conector 2, color del Señal cable Marrón o violeta No usado Blanco De 0 a 1 V, de 0 a 10 V (–) Rojo No usado Negro 1 V (+) Azul 10 V (+) Escudo Naranja Conexión a tierra Agilent 7890B Instalación... -
Página 82: Cable Analógico De Señal De Agilent, G1530-60570
Tabla Tabla 11 Conexiones del cable de inicio/parada remotos Conector 1, 9 pines, Conector 2, color del Señal macho cable Negro Digital ground Blanco Prepare (low tone) Rojo Start (low tone) Verde Start relay (closed during start) Agilent 7890B Instalación... -
Página 83: Cable De Inicio/Parada Remotos Apg De Agilent, 03396-61010
Cable de inicio/parada remotos APG de Agilent, 03396-61010 Sincroniza el GC con un integrador de Agilent. Se pueden usar cables adicionales para agregar más instrumentos (hasta 10 en total). Figura 25 Cable de inicio/parada remotos, GC a integrador de Agilent Agilent 7890B Instalación... -
Página 84: Cable De Inicio/Parada Remotos Apg De Agilent, G1530-60930
Figura 26 Cable de inicio/parada remotos, GC a instrumento de Agilent Cable Y de inicio/parada remotos de Agilent, G1530-61200 Sincroniza el GC con otros dos instrumentos de Agilent. Figura 27 Cable de inicio/parada remotos, GC a instrumento de Agilent Agilent 7890B Instalación... -
Página 85: Cable Bcd, G1530-60590
48 V CA/CC, 250 mA LS dígito 0 LS dígito 1 LS dígito 2 LS dígito 3 MS dígito 0 Conexión a tierra Revestimiento Conexión a tierra del chasis Cable externo, G1530-60590 G1530-60590 Conector Terminaciones de cables Agilent 7890B Instalación... - Página 86 Agilent Technologies El cable externo tiene dos cierres de contacto pasivos del relé con dos salidas de control de 24 voltios. Los dispositivos conectados a los cierres de contacto pasivos deben conectarse a sus propias fuentes de alimentación. Las asignaciones de pines para este cable se enumeran en...
