Montar, sustituir y conectar componentes
8
Módulo de red (SAFEDLINK)
8.12 Módulo de red (SAFEDLINK)
8.12.1 Instalación
142 | 270
La instalación de este componente es idéntica en las unidades de operación con
la IHM & Placa base FCM2004 y la IHM & Placa base FCM2027.
Al instalar un solo módulo de red (SAFEDLINK) FN2001-A1, éste debe montarse
obligatoriamente en la ranura izquierda (X13).
En el caso de utilizar dos módulos de red (SAFEDLINK) FN2001-A1, la instalación
es idéntica para ambos módulos.
5
4
3
2
X13

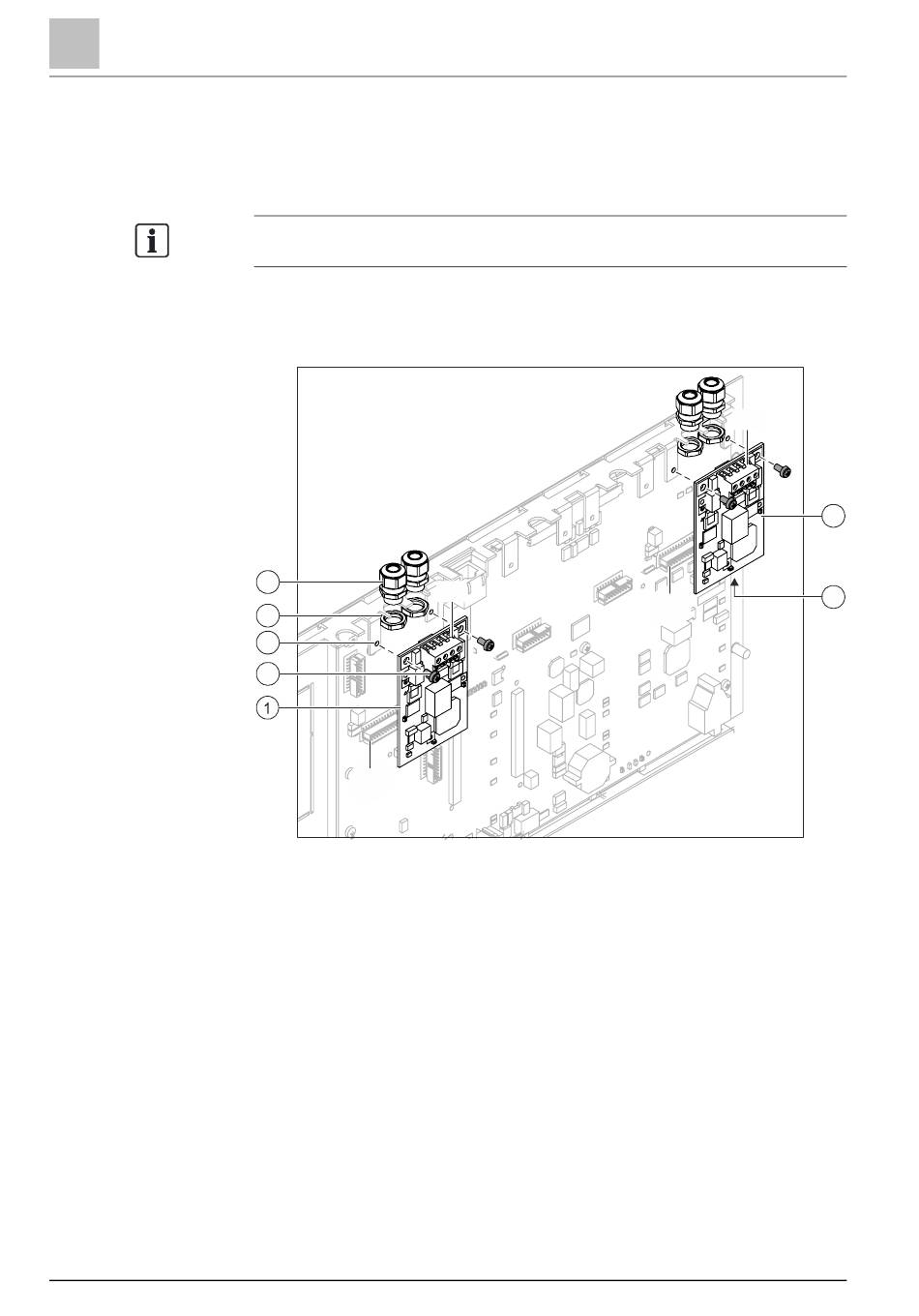

Figura 64: Instalación de dos módulos de red (SAFEDLINK)
1 Módulo de red (SAFEDLINK) en X13 (módulo principal)
2 Tornillos de fijación (2 unidades)
3 Lengüetas de fijación en chapa de soporte
4 Tuerca para prensaestopas para cable (2 por módulo)
5 Prensaestopas para cable (2 por módulo)
6 Módulo de red de modo degradado (SAFEDLINK) en X12
7 Conector X1 al dorso del módulo de red
X3 Terminal de conexión C-WEB
X1
Conexión enchufable para el módulo principal
3
X1 Conexión enchufable para el módulo de modo degradado
2
En caso de utilizar cables apantallados, los prensaestopas para cable son
1
necesarios para fijar el apantallamiento.
X3
1
X3
6
7
X12
1
