8.33 Kit de contacto de puerta [DE]

8.33.1 Instalación
A6V10210390_m_es_--
El kit de contacto de puerta FCA2009-A1 se requiere para un depósito de llaves
[DE] de la categoría 3 y no debe utilizarse para otras aplicaciones. El contacto de
puerta se monta en la carcasa de tal modo que se active al retirar la tapa de
cubierta.

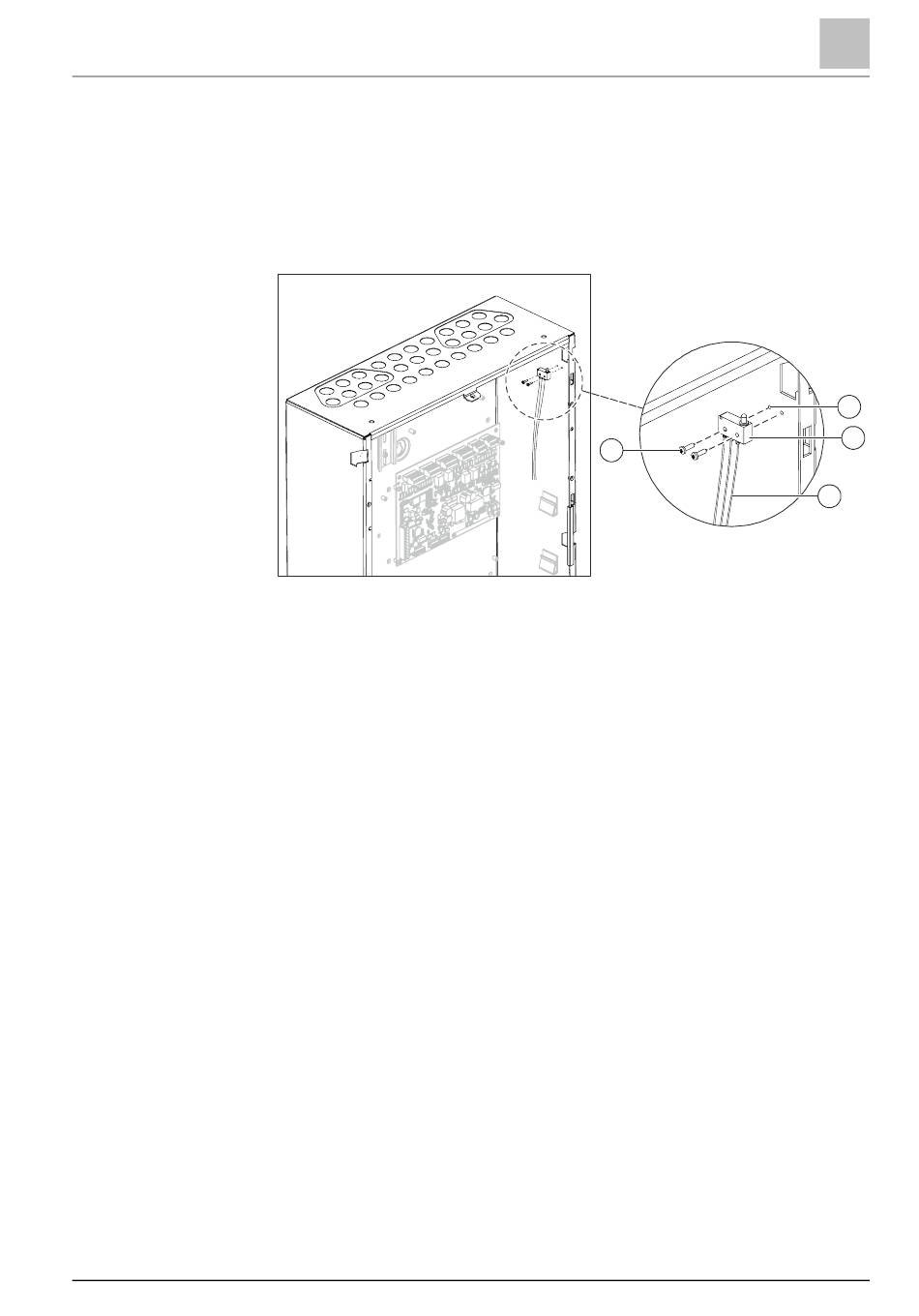

Figura 140: Instalación del kit de contacto de puerta FCA2009-A1
1 Tornillos Phillips para chapa, para la fijación
2 Orificios de fijación en la carcasa
3 Conmutador del contacto de puerta
4 Conductores multihilo de conexión, preconfeccionados
1. Atornille el conmutador del contacto de puerta (3) con los dos tornillos para
chapa (1) en la posición representada (contacto hacia adelante) en los dos
orificios de la carcasa (2).
2. Cablee el contacto de puerta mediante los conductores multihilo
preconfeccionados (4), de acuerdo con la asignación de conexiones, en la
conexión FSD Sabotaje del módulo periférico para bomberos FCI2001-D1. El
contacto de puerta también puede conectarse a un contacto de E/S libre de la
tarjeta periférica.
3. Si es necesario, asegure los conductores multihilo en la placa de fijación
autoadhesiva suministrada de la carcasa.
