- ISTRUZIONI ORIGINALI
I
RIVETTATRICE OLEOPNEUMATICA
PER RIVETTI Ø 2,4 ÷ Ø 6
( Ø 6 SOLO ALLUMINIO )
ISTRUZIONI D'USO - PARTI DI RICAMBIO
- TRANSLATION OF ORIGINAL INSTRUCTIONS
GB

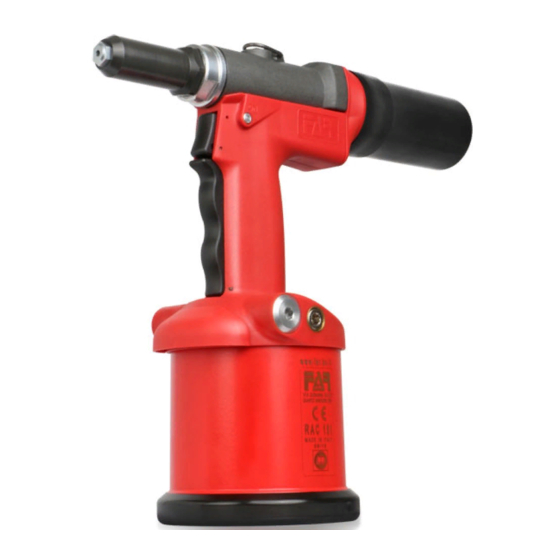

HYDROPNEUMATIC RIVETING TOOL
FOR RIVETS Ø 2,4 ÷ Ø 6
( Ø 6 ALU ONLY )
INSTRUCTIONS FOR USE - SPARE PARTS
- TRADUCTION DES INSTRUCTIONS ORIGINALES
F
OUTIL À RIVETER OLÉOPNEUMATIQUE
POUR RIVETS Ø 2,4 ÷ Ø 6
( Ø 6 ALU SEULEMENT )
MODE D'EMPLOI - PIECES DETACHEES
- ÜBERSETZUNG VON ORIGINALANLEITUNGEN
D
PNEUMATISCH-HYDRAULISCHES WERKZEUG
FÜR BLINDNIETE Ø 2,4 ÷ Ø 6
( Ø 6 NUR FÜR ALU )
BEDIENUNGSANLEITUNG - ERSATZTEILE
- TRADUCCION DE LAS ISTRUCCIONES ORIGINALES
E
REMACHADORA OLEONEUMATICA
PARA REMACHES Ø 2,4 ÷ Ø 6
( Ø 6 SOLO EN ALUMINIO )
INSTRUCCIONES DE USO - PIEZAS DE REPUESTO
- TŁUMACZENIE ORYGINALNEJ INSTRUKCJI
PL
NITOWNICA PNEUMATYCZNO-HYDRAULICZNA
DO NITÓW Ø 2,4-6 MM
( Ø 6 MM TYLKO ALU )
INSTRUKCJA OBSŁUGI - CZĘŚCI ZAMIENNE
- ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ
RUS
ГИДРОПНЕВМАТИЧЕСКИЙ ЗАКЛЁПОЧНИК
ДЛЯ ЗАКЛЕПОК Ø 2,4 ÷ Ø 6
( Ø 6 ИСКЛЮЧИТЕЛЬНО ИЗ АЛЛЮМИНИЯ )
ИНСТРУКЦИИ ПОA ИСПОЛЬЗОВАНИЮ - ЗАПАСНЫХ ЧАСТЕЙ
RAC 181
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para FAR RAC 181
Resumen de contenidos para FAR RAC 181
- Página 1 RAC 181 - ISTRUZIONI ORIGINALI RIVETTATRICE OLEOPNEUMATICA PER RIVETTI Ø 2,4 ÷ Ø 6 ( Ø 6 SOLO ALLUMINIO ) ISTRUZIONI D’USO - PARTI DI RICAMBIO - TRANSLATION OF ORIGINAL INSTRUCTIONS HYDROPNEUMATIC RIVETING TOOL FOR RIVETS Ø 2,4 ÷ Ø 6 ( Ø...
- Página 2 “Osoba upoważniona do utworzenia dokumentacji technicznej to Massimo via Giovanni XXIII n. 2. Generali z fi rmy Far S.r.l. mającej siedzibę w Quarto Inferiore (BO), via Giovanni XXIII nr 2”. La société Far S.r.l. soussignée avec siège à Quarto Inferiore (BO), Via Giovanni XXIII n°...
- Página 3 RAC 181 PARTI DI RICAMBIO ..........64 NOTE GENERALI E CAMPO DI APPLICAZIONE ..4 SPARE PARTS ............65 GENERAL NOTES AND USE ........4 PIÈCES DÉTACHÉES ..........66 NOTES GÉNÉRALES ET CHAMP D'APPLICATION ...4 ERSATZTEILEN .............67 ALLGEMEINES UND ANWENDUNGSBEREICH ..4 PIEZAS DE REPUESTO..........68 NOTAS GENERALES Y AMBITO DE APLICACIÓN ..4 CZĘŚCI ZAMIENNE ............69...
-
Página 4: General Notes And Use
Diam 6 mm only in aluminium. The RAC 181 oil pneumatic system assures more power than the pneumatic system used for other models. That means a reduction in the problems due to the wear and tear of the components, therefore, there will be an increase in reliability. The technical solutions adopted reduce the dimensions and the weight of the tool which, for these reasons, make it very handy. -
Página 5: Uwagi Ogólne Oraz Zakres Zastosowania
Narzędzie przeznaczone jest wyłącznie do obsługi nitów zrywalnych o średnicy zawierającej się pomiędzy ø 2,4 a 6 mm. Średnicę ø 6 mm można stosować wyłącznie w przypadku nitów aluminiowych. Zastosowany w nitownicy RAC 181 układ hydrauliczno-pneumatyczny zapewnia większą moc, w porównaniu do tradycyjnego układu pneumatycznego, stosowanego w innych modelach nitownic. - Página 6 Ø C = 1,43 717006 B = 13 Ø A = 8,3 71345507 710859 Ø C = 1,7 ÷ 2,1 717001 B = 13 Ø A = 8,3 71345507 710859 Ø C = 2,15 ÷ 2,4 717002 B = 13 Ø...
- Página 7 RAC 181 TAMP Acc. Ø 4,8 717004 B = 13 Ø A = 8,3 12,5 Ø C = 2,9 71345507 710859 MULTIFAR Inox. Ø 3,2 717002 B = 13 Ø A = 8,3 Ø C = 2,15 71345507 710859 MULTIFAR Inox. Ø 4...
-
Página 8: Tabla De Contenido
• Per le operazioni di manutenzione e/o riparazione affidarsi IDENTIFICAZIONE DELLA RIVETTATRICE a centri di assistenza autorizzati dalla FAR s.r.l. e fare uso La rivettatrice RAC 181 è identificata da una marcatura indicante esclusivo di pezzi di ricambio originali. La FAR s.r.l. -
Página 9: Dati Tecnici
RAC 181 DATI TECNICI PARTI PRINCIPALI • Pressione di esercizio ..........6,5 BAR A) ............Tappo serbatoio olio • Diametro interno minimo tubo alimentazione B) .............Attacco bilanciatore aria compressa ..........ø min. = 8 mm C) ...............Contenitore chiodi • Consumo aria per ciclo ..........5,1 Nl D) ........... -
Página 10: Uso Della Rivettatrice
RAC 181 USO DELLA RIVETTATRICE L’aspirazione si avvia alla pressione della leva (G) come in figura (fig. f2). ATTENZIONE! Prima di utilizzare l’utensile è assolutamente Aspirazione chiusa (fig. f3-f4-f5) necessario montare il contenitore chiodi (C) o Dalla posizione "OFF", con l'ausilio della spina in dotazione (N), il deflettore chiodi (T). - Página 11 RAC 181 Aspirazione sempre attiva (fig. f6-f7-f8-f9-f10) Dalla posizione "ON", con l'ausilio della spina in dotazione (N), spingere il selettore (D) verso l'interno della rivettatrice, come in figura (fig. f6).Tenere premuta la leva (G), e contemporaneamente spingere verso l'interno della rivettatrice il dispositivo di bloccaggio (M) (fig.
- Página 12 RAC 181 Per l'assemblaggio del deflettore (T) procedere come segue: rimosso il contenitore chiodi (C) (fig. f10), rimuovere il coperchio (R), montare la riduzione (S) sul raccordo e con una leggera pressione inserire il deflettore (T). Date 04-2017 Revisione - 01...
- Página 13 RAC 181 Nel caso si desideri convogliare gli spezzoni dei chiodi tranciati all’interno di un contenitore, estrarre dalla rivettatrice il deviatore chiodo (T) e la relativa riduzione (S). Connettere la rivettatrice con un tubo ø 10 x 8 inserendolo sul raccordo.
-
Página 14: Manutenzione E Cambio Di Formato
RAC 181 MANUTENZIONE E CAMBIO DI FORMATO (fig. f15-f16-f17-f18) L’utilizzo prolungato della rivettatrice può dar luogo allo slittamento dei morsettl sul chiodo a causa del deposito di impurità. Si dovrà quindi procedere alla pulizia dei suddetti morsetti ed alla successiva lubrificazione oppure, in caso di usura che ne comprometta il corretto funzionamento, alla loro sostituzione. -
Página 15: Rabbocco Olio Circuito Oleodinamico
RAC 181 RABBOCCO OLIO CIRCUITO OLEODINAMICO (fig. f19) Il rabbocco dell’olio del circuito oleodinamico si rende necessario dopo un lungo periodo di lavoro, quando si avverte un calo min. 5 Nm di corsa della rivettatrice. Procedere quindi come segue: con... -
Página 16: Safety Measures And Requirements
CAUTION!!! TOOL IDENTIFICATION All the operations must be done in conformity The riveting tool RAC 181 is identified from a marking that with the safety requirements, in order to avoid shows company name and address of manufacturer, designation any consequence for your and other people’s of the tool, CE. -
Página 17: Technical Data
RAC 181 TECHNICAL DATA MAIN COMPONENTS • Working pressure ..........6,5 BAR A) ................Oil tank plug • Min. int. Dia. of the compressed B) ............Balancer connection air feeding hose ........min. dia. = 8 mm C) ..............Nails container • Air consumption per cycle .........5,1 Nl D) ............. -
Página 18: How To Use Your Riveting Tool
RAC 181 The suction starts pressing the lever (G) as shown in the HOW TO USE YOUR RIVETING TOOL picture (pic. f2). WARNING! Suction OFF (pic. f3-f4-f5) Before using the tool it is absolutely necessary to fit the nails container (C), or the nails baffle (T). - Página 19 RAC 181 Suction always ON (pic. f6-f7-f8-f9-f10) From the "ON" position, with the supplied pin (N), push the selector (D) towards the inside of the riveting tool, as in the picture (pic. f6). Press and hold the lever (G) and, at the same time , push in the locking device (M) (pic. f7-f8). To return to the controlled suction press the locking device (M) on the opposite side (pic.
- Página 20 RAC 181 To assemble the baffle (T) proceed as follows: remove the nails tank (C) (pic. F10) as well as the cover (R), assemble the reduction (S) on the connector and insert the baffle (T) with a slight pressure. Date 04-2017...
- Página 21 RAC 181 In case you want to convey the pieces of sheared nails inside a container, pull out the baffle (T) and the relative reduction (S) from the tool. Connect the riveter with a pipe ø 10 x 8 (C) by inserting it on the fitting.
- Página 22 RAC 181 MAINTENANCE AND CHANGE OF SIZE (pic. f15-f16-f17-f18)) The prolonged use of the riveting tool can cause the slipping of the clamps on the nail because of the impurities. For this reason, it is necessary to lubricate the clamps after cleaning. However, if clamps are worn out and their proper functioning compromised, they must be replaced.
-
Página 23: Disposal Of The Riveting Tool
RAC 181 TOPPING UP OIL IN THE HYDRAULIC CIRCUIT (pic. f19) Topping up the oil in the hydraulic circuit is necessary after a long period of work, when there is a reduction of the riveter stroke. min. 5 Nm Then proceed as follows: riveting tool on standby but fed and in... -
Página 24: Instructions Et Mesures De Securite
ATTENTION!!! IDENTIFICATION DE L'OUTIL À RIVETER Le non respect des instructions suivantes peut L’outil de pose RAC 181 est identifié par un marquage indiquant avoir des conséquences désagréables pour raison sociale et adresse du fabricant, désignation de l’outil de vous-mêmes et pour l’intégrité d’autrui. -
Página 25: Donnes Techniques
RAC 181 DONNES TECHNIQUES PARTIES PRINCIPALES • Pression d’utilization ..........6,5 BAR A) ........... Bouchon réservoir d’huile • Diamètre int. min. tuyau alimentation B) ..............Etrier de support air comprimé ........min. diam = 8 mm C) ..............Conteneur clous • Consommation d’air par cycle ........5,1 Nl D) .......... - Página 26 RAC 181 L’aspiration démarre à la pression du levier (G) comme indiqué MODE D’EMPLOI sur l’image (f2) Aspiration commandée (Réglage d’usine) (f1-f2) ATTENTION! Avant l'utilisation de l'outil, il est Aspiration fermée (f3-f4-f5) impératif de monter le récupérateur de clous De la position “OFF”, avec l’aide de la goupille en dotation (N), (C) ou le déflecteur de clous (T).
- Página 27 RAC 181 Aspiration toujours active (f6-f7-f8-f9-f10) Da la position “ON” avec l’aide de la goupille en dotation (N), pressez le sélecteur (D) vers l’intérieur de l’outil à riveter, comme indiqué sur l’image (f6). Pressez sur le levier (G) et en même temps, poussez vers l’intérieur de l’outil à riveter le dispositif de blocage (M) (f7-f8).
- Página 28 RAC 181 Pour l'assemblage du déflecteur (T) vous devez: enlever le conteneur de clous (C) (fig. f10), enlever le couvercle (R), mettre la réduction (S) sur le raccord et, avec une légère pression, insérer le déflecteur (T). Date 03-2017 Revisione - 01...
- Página 29 RAC 181 Si vous souhaitez transférer les morceaux de clous coupés à l'intérieur d'un conteneur, il faut enlever le déviateur de clous (T) et la réduction (S) de l'outil à riveter. Brancher un tube de Ø 10x8 (C) sur le raccord de l’outil à riveter .
- Página 30 RAC 181 ENTRETIEN ET CHANGEMENT DE FORMAT (f15-f16-f17-f18) L’utilisation prolongée du l'outil à riveter peut provoquer le glissement des étaux sur le clou, à cause de dépôt d’impurité. Il faudra donc nettoyer les étaux et, ensuite, les lubrifier. En cas d’usure, si elle comporte une altération de leur correct fonctionnement, il faudra au contraire remplacer les étaux mêmes.
-
Página 31: Remplissage De L'huile Du Circuit Hydraulique
RAC 181 REMPLISSAGE DE L’HUILE DU CIRCUIT HYDRAULIQUE (f19) Le remplissage d'huile du circuit hydraulique est nécessaire après min. 5 Nm une longue période de travail, lorsque vous notez une réduction MAX 8 Nm de la course de l’outil à riveter. Procéder comme suit : avec l'outil à... -
Página 32: Sicherheitsmassnahmen Und Bestimmungen
• Werkzeuge dürfen durch Unbefugte nicht betrieben werden. GARANTIE • Versichern Sie sich, daß der Druckluftschlauch in der Auf die Nietwerkzeuge von FAR wird eine Garantie von 12 richtigen Dimension ist. Monaten gewährt. Der Garantiezeitraum beginnt in dem • Nehmen Sie das angeschlossene Werkzeug nie am Moment, in dem der Käufer das Gerät nachweislich in Empfang... -
Página 33: Technische Daten
RAC 181 TECHNISCHE DATEN HAUPTSÄCHLICHE TEILE • Betriebsdruck ............6,5 BAR A) ...............Stopsel Olbehälter • Der Mindestinnendurchmesser des B) ............... Balancerhalterung Druckluftschlauches beträgt ........8 mm C) ............... Behälter für Nägel • Luftverbrauch pro Arbeitszyklus ........5,1 Nl D) ........Wahlschalter ON / OFF Absaugung ..........6 BAR - 10500 N... -
Página 34: Gebrauck Des Nietwerkzeugs
RAC 181 Die Absaugung wird bei dem Druck der Taste (G) aktiviert, wie GEBRAUCH DES NIETWERKZEUGS in der Abbildung (f2) gezeigt ist. ACHTUNG! Vor Gebrauch des Geräts ist es unbedingt Geschlossene Absaugung (Abb. f3-f4-f5) notwendig den Behälter für Nägel (C) oder den In der Position "OFF"... - Página 35 RAC 181 Absaugung immer aktiv (Abb. f3-f4-f5-f4-f5) In der Position "ON" drücken Sie den Wahlschalter (D) in der Richtung der Innenseite des Nietwerkzeuges mit Hilfe des mitgelieferten Stecker (N), wie in der Abbildung (f6). Halten Sie die Taste (G), und zur gleichen Zeit schieben Sie in der Richtung der Innenseite des Nietwerkzeuges die Verriegelungsvorrichtung (M) (Abb.
- Página 36 RAC 181 Um den Ablenker (T) zu montieren, wie folgt vorgehen: entfernen Sie erst den Behälter für Nägel (C) (Abb. f10), und dann den Deckel (R), montieren Sie die Reduktion (S) auf dem Verbindungsstück und mit einem leichten Druck den Ablenker (T) einfügen.
- Página 37 RAC 181 Wollte man die abgetrennten Nietdorne in einem Container transportieren, entfernen Sie von dem Nietwerkzeug den Ablenker für Nägel (T) und die relative Reduktion (S). Verbinden Sie das Nietwerkzeug mit einem Schlauch ø 10 x 8 (C), das auf dem Verbindungsstück eingeführt werden muss.
- Página 38 RAC 181 WARTUNG UND AUSWECHSLUNG DES FORMATS (Abb. f15-f16-f17-f18 ) Die lang andauernde Benutzung des Nietwerkzeuges kann zum Rutschen der Spannbacken auf dem Nagel führen, wegen des Sichablagerns von Unreinheiten. Die oben genannten Spannbacken müssen daher gereinigt und danach geschmiert werden. Beim Verschleiß, falls der einwandfreie Betrieb dadurch beeinträchtigt wird müssen die Spannbacken ersetzwerden.
-
Página 39: Auffüllen Des Öls Des Öldynamischen Kreislaufs
RAC 181 AUFFÜLLEN DES ÖLS DES ÖLDYNAMISCHEN KREISLAUFS (Abb. f19) Das Auffüllen des Öls des öldynamischen Kreislaufs wird nötig min. 5 Nm jedesmal nach einer langen Arbeitsperiode, wenn man eine MAX 8 Nm Abnahme des Hubs bemerkt. Bei stillgelegtem luftzugeführten vertikalen Nietwerkzeug, den Stöpsel (A) durch den 4mm... -
Página 40: Garantía
IDENTIFICACION DE LA REMACHADORA • Para las operaciones de mantenimiento y/o reparación, dirigirse La remachadora RAC 181 es identificada por una marca con a centros de postventa autorizados por FAR s.r.l. y utilizar razón sociale y dirección del productor, designación de la exclusivamente piezas de repuesto originales. -
Página 41: Datos Tècnicos
RAC 181 DATOS TÈCNICOS PARTES PRINCIPALES • Presion de ejercicio ..........6,5 BAR A) ............Tapón deposito aceite • Diámetro interior mínimo del tubo de B) ...............Toma balanceador alimentación aire comprimido .....ø min. = 8 mm C) .............. Contenedor clavos •... -
Página 42: Uso De La Remachadora
RAC 181 La aspiración se pone en marcha por la presión de la palanca USO DE LA REMACHADORA (G) como en la figura (fig. f2). ¡CUIDADO! Antes de utilizar la herramienta es absolutamente Aspiración cerrada (fig. f3-f4-f5) necesario montar el recolector de vástagos (C), Desde la posición "OFF", con la ayuda de la chaveta suministrada... - Página 43 RAC 181 Aspiración siempre activa (fig. f6-f7-f8-f9-f10) Desde la posición "ON", con la ayuda de la chaveta suministrada (N), empuje el selector (D) hacia el interior de la remachadora, como en la figura (fig. f6). Sigue presionando la palanca (G) y, al mismo tiempo, empuje hacia el interior de la remachadora el dispositivo de bloqueo (M) (fig.
- Página 44 RAC 181 Para el montaje del deflector (T) proceder como sigue: eliminar el colector de vástagos (C) (Fig. f10) y el tapon (R), montar la reducción (S) sobre el conector y insertar el deflector (T) con una ligera presión. Date 04-2017...
- Página 45 RAC 181 Si quieren convoyar los vástagos cortados en un contenedor, sacar el desviador vástago (T) de la herramienta y la reducción relacionada (S). Conectar la remachadora con un tubo ø 10 x 8 (C) con su inserción en el empalme. PRECAUCIÓN: el radio de curvatura del tubo no debe ser inferior a 300 mm, como se encuentra en la (fig.
- Página 46 RAC 181 MANTENIMIENTO Y VARIACION DE TAMAÑO (fig. f15-f16-f17-f18) El uso prolongado de la remachadora puede dar lugar al deslizamiento de los bornes sobre el clavo, causado por depósitos de impurezas. Se deberá por lo tanto proceder a la limpieza de dichos bornes y a la sucesiva lubricación. Sin embargo, si los bornes están desgastados y su funcionamiento está...
-
Página 47: Llenado De Aceite Del Circuito Oleodinamico
RAC 181 LLENADO DE ACEITE DEL CIRCUITO OLEODINAMICO (fig. f19) Es necesario llenar el circuito oleodinámico de aceite luego min. 5 Nm de un prolongado periodo de trabajo, cuando se advierte una MAX 8 Nm disminución de potencia de la remachadora. Proceder como sigue: con la remachadora parada y alimentada en posición vertical,... -
Página 48: Identyfikacja Narzędzia
W powietrzem powinien być oddalony od źródeł ciepła. przypadku wad lub usterek, fi rma FAR S.r.l. zobowiązuje się wyłącznie • Po skończonej naprawie, upewnić się iż wewnątrz narzędzia nie zostały do naprawy i/lub wymiany, według własnego uznania, komponentów klucze serwisowe. -
Página 49: Dane Techniczne
RAC 181 DANE TECHNICZNE CZĘŚCI SKŁADOWE • Ciśnienie robocze ............ A) .............Korek zbiornika oleju • Minimalna średnica wewn. przewodu zasilania B) ............Zaczep do balansera powietrzem ..........ø min. = 8 mm C) ............Pojemnik na gwoździe • Średnie zużycie powietrza w cyklu pracy ...... -
Página 50: Eksploatacja Nitownicy
RAC 181 Zasysanie uruchamiane jest po naciśnięciu dźwigni (G), zgodnie ze EKSPLOATACJA NITOWNICY wskazaniami na rysunku (rys. f2). UWAGA! Przed użyciem narzędzia należy obowiązkowo zamontować pojemnik na gwoździe (C) lub osłonę Zasysanie wyłączone (rys f3-f4-f5) zatrzymującą gwóźdź (T). Z położenia „OFF”, posługując się przeciągaczem pozostającym na Zasysanie nadzorowane (ustawienie fabryczne) wyposażeniu (N), przestawić... - Página 51 RAC 181 Zasysanie zawsze aktywne (rys f6-f7-f8-f9-f10) Z położenia „ON”, posługując się przeciągaczem pozostającym na wyposażeniu (N), przestawić przełącznik (D) w kierunku wewnętrznej strony nitownicy, zgodnie ze wskazaniami na rysunku (rys. f6). Trzymając naciśniętą dźwignię (G), przestawić urządzenie blokujące (M) w kierunku wewnętrznej strony nitownicy (rys.
- Página 52 RAC 181 Aby zamontować osłonę zatrzymującą gwóźdź (T), stosować się do następującej procedury: po zdemontowaniu pojemnika na gwoździe (C) (rys. f10), zdemontować pokrywę (R) i zamontować redukcję (S) na złączce; wsunąć osłonę zatrzymującą gwóźdź (T), wywierając lekki nacisk. Date 04-2017...
- Página 53 RAC 181 W przypadku konieczności odprowadzenia uciętych gwoździ do pojemnika, zdemontować z nitownicy osłonę zatrzymującą gwóźdź (T) oraz redukcję (S). Podłączyć do nitownicy przewód rurowy ø 10 x 8 (C), nasuwając go na złączkę. UWAGA: promień krzywizny przewodu rurowego nie może być mniejszy, niż 300 mm, jak pokazano to na (rys. f14).
-
Página 54: Konserwacja I Zmiana Średnicy Dyszy Nitującej
RAC 181 KONSERWACJA I ZMIANA ŚREDNICY DYSZY NITUJĄCEJ (rys f15-f16-f17-f18 Po długim i intensywnym użytkowaniu, może pojawić się efekt “ślizgania” szczęk, spowodowane to jest osadzeniem się na nich metalowych zanieczyszczeń. W takim przypadku należy wyjąć i oczyścić szczęki, a w razie ich mocnego zużycia, należy wymienić je na nowe. -
Página 55: Wymiana Oleju
RAC 181 WYMIANA OLEJU (rys f19) Poziom oleju w obwodzie hydraulicznym należy uzupełniać po długim min. 5 NM. okresie pracy, po stwierdzeniu zmniejszenia skoku nitownicy. Maks. 8 NM. Stosować się do następującej procedury: ustawić nitownicę w trybie spoczynkowym, z doprowadzonym zasilaniem, w położeniu pionowym;... -
Página 56: Гарантийные Обязательства
• Не тяните за трубу подключенный к питанию инструмент, храните в руководстве по эксплуатации и техническому обслуживанию. При наличии брака или повреждений Компания Far S.r.l. берет на себя его подальше от режущих и излучающих тепло объектов. только обязательство починить и/или заменить те детали, которые, по... -
Página 57: Технические Данные
RAC 181 ТЕХНИЧЕСКИЕ ДАННЫЕ ГЛАВНЫЕ ЧАСТИ • Рабочее давление ............6,5 ap A) ............Пробка масляного бака • Минимальный внутренний диаметр трубы B) ............Крепление балансира сжатого воздуха ..........ø min. = 8 mm C) ..........Приёмник хвостов заклёпок • Расход воздуха на цикл ............5,1 нл... -
Página 58: Использование Установочного Инструмента
RAC 181 Отсос запускается при нажатии рычажка (G), как показано на рисунке ИСПОЛЬЗОВАНИЕ УСТАНОВОЧНОГО ИНСТРУМЕНТА (рис. f2). ВНИМАНИЕ!!! Перед началом использования инструмента Отсос закрыт ( f3-f4-f5) рисунке необходимо обязательно установить приёмник В положении «OFF» входящим в комплект поставки стержнем (N) хвостовиков... - Página 59 RAC 181 Отсос работает непрерывно ( f6-f7-f8-f9-f10) рисунке В положении «ON» входящим в комплект поставки стержнем (N) втолкните переключатель (D) внутрь заклепочника, как показано на рисунке (рис. f6). Удерживая нажатым рычажок (G) одновременно протолкните внутрь заклепочника блокирующее устройство (M) (рис. f7–f8).
- Página 60 RAC 181 Порядок установки отбойника (Т) следующий: после снятия приёмника хвостовиков (C) (рис. f10) снимите крышку (R), установите переходник (S) на штуцер лёгким нажимом и затем подсоедините отбойник (T). Date 04-2017 Revisione - 01...
- Página 61 RAC 181 Если потребуется снова установить приёмник для хвостовиков, необходимо снять отбойник (Т) и соответствующий переходник (S). Подсоедините к штуцеру заклёпочника трубку ø 10 x 8 (C). ВНИМАНИЕ: радиус изгиба трубки должен быть не менее 300 мм, как показано на (рис. f14).
-
Página 62: Уход И Смена Формата
RAC 181 УХОД И СМЕНА ФОРМАТА (рисунке f15-f16-f17-f18 Длительное использование инструмента может привести к соскальзыванию зажимов для гвоздей из-за накопления засоряющих частиц. В таком случае будет необходимым прочистить и смазать зажимы, или в случае их износа сменить. Демонтируйте втулку для насадок (I) пользуясь обычным ключом на 27мм. Затем используя два ключа 11мм и 16мм демонтируйте так же конус... -
Página 63: Доливка Масла В Гидродинамический Контур С Масляной
RAC 181 ДОЛИВКА МАСЛА В ГИДРОДИНАМИЧЕСКИЙ КОНТУР С МАСЛЯНОЙ (рисунке f19) мин. 5 Нм Долив масла в гидравлический контур требуется после макс. 8 Нм. продолжительной работы при уменьшении рабочего хода заклепочника. Действуйте, как описано далее: на неработающем, но запитанном заклепочнике, установленном вертикально, удалите... - Página 64 RAC 181 N° COD. DESCRIZIONE 72000146 1 Impugnatura N° COD. DESCRIZIONE 71346099 1 Spoletta KIT A 740821 Kit Anello anti estrusione 71346285 1 Tappo Valvola 710376 2 Guarnizione OR 2-009 KIT B 74000030 Kit Pistone pneumatico 72000144 2 Gruppo pulsante...
-
Página 65: Spare Parts
RAC 181 SPARE PARTS CODE Q.ty DESCRIPTION 01 72000146 1 Handgrip CODE Q.ty DESCRIPTION 02 71346099 1 Coil KIT A 740821 Anti-extrusion ring kit 03 71346285 1 Valve cap 710376 2 Gasket OR 2-009 KIT B 74000030 Pneumatic piston kit... -
Página 66: Pieces Detachees
RAC 181 PIECES DETACHEES N° CODE Q.té DESCRIPTION 01 72000146 1 Poignée N° CODE Q.té DESCRIPTION 02 71346099 1 Bobine KIT A 740821 Kit bague anti-extrusion 03 71346285 1 Bouchon soupape 710376 2 Garniture OR 2-009 KIT B 74000030 Kit piston pneumatique... - Página 67 RAC 181 ERSATZTEILE KODE BESCHREIBUNG Merge 01 72000146 1 Handgriff KODE BESCHREIBUNG Merge 02 71346099 1 Zünder KIT A 740821 Kit Ring Antiextrusion 03 71346285 1 Ventilverschluss 710376 2 Dichtung OR 2-009 KIT B 74000030 Kit pneumatischer Kolben 05 72000144 2...
-
Página 68: Piezas De Repuesto
RAC 181 PIEZAS DE REPUESTO N° CODIGO DESCRIPCIÓN C.dad 01 72000146 1 N° CODIGO DESCRIPCIÓN C.dad 02 71346099 1 Bobina KIT A 740821 Kit anillo anti extrusion 03 71346285 1 Tapón valvula 710376 2 Junto OR 2-009 KIT B 74000030... -
Página 69: Części Zamienne
RAC 181 CZĘŚCI ZAMIENNE Kod. Numer Ilości OPIS 01 72000146 1 Rekojesci Kod. Numer Ilości OPIS 02 71346099 1 Cewka KIT A 740821 03 71346285 1 Zestaw pierścień uszczelniający Tulejka zwężąna 710376 2 Uszczelka OR 2-009 KIT B 74000030 Zestaw tlok pneumatyczny 05 72000144 2 Zespół... -
Página 70: Запасных Частей
RAC 181 ЗАПАСНЫХ ЧАСТЕЙ количе- номер код ОПИСАНИЕ ство 01 72000146 1 Рукоятка количе- номер код ОПИСАНИЕ 02 71346099 1 ство Челнок KIT A 740821 03 71346285 1 Комплект Кольцо Крышка клапана 710376 2 Уплотнительное кольцо OR 2-009 KIT B 74000030 05 72000144 2 Комплект... - Página 71 RAC 181 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • • CZĘŚCI ZAMIENNE • ЗАПАСНЫХ ЧАСТЕЙ KIT A 28 27 21 KIT A KIT D KIT M KIT M 30 M 24 47...
- Página 72 RAC 181 PARTI DI RICAMBIO • SPARE PARTS • PIECES DETACHEES • ERSATZTEILE • PIEZAS DE REPUESTO • • CZĘŚCI ZAMIENNE • ЗАПАСНЫХ ЧАСТЕЙ KIT A KIT B KIT C KIT D KIT F KIT L KIT G KIT H...
- Página 73 RAC 181 ACCESSORI - ACCESSORIES - ACCESSOIRES - ZUBEHÖR - ACCESORIOS - AKCESORIA - ПРИНАДЛЕЖНОСТИ TESTE PROLUNGATE - EXTENDED HEADS - TÊTES ALLONGÉES - VERLÄNGERTE KÖPFE - CABEZAS ALARGADAS - PRZED Ł U Ż ANE G Ł OWICE - УДЛИНЕННЫЕ ГОЛОВКИ...
- Página 74 RAC 181 ACCESSORI - ACCESSORIES - ACCESSOIRES - ZUBEHÖR - ACCESORIOS - AKCESORIA - ПРИНАДЛЕЖНОСТИ TESTA ANGOLARE - ANGLE HEAD - TÊTE ANGULAIRE - WINKELKOPF - CABEZA ANGULAR - GŁOWICA KĄTOWA - УГЛОВАЯ ГОЛОВКА PER L'UTILIZZO DI RIVETTI S-TRIFAR / X TRIFAR - TO USE S-TRIFAR / X TRIFAR RIVETS - - POUR L'UTILISATION DE RIVETS S-TRIFAR / X TRIFAR - FÜR DIE VERWENDUNG VON BLINDNIETEN S-TRIFAR / X-TRIFAR -...
- Página 75 RAC 181 ACCESSORI - ACCESSORIES - ACCESSOIRES - ZUBEHÖR - ACCESORIOS - AKCESORIA - ПРИНАДЛЕЖНОСТИ MONITORING SYSTEM Revisione - 01 Date 04-2017...
- Página 76 The list of the service centres is available on our website http://www.far.bo.it ( Organization ) La liste des centres d’assistance est disponible sur notre site internet http://www.far.bo.it ( Organisation ) Die Liste der Reparaturservices ist verfügbar unter unserer Webseite http://www.far.bo.it ( Organisation ) La lista de los servicios postventa es disponible en nuestro sitio web http://www.far.bo.it ( Organización )
